Λεπτομέρειες προιόντος
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: Rion
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: TL740
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: $235/Pieces
Συσκευασία λεπτομέρειες: 1pcs/box με το σφουγγάρι μέσα, 100pcs/ctn
Χρόνος παράδοσης: 7 ημέρες για τα δείγματα
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 3000 κομμάτι/κομμάτια ανά Μήνας
Πρόσθετη τάση: |
9-36V |
Τύπος εξόδου: |
Ψηφιακό |
Θερμοκρασία λειτουργίας: |
-40~+85 |
Εύρος μέτρησης: |
0-360 |
Διασύνδεση: |
RS-232/485 |
Άρθρο: |
Αισθητήρας τίτλων γυροσκοπίων |
Βάρος: |
160g |
Συνδετήρας: |
RS232/RS485 |
Ηλεκτρική τροφοδοσία: |
9~36v |
ΜΤΠΔ: |
>50000 ώρες/φορές |
Ακρίβεια αζιμουθίου: |
0.1deg |
Απόφαση: |
0.01deg |
Πρόσθετη τάση: |
9-36V |
Τύπος εξόδου: |
Ψηφιακό |
Θερμοκρασία λειτουργίας: |
-40~+85 |
Εύρος μέτρησης: |
0-360 |
Διασύνδεση: |
RS-232/485 |
Άρθρο: |
Αισθητήρας τίτλων γυροσκοπίων |
Βάρος: |
160g |
Συνδετήρας: |
RS232/RS485 |
Ηλεκτρική τροφοδοσία: |
9~36v |
ΜΤΠΔ: |
>50000 ώρες/φορές |
Ακρίβεια αζιμουθίου: |
0.1deg |
Απόφαση: |
0.01deg |

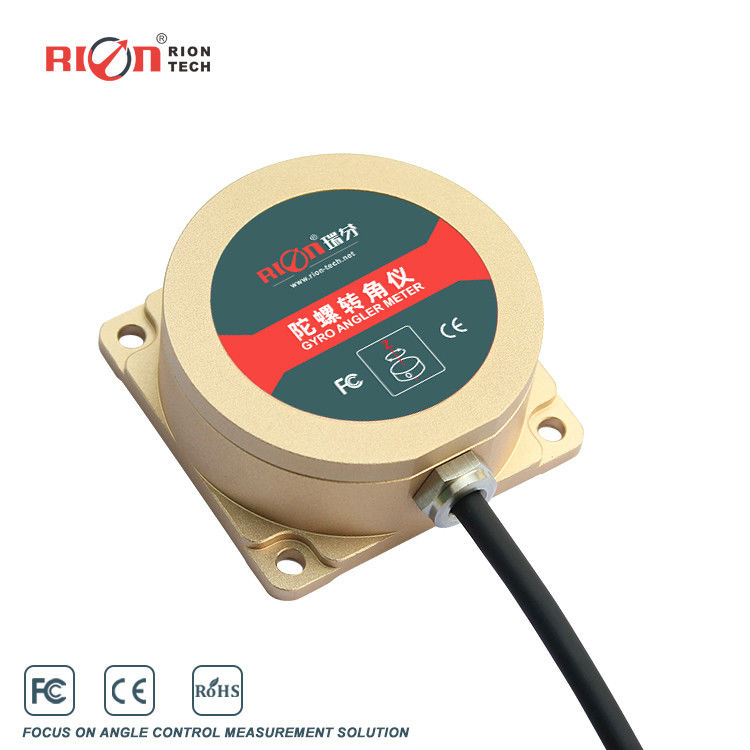

TL740D 9 Άξονας MEMS Γυροσκόπιος αισθητήρας IP67 Αντίσταση σε δονήσεις Αυτοματοποιημένη παρακολούθηση
Βασικά χαρακτηριστικά
Το TL740D είναι η εταιρεία RION-TECH που αναπτύσσει το οριζόντιο αζιμούθ. γωνιακός αισθητήρας γυροσκόπησης βασισμένος στην τελευταία πλατφόρμα μέτρησης αδρανείας MEMS, με τη βοήθεια του δυναμικού αλγόριθμου στάσης για τη γωνιακή ταχύτητα του γυροσκόπου,Μπορεί ταυτόχρονα να εκπέμπει τη γωνία αζιμούθ του φορέα.Το προϊόν ενσωματώθηκε RION-TECH Patent αδράνεια αλγόριθμο πλοήγησης, μέσω του μοντέλου της σύντηξης δεδομένων γωνία στάση, μπορεί να λύσει το ζυροσκοπικό πρόβλημα σύντομο χρόνο drift όσο το δυνατόν περισσότερο.
Το προϊόν αυτό χρησιμοποιείται ειδικά για ρομποτικά αυτοκίνητα, οχήματα AGV με προσανατολισμό αζιμούθου, έλεγχο στάσης και άλλες σχετικές εφαρμογές.Αντί για τα παραδοσιακά ρομποτικά οχήματα οι ελλείψεις του οδηγού με μαγνητική μπάρα, δεν χρειάζεται στην τοποθεσία διάταξη της μαγνητικής λωρίδας, είναι τα απαραίτητα στοιχεία πλοήγησης για την επόμενη γενιά του ρομπότ αυτοματοποιημένο οχήματα εντοπισμού και οδήγησης.
| TL740D | Παράμετροι |
| Πεδίο μέτρησης | Γωνία αζιμούθ (± 180°) |
| Διάμετρο ζώνης απόκτησης | > 100 Hz |
| Απόφαση | 00,01° |
| Ακριβότητα αζιμούθ | < 0,1°/min |
| ακρίβεια θέσης | < 2 mm/m (μετατρέπεται από ακρίβεια γωνίας) |
| Μη γραμμική | 00,1% του FS |
| Μέγιστη συχνότητα γωνίας | 150°/s |
| Περιοχή επιταχυνόμετρου | ±4g |
| Επιταχυνόμενα αποτελέσματα | 0.001g |
| Ακριβότητα επιταχυντή | 5mg |
| Ώρα έναρξης | 5s ((στατική) |
| Τεχνολογία | +9V~36V |
| Τρέχων | 60mA ((12V) |
| Εργαζόμενος προσωρινός. | -40 ~ +85°C |
| Θερμοκρασία αποθήκευσης. | -40 ~ +85°C |
| Δονήσεις | 5g~10g |
| Επιπτώσεις | 200g pk, 2ms, 1⁄2 σιν |
| Εργασιακή ζωή | 10 έτη |
| Ποσοστό παραγωγής | 5Hz / 15Hz / 25Hz / 50Hz / 100Hz Μπορεί να οριστεί |
| Σημείο εξόδου | RS232 / RS485 / TTL (προαιρετικό) |
| ΜΤΠΔ | ≥50000 ώρες / φορές |
| Αντίσταση μόνωσης | ≥ 100 Megohm |
| Αντοχή σε κρούση | 100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) |
| Αντι-δονήσεις | 10gms, 10 ‰ 1000Hz |
| Προστασία | Διάκριση IP67 |
| Βάρος | 130g ((χωρίς καλώδιο) |
Σύγκριση της αδρανειακής πλοήγησης με οπτική ίνα και της TL740D:
Σύγκριση ---- - 5 λεπτά δεδομένα γωνία πορείας του οχήματος
Δυναμική TL740D Σχετική ακμή/γωνία γωνίας:
TL740D Δυναμική σχετική ακμή/γωνία γωνίας:
Το TL740D είναι στερεωμένο στην ιμάντα μεταφοράς. Η ταχύτητα της ιμάντα μεταφοράς είναι περίπου 0,03m / s. Κατά τη διάρκεια της ιμάντα μεταφοράς υπάρχει ένα μικρό jitter.Η διαδικασία είναι περίπου ευθεία και το μήκος είναι περίπου 10 μέτραΌπως φαίνεται στο σχήμα 2 (α), η γωνία αζιμούθου κορυφής και κορυφής είναι 0,48 ° και η μέγιστη τιμή είναι 0,06 °, η ελάχιστη τιμή είναι -0,42 °, η μέση τιμή σφάλματος είναι -0,26 ° και η δυναμική ακρίβεια είναι 0.146 ° (1σ), όπως φαίνεται στο σχήμα 2 (β), η γωνία αζιμούθου από κορυφή σε κορυφή είναι 0,73 °, η μέγιστη τιμή είναι -0,01 °, η ελάχιστη τιμή είναι -0,74 °, ο μέσος σφάλμα είναι -0,4316 °,και η δυναμική ακρίβεια είναι 00,2082 ° (1σ) ·
Συνοψίζοντας:
TL740D με στατική ακρίβεια: 0,0447 ° (1σ) · δυναμική ακρίβεια: 0,1771 ° (1σ)
