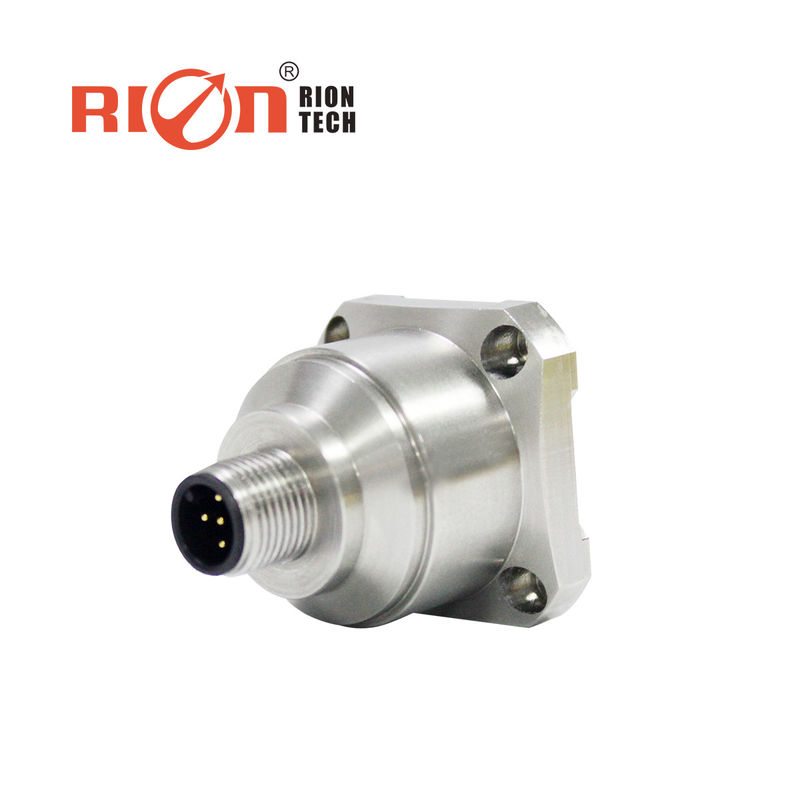

RS485 AKF392 3 επιταχύμετρο 5,5 Mems άξονα βασισμένο στο MEMS επιταχύμετρο απάντησης συχνότητας Khz
●γέφυρα ● οδικός κύλινδρος
Σειρά
|
±2
|
±4
|
±8
|
±10
|
±20
|
±40
|
γ
|
||||||
Βαθμολόγηση απόκλισης
|
<1>
|
<1>
|
<1>
|
<1>
|
<1>
|
<1>
|
mg
|
||||||
Μέτρηση αξονική
|
Χ, Υ, Ζ
|
Χ, Υ, Ζ
|
Χ, Υ, Ζ
|
Χ, Υ, Ζ
|
Χ, Υ, Ζ
|
Χ, Υ, Ζ
|
άξονας
|
||||||
Up/Off επανάληψη δύναμης
|
<2>
|
<2>
|
<2>
|
<2>
|
<2>
|
<2>
|
mg (ανώτατο)
|
||||||
Συντελεστής θερμοκρασίας απόκλισης
|
0,01
|
0,01
|
0,01
|
0,01
|
0,01
|
0,01
|
%/℃
(Χαρακτηριστική αξία)
|
||||||
Ψήφισμα/κατώτατο όριο (@ 1Hz)
|
< 1="">
|
< 1="">
|
< 1="">
|
< 1="">
|
< 1="">
|
< 1="">
|
mg (ανώτατο)
|
||||||
Μη γραμμικότητα
|
<0>
|
<0>
|
<1>
|
<1>
|
<1>
|
<1>
|
% FS (ανώτατα)
|
||||||
Απάντηση συχνότητας
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
kHz
|
||||||
Εύρος ζώνης (3Db))
|
500
|
500
|
500
|
500
|
500
|
500
|
Hz
|
||||||
Ευαισθησία διαγώνιος-άξονα
|
1
|
1
|
1
|
2
|
2
|
2
|
%
|
||||||
Πλευρική αναλογία ευαισθησίας δόνησης
|
1
|
1
|
2
|
5
|
5
|
5
|
%
|
||||||
Συχνότητα αντήχησης
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
kHz
|
||||||
πυκνότητα θορύβου
|
21
|
21
|
21
|
86.6
|
86.6
|
86.6
|
μg/√Hz
|
||||||
0g παραγωγή 2.5V
|
<0>
|
<0>
|
<0>
|
<0>
|
<0>
|
<0>
|
MV
|
||||||
Ποσοστό παραγωγής
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
|
|
|
|
|
|
|
||||||
Διεπαφή παραγωγής
|
RS232/RS485/TTL
|
|
|
|
|
|
|
||||||
Πρωτόκολλο
|
Τυποποιημένο πρωτόκολλο Rion και πρωτόκολλο Modbus Rtu
|
|
|
|
|
|
|
||||||
Αξιοπιστία
|
Mil-hdbk-217, βαθμός 2
|
|
|
|
|
|
|
||||||
Αντίσταση κλονισμού
|
το 100g@11ms, Triaxial και ίδιος (μισό κύμα ημιτόνου)
|
|
|
|
|
|
|
||||||
Χρόνος αποκατάστασης
|
<1ms>
|
|
|
|
|
|
|
||||||
Δονηθείτε
|
20g RMS, 20~2000Hz (τυχαίος θόρυβος, ο, π, ι ανά άξονα για τη δράση 30 λεπτά
|
|
|
|
|
|
|
||||||
Αξιοπιστία
|
Mil-hdbk-217, βαθμός 2
|
|
|
|
|
|
|
||||||
Αντίσταση κλονισμού
|
το 100g@11ms, Triaxial και ίδιος (μισό κύμα ημιτόνου)
|
|
|
|
|
|
|
||||||
Εισαγωγή (Vdd_Vss)
|
9-36 VDC
|
|
|
|
|
|
|
||||||
Χρόνος αποκατάστασης
|
<1ms>
|
|
|
|
|
|
|
||||||
Δονηθείτε
|
20g RMS, 20~2000Hz (τυχαίος θόρυβος, ο, π, ι ανά άξονα για τη δράση 30 λεπτά)
|
|
|
|
|
|
|
||||||
Τρέχουσα κατανάλωση
|
<60ma>
|
|
|
|
|
|
|
||||||
Συνδετήρας
|
Συνδετήρας βιομηχανικών προτύπων M12
|
|
|
|
|
|
|
||||||
Βάρος
|
73.5g
|
|
|
|
|
|
|
||||||
Διάσταση
|
34.3*34.3*38.5mm
|
|
|
|
|
|
|
Το τριαξωνικός επιταχύμετρο AKF392B παράγεται χρησιμοποιώντας την ελβετική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία. Αυτή η σειρά επιτάχυνσης μπορεί να εφαρμοστεί στους διάφορους τομείς όπως η δοκιμή δόνησης και η δοκιμή αντίκτυπου. Το προϊόν υιοθετεί την ψηφιακή παραγωγή διεπαφών, RS232/485/TTL προαιρετικό, οι διαφορετικοί κώδικες διευθύνσεων μπορούν να τεθούν, και οι πολλαπλάσιοι αισθητήρες μπορούν να χρησιμοποιηθούν σωρηδόν για τις μεγάλες αποστάσεις, το οποίο είναι κατάλληλο για την πολυσημειακές μέτρηση και την ανάλυση στοιχείων. Το AKF392B είναι ένας monocrystal χωρητικός αισθητήρας πυριτίου γραμμών, η σύσταση από το α το τσιπ σιλικόνης, ένα χαμηλής ισχύος ASIC για τη βελτίωση σημάτων, ένας μικροεπεξεργαστής για την αποθήκευση των τιμών αποζημιώσεων και ενός αισθητήρα θερμοκρασίας. Αυτό το προϊόν έχει τη χαμηλής ισχύος κατανάλωση, το πλήρες σύστημα βαθμολόγησης, τη στερεά δομή και τη σταθερή παραγωγή. Η νέα ηλεκτρονική διαμόρφωση προβλέπει τη στερεάς κατάστασης εξουσία για την αναστοιχειοθέτηση, και την παροχή της πλήρους προστασίας για over-current. Στη μεγάλη έκταση, οι χαρακτηριστικές τιμές για τη μακροπρόθεσμες σταθερότητα και την προκατάληψη του παράγοντα κλίμακας είναι λιγότερο από 0,1%. Αυτή η σειρά προϊόντων έχει τα χαρακτηριστικά της ισχυρής δομής, της χαμηλής ισχύος κατανάλωσης και της άριστης σταθερότητας απόκλισης, η οποία εγγυάται τη σημαντική αξιοπιστία παραγωγής.
