3 ευαίσθητο βασισμένο στο MEMS επιταχύμετρο αισθητήρων επιταχυμέτρων άξονα ηλεκτρονικό
▶Εφαρμογή
αρχείο συντριβής ★, έλεγχος κούρασης και παραγωγή αιολικής ενέργειας πρόβλεψης ★
★ Χαμηλής συχνότητας δόνηση και αυτόματο αυτοκίνητο ★ ελέγχου
★ Μεγάλα μηχανήματα, οδικός κύλινδρος γεφυρών ★ armamentarium ★ μηχανών ★
▶ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ
★ Τριαξωνικός (Χ, Υ, Ζ) παραγωγή ★: RS232 RS485 TTL
★ τάση ισχύος: αντι-αντίκτυπος 9-36V ★: 2000G
★ Μέγεθος: Βάρος L34.3×W34.3×H38.5mm ★: 73.5g
★ temp εργασίας: - 40°C temp αποθήκευσης ★ +85°C: - 55°C σε +100°C
★ Άριστη άριστη απόδοση σταθερότητας ★ απόκλισης (αντίκτυπος, δόνηση και θερμοκρασία)
▶ΤΟ ΠΡΟΪΟΝ ΕΙΣΑΓΕΙ

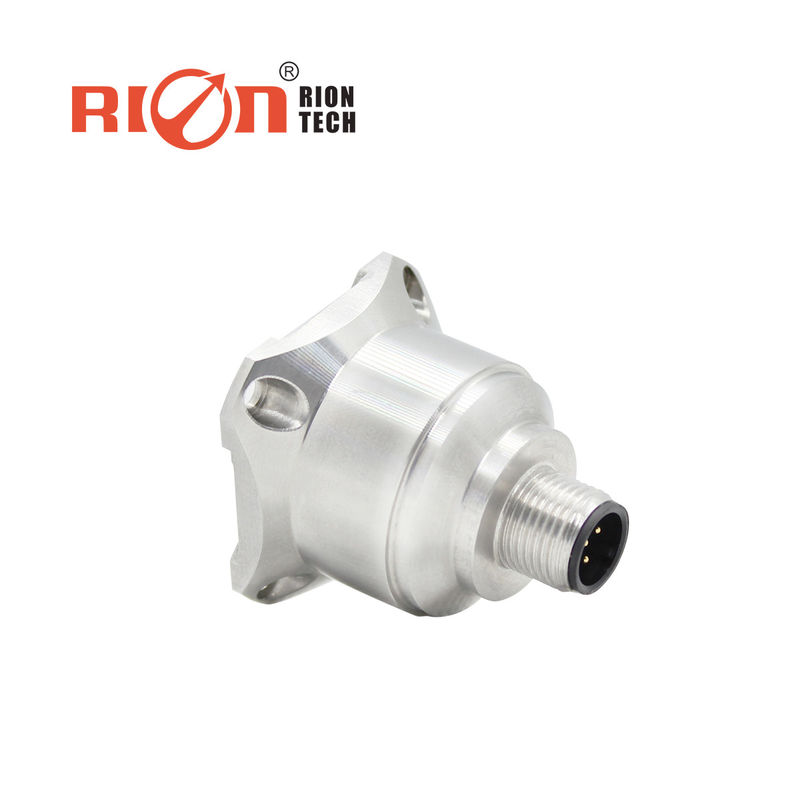

Το τριαξωνικός επιταχύμετρο AKF392B παράγεται χρησιμοποιώντας την ελβετική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία.
Αυτή η σειρά επιτάχυνσης μπορεί να εφαρμοστεί στους διάφορους τομείς όπως η δοκιμή δόνησης και η δοκιμή αντίκτυπου. Το προϊόν υιοθετεί την ψηφιακή παραγωγή διεπαφών, RS232/485/TTL προαιρετικό, οι διαφορετικοί κώδικες διευθύνσεων μπορούν να τεθούν, και οι πολλαπλάσιοι αισθητήρες μπορούν να χρησιμοποιηθούν σωρηδόν για τις μεγάλες αποστάσεις, το οποίο είναι κατάλληλο για την πολυσημειακές μέτρηση και την ανάλυση στοιχείων. Το AKF392B είναι ένας monocrystal χωρητικός αισθητήρας πυριτίου γραμμών, η σύσταση από το α το τσιπ σιλικόνης, ένα χαμηλής ισχύος ASIC για τη βελτίωση σημάτων, ένας μικροεπεξεργαστής για την αποθήκευση των τιμών αποζημιώσεων και ενός αισθητήρα θερμοκρασίας. Αυτό το προϊόν έχει τη χαμηλής ισχύος κατανάλωση, το πλήρες σύστημα βαθμολόγησης, τη στερεά δομή και τη σταθερή παραγωγή. Η νέα ηλεκτρονική διαμόρφωση προβλέπει τη στερεάς κατάστασης εξουσία για την αναστοιχειοθέτηση, και την παροχή της πλήρους προστασίας για over-current. Στη μεγάλη έκταση, οι χαρακτηριστικές τιμές για τη μακροπρόθεσμες σταθερότητα και την προκατάληψη του παράγοντα κλίμακας είναι λιγότερο από 0,1%. Αυτή η σειρά προϊόντων έχει τα χαρακτηριστικά της ισχυρής δομής, της χαμηλής ισχύος κατανάλωσης και της άριστης σταθερότητας απόκλισης, η οποία εγγυάται τη σημαντική αξιοπιστία παραγωγής.
AKF392T |
ΠΑΡΑΜΕΤΡΟΣ | ΜΟΝΑΔΑ | |||||
| Σειρά | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | γ |
| Βαθμολόγηση απόκλισης | <1> | <1> | <1> | <1> | <1> | <1> | mg |
| Μέτρηση αξονική | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Αξονικός |
| Up/Off επανάληψη δύναμης | <2> | <2> | <2> | <2> | <2> | <2> | mg (υψηλότερο) |
| Temp απόκλισης. Συντελεστής | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
%/℃ (Χαρακτηριστική αξία) |
| Ψήφισμα/κατώτατο όριο (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | mg (υψηλότερο) |
| Μη γραμμικότητα | <0> | <0> | <1> | <1> | <1> | <1> | % FS (υψηλότερα) |
| Εύρος ζώνης (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Ευαισθησία διαγώνιος-άξονα | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Πλευρική αναλογία ευαισθησίας δόνησης | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Συχνότητα αντήχησης | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Ποσοστό παραγωγής | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Διεπαφή παραγωγής | RS232/RS485/TTL | ||||||
| Πρωτόκολλο | Τυποποιημένο πρωτόκολλο Rion και πρωτόκολλο Modbus Rtu | ||||||
| Αξιοπιστία | Mil-hdbk-217, βαθμός 2 | ||||||
| Αντίσταση κλονισμού | το 100g@11ms, αξονική κατεύθυνση 3 (μισός κολπώδης) | ||||||
| Χρόνος αποκατάστασης | <1ms> | ||||||
| Δονηθείτε | 20g RMS, 20~2000Hz (τυχαίος θόρυβος, ο, π, ι ανά άξονα για τη δράση 30 λεπτά) | ||||||
| Εισαγωγή (Vdd_Vss) | 9-36 VDC | ||||||
| Τρέχουσα κατανάλωση | <60ma> | ||||||
| Συνδετήρας | Συνδετήρας βιομηχανικά τυποποιημένων M12 | ||||||
| Βαθμός προστασίας | IP67 | ||||||
| Βάρος | 73.5g | ||||||
| Διάσταση | 34.3*34.3*38.5mm | ||||||
