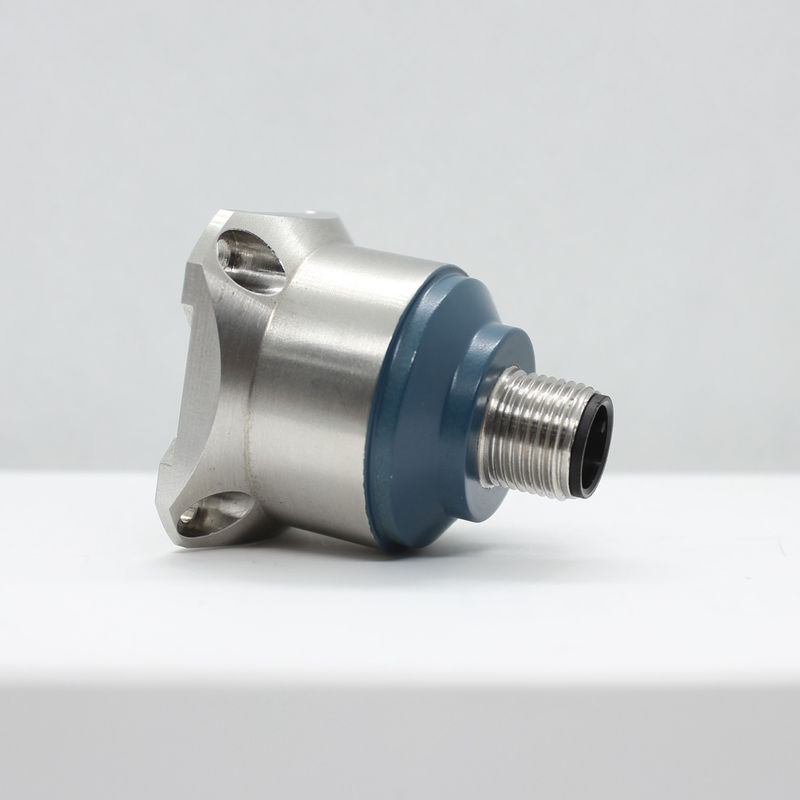

Αισθητήρας ανίχνευσης δονήσεων 12V MEMS 3 άξων

12v αισθητήρας δονήσεων τροφοδοσίας 3 άξονες επιταχυνόμετρο τιμή

▶ ΕΠΙΔΕΣΜΟΣ

AKG392	Παράμετροι						ΕΝΩΡΙΑ
Πεδίο	±2	±4	±8	±10	±20	±40	g
Καθορισμός της μεροληψίας	< 1	< 1	< 1	< 1	< 1	< 1	μg
Άξονας μέτρησης	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	άξονας
Επαναληπτότητα ενεργοποίησης/αποσύνδεσης	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Συντελεστής θερμοκρασίας διαχωρισμού	0.15	0.15	0.15	0.75	0.75	0.75	%/°C (τυπικό)
Ανάλυση/οριακό όριο (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Μη γραμμικότητα	< 0.5	< 0.8	< 1	< 1	< 1	< 1	% FS (max)
Διάταξη ζώνης (3DB)	500	500	500	500	500	500	Hz
Ευαισθησία διατομής	1	1	1	2	2	2	%
Αναλογία ευαισθησίας στα εγκάρσια δονήματα	1	1	2	5	5	5	%
Συχνότητα συντονισμού	2.4	2.4	2.4	5.5	5.5	5.5	kHz
Ποσοστό παραγωγής	5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
Διασύνδεση εξόδου	RS232/RS485/TTL
Πρωτόκολλο	Πρωτόκολλο RION 68 και πρωτόκολλο MODBUS RTU
Αξιόπιστη	MIL-HDBK-217, βαθμός 2
Αντοχή σε κρούση	100g@11ms, 3 άξονες κατεύθυνση (μισό σινουροειδές)
Χρόνος Ανάκτησης	<1ms(1000g, 1/2 sin 1ms, αντίκτυπος στον άξονα i)
Δονήσεις	20g rms, 20~2000Hz (Στυπηρός θόρυβος, o, p, i ενεργεί σε κάθε άξονα για 30 λεπτά)
Εισαγωγή ((VDD_VSS)	9~36 VDC
Κατανάλωση ρεύματος λειτουργίας	< 60mA @ 12 VDC
Συνδετήρας	Σύνδεσμος M12 βιομηχανικής προδιαγραφής
Βάρος	Καθαρό βάρος του προϊόντος: 82 g, Μαγνητική βάση: 48g, Πλάκα προσαρμογέα σε σχήμα L 20g
Μέγεθος	Μέγεθος προϊόντος: 34,3*34,3*38,5mm Μέγεθος βάσης μαγνητικής προσρόφησης: 34,23*34,23*6mm Μέγεθος πλάκας προσαρμογέα σε σχήμα L: 36*44*4mm

▶ INDEX PARAMETER VIBRATION (Δείκτης παραμέτρων δονήσεων)

Η συχνότητα δονήσεων, η ταχύτητα και η μετατόπιση του προϊόντος προέρχονται από την ανάλυση δεδομένων, όπου η συχνότητα είναι η κύρια συχνότητα

της συχνότητας δονήματος του τρέχοντος αντικειμένου, η ταχύτητα είναι η μέγιστη ταχύτητα δονήματος και η μετατόπιση είναι η μέγιστη τιμή πλάτους

Εξαιτίας της ακανόνιστης δόνησης του αντικειμένου, τα δεδομένα χρησιμοποιούνται μόνο ως αναφορά.

Το τριάξιο επιταχυνόμετρο AKG392 είναι ένα νέο επιταχυνόμετρο που αναπτύχθηκε και παράγεται ανεξάρτητα από την Rion Technology και εφαρμόζεται σε ένα ευρύ φάσμα εφαρμογών.που καλύπτει πολλούς τομείς, όπως δοκιμές δονήσεων και δοκιμές συγκρούσεωνΤο προϊόν υιοθετεί ψηφιακή έξοδος διεπαφής με επιλογές όπως RS232/485/TTL. Διαφορετικοί κωδικοί διευθύνσεων μπορούν να ορίζονται, πολλαπλά επιταχυντήρια μπορούν να εγκατασταθούν σε σειρά για μεγάλες αποστάσεις,που είναι βολικό για πολλαπλές μετρήσεις σημείων και ανάλυση δεδομένωνΗ εσωτερική επεξεργασία FFT μπορεί να παράγει απευθείας τη συχνότητα δονήματος αντικειμένου και την ταχύτητα και τη μετατόπιση, που είναι βολική για τους χρήστες να αναλύσουν τα δεδομένα.και μετατόπιση των αντικειμένων κάτω από 4HZ είναι αβέβαιες τιμές και δεν έχουν καμία τιμή αναφοράς. Το AKG392 είναι ένας ενιαίος ανιχνευτής χωρητικότητας από πυρίτιο κρυστάλλου, ο οποίος αποτελείται από ένα τσιπ πυριτίου που επεξεργάζεται από μικρομηχανές, ένα ASIC χαμηλής ισχύος για ρύθμιση σήματος,ένα μικροεπεξεργαστή για την αποθήκευση τιμών αντιστάθμισηςΤο προϊόν αυτό έχει χαμηλή κατανάλωση ενέργειας, βαθμονόμηση, ανθεκτική δομή και σταθερή απόδοση.Η νέα ηλεκτρονική διαμόρφωση παρέχει ισχύ στερεής κατάστασης για επαναφορά και προστασία από υπερτάσειςΗ μακροπρόθεσμη σταθερότητα και η απόκλιση του συντελεστή κλίμακας στο εύρος πλήρους κλίμακας είναι συνήθως μικρότερη από 0,1%.χαμηλή κατανάλωση ενέργειας, και εξαιρετική σταθερότητα απόκλισης, εξασφαλίζοντας σταθερή αξιοπιστία της παραγωγής.
