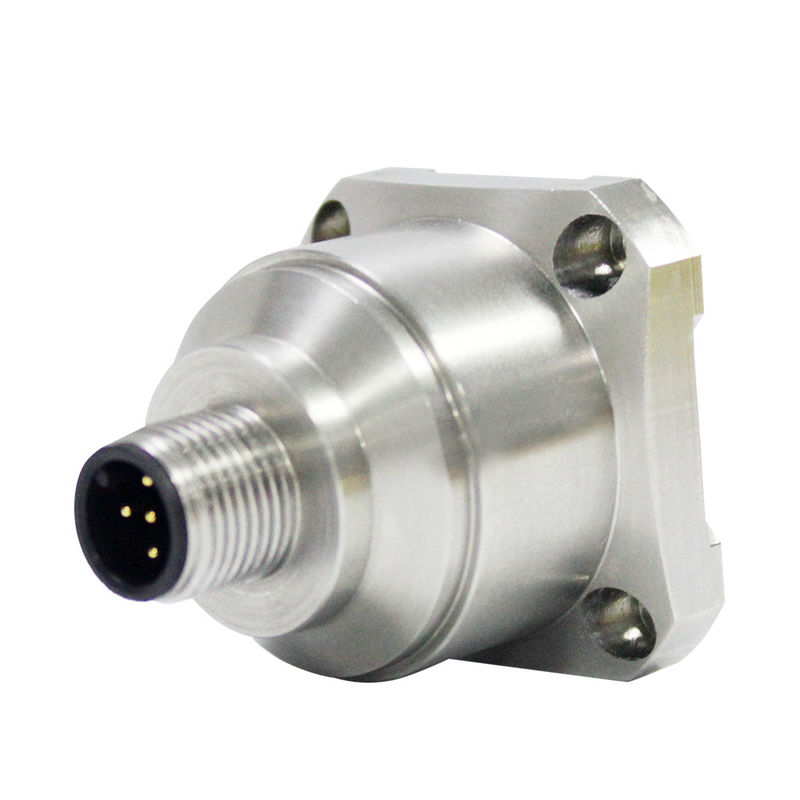

Βασισμένο στο MEMS επιταχύμετρο παραγωγής αισθητήρων RS232 RS485 TTL επιτάχυνσης άξονα MEMS AKF392B 3
Γενική περιγραφή
AKF392B το τριαξωνικός επιταχύμετρο είναι ευρέως χρησιμοποιημένα επιταχύμετρα που παράγονται από RION με την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας ελβετική τεχνολογία. Μπορεί να χρησιμοποιηθεί στη δοκιμή δόνησης, να προσκρούσει στους εξεταστικούς και άλλους τομείς. Το προϊόν υιοθετεί την ψηφιακή παραγωγή διεπαφών, RS232/485/TTL, οι διαφορετικοί κώδικες διευθύνσεων μπορούν να τεθούν, και οι πολλαπλάσιοι αισθητήρες χρησιμοποιούνται μαζί στη μεγάλη τηλεφωνική απόσταση για να διευκολύνουν την πολυσημειακές μέτρηση και την ανάλυση στοιχείων. Το AKF392B είναι ένα monocrystalline πυρίτιο που ο χωρητικός αισθητήρας που αποτελείται από το α το τσιπ σιλικόνης (ένα χαμηλής ισχύος ASIC για το σήμα που ρυθμίζει), ένας μικροεπεξεργαστής για την αποθήκευση των τιμών αποζημιώσεων, και ένας αισθητήρας θερμοκρασίας. Αυτό το προϊόν με τη χαμηλής ισχύος κατανάλωση έχει βαθμολογηθεί, και έχει μια στερεά δομή και μια σταθερή παραγωγή. Η νέα ηλεκτρονική διαμόρφωση προβλέπει τη στερεάς κατάστασης εξουσία για την αναστοιχειοθέτηση, που παρέχει την πλήρη προστασία για over-current. Η μακροπρόθεσμη σταθερότητα και η χαρακτηριστική απόκλιση του παράγοντα κλίμακας πέρα από την πραγματικού μεγέθους σειρά είναι λιγότερο από 0,1%. Αυτή η σειρά προϊόντων έχει τα χαρακτηριστικά της ισχυρής δομής, της χαμηλής ισχύος κατανάλωσης και της άριστης σταθερότητας απόκλισης, η οποία εγγυάται τη σημαντική αξιοπιστία παραγωγής.
Χαρακτηριστικό γνώρισμα
●τριαξωνικός (Χ, Υ, Ζ)
●διεπαφή παραγωγής: RS232 RS485 TTL
●παροχή ηλεκτρικού ρεύματος: 9-36V
●αντι-αντίκτυπος: 2000G
●άριστη σταθερότητα απόκλισης
●μέγεθος: L50×W50×H38mm
●βάρος: 100g
●θερμοκρασία εργασίας: - 40°C σε +85°C
●θερμοκρασία καταστημάτων: - 55°C σε +100°C
●καλή απόδοση στον αντι-αντίκτυπο, τη δόνηση και τη θερμοκρασία
Εφαρμογή
●Αρχείο συντριβής, έλεγχος κούρασης και πρόβλεψη
●Shipborne δορυφορικό ακολουθώντας σύστημα
●Έλεγχος συστημάτων κυκλοφορίας, roadbed ανάλυση και ανίχνευση ελαττωμάτων μεγάλων σιδηροδρόμων
●Στρατιωτικοί και αστικοί προσομοιωτές πτήσης
●Χαμηλής συχνότητας δόνηση και αυτόματος έλεγχος
Τεχνικά στοιχεία:
Παράμετροι
|
AKF392B
|
Μονάδα
|
|
Σειρά
|
±8
|
γ
|
|
Βαθμολόγηση απόκλισης
|
<1>
|
mg
|
|
Μέτρηση του άξονα
|
Χ, Υ, Ζ
|
άξονας
|
|
Επανάληψη δύναμης on/down
|
<2>
|
mg (ανώτατη αξία)
|
|
Συντελεστής θερμοκρασίας απόκλισης [3]
|
0,05
|
mg/℃ χαρακτηριστική αξία
|
|
Ψήφισμα/κατώτατο όριο (@ 1Hz)
|
< 1="">
|
mg (ανώτατο)
|
|
Μη γραμμικότητα
|
<3>
|
% FS (ανώτατα)
|
|
Εύρος ζώνης [4]
|
500
|
Hz
|
|
Συχνότητα αντήχησης
|
5
|
kHz
|
|
Ποσοστό παραγωγής
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, μπορεί να τεθεί
|
|
|
Διεπαφή παραγωγής
|
RS232/RS485
|
|
|
Πρωτόκολλο επικοινωνίας
|
Πρωτόκολλο και MODBUS RTU RION
|
|
|
Αξιοπιστία
|
Mil-hdbk-217, κατηγορία 2
|
|
|
Αντι-αντίκτυπος
|
το 100g@11ms, Triaxial και ίδιος (μισό κύμα ημιτόνου)
|
|
|
Αποκαταστήστε το χρόνο
|
<1ms>
|
|
|
Δόνηση
|
20g RMS, 20~2000Hz (τυχαίος θόρυβος, ο, π, ι που ενεργούν σε κάθε άξονα για 30 λεπτά)
|
|
|
Εισαγωγή (VDD_VSS)
|
9-36 VDC
|
|
|
Λειτουργούσα τρέχουσα κατανάλωση
|
<60ma>
|
|
|
Συνδετήρας
|
Συνδετήρας βιομηχανικά τυποποιημένων M12
|
|
|
Βάρος
|
73.5g
|
|
|
Μέγεθος
|
Μαγνητικό μέγεθος εγκαταστάσεων προσρόφησης: 34.3*34.3*43.2mm,
Μέγεθος εγκαταστάσεων προσδιορισμού θέσης βιδών: 34.3*34.3*38.5mm |
|
Τοποθετώντας σχέδιο διάστασης εγκαταστάσεων βιδών:
Χρώμα
Λειτουργία
|
ΜΑΥΡΟΣ
|
ΑΣΠΡΟΣ
|
ΜΠΛΕ
|
ΚΑΦΕΤΗΣ
|
ΓΚΡΙΖΟΣ
|
|
|
|
|
|
|
|
GND
Δύναμη αρνητική |
RS232 (RXD)
Ή RS485 (D+) |
RS232 (TXD)
Ή RS485 (δ) |
Vcc 9~36V
Θετικό παροχής ηλεκτρικού ρεύματος |
ΕΡΓΟΣΤΑΣΙΟ
ΧΡΗΣΗ μόνο
|
|
|
|
|
|
|
