Όργανο ελέγχου επιτάχυνσης σιδηροδρόμων τραίνων ανίχνευσης δόνησης τρόπων ραγών
Γενική περιγραφή

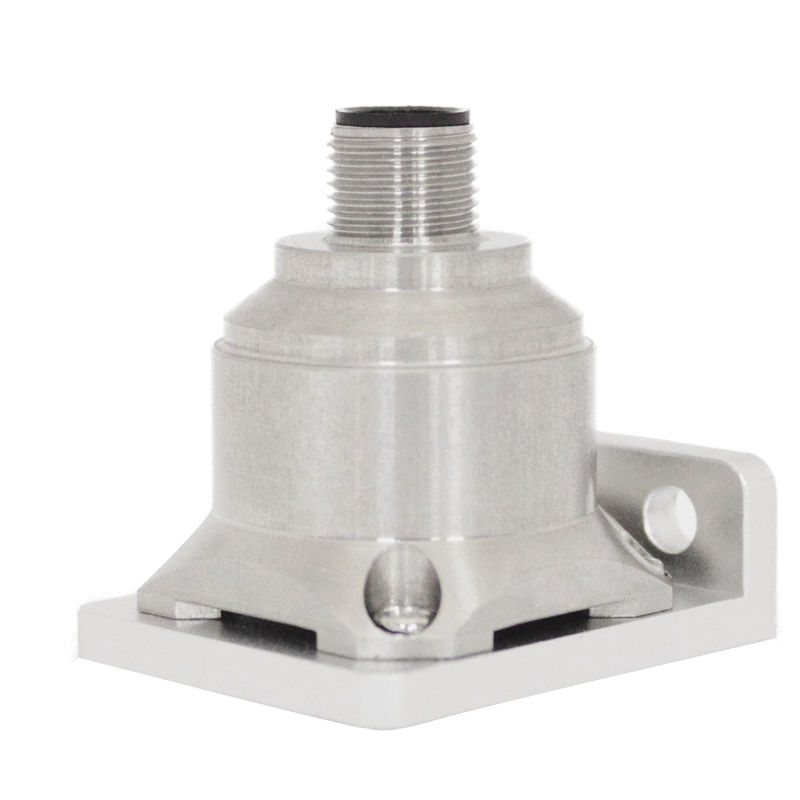

Το τριαξωνικός επιταχύμετρο AKF392B παράγεται χρησιμοποιώντας την ελβετική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία. Αυτή η σειρά επιτάχυνσης μπορεί να εφαρμοστεί στους διάφορους τομείς όπως η δοκιμή δόνησης και η δοκιμή αντίκτυπου. Το προϊόν υιοθετεί την ψηφιακή παραγωγή διεπαφών, RS232/485/TTL προαιρετικό, οι διαφορετικοί κώδικες διευθύνσεων μπορούν να τεθούν, και οι πολλαπλάσιοι αισθητήρες μπορούν να χρησιμοποιηθούν σωρηδόν για τις μεγάλες αποστάσεις, το οποίο είναι κατάλληλο για την πολυσημειακές μέτρηση και την ανάλυση στοιχείων. Το AKF392B είναι ένας monocrystal χωρητικός αισθητήρας πυριτίου γραμμών, η σύσταση από το α το τσιπ σιλικόνης, ένα χαμηλής ισχύος ASIC για τη βελτίωση σημάτων, ένας μικροεπεξεργαστής για την αποθήκευση των τιμών αποζημιώσεων και ενός αισθητήρα θερμοκρασίας. Αυτό το προϊόν έχει τη χαμηλής ισχύος κατανάλωση, το πλήρες σύστημα βαθμολόγησης, τη στερεά δομή και τη σταθερή παραγωγή. Η νέα ηλεκτρονική διαμόρφωση προβλέπει τη στερεάς κατάστασης εξουσία για την αναστοιχειοθέτηση, και την παροχή της πλήρους προστασίας για over-current. Στη μεγάλη έκταση, οι χαρακτηριστικές τιμές για τη μακροπρόθεσμες σταθερότητα και την προκατάληψη του παράγοντα κλίμακας είναι λιγότερο από 0,1%. Αυτή η σειρά προϊόντων έχει τα χαρακτηριστικά της ισχυρής δομής, της χαμηλής ισχύος κατανάλωσης και της άριστης σταθερότητας απόκλισης, η οποία εγγυάται τη σημαντική αξιοπιστία παραγωγής.
Εφαρμογή
★ Αρχείο συντριβής, έλεγχος κούρασης και παραγωγή αιολικής ενέργειας πρόβλεψης ★
★ Έλεγχος συστημάτων κυκλοφορίας, roadbed ανάλυση και ανίχνευση ελαττωμάτων μεγάλων σιδηροδρόμων
★ Μεγάλα μηχανήματα, μηχανή
★ Χαμηλής συχνότητας δόνηση και αυτόματος ιατρικός εξοπλισμός ★ ελέγχου
★ Οδικός κύλινδρος οχημάτων ★ γεφυρών ★
Τεχνικά στοιχεία:
|
Παράμετροι
|
AKF390B
|
Μονάδα
|
|
|
Σειρά
|
±2, ±4, ±8, ±10, ±20, ±40
|
γ
|
|
|
Προκατειλημμένη βαθμολόγηση
|
<1>
|
mg
|
|
|
Μέτρηση του άξονα
|
Χ, Υ, Ζ
|
άξονας
|
|
|
Επανάληψη δύναμης on/down
|
<2>
|
mg (ανώτατη αξία)
|
|
|
Προκατειλημμένος συντελεστής θερμοκρασίας [3]
|
0,01
|
mg/℃ χαρακτηριστική αξία
|
|
|
Ψήφισμα/κατώτατο όριο (@ 1Hz)
|
< 1="">
|
mg (ανώτατο)
|
|
|
Μη γραμμικότητα
|
<0>
|
% FS (ανώτατα)
|
|
|
Εύρος ζώνης [4]
|
1000
|
Hz
|
|
|
Συχνότητα απάντησης
|
500
|
Hz
|
|
|
Τάση παραγωγής
|
4~20mA
|
|
|
|
Μαγνητικός που βασίζεται
|
προαιρετικός
|
|
|
|
Αξιοπιστία
|
Mil-hdbk-217, κατηγορία 2
|
|
|
|
Αντι-αντίκτυπος
|
το 100g@11ms, Triaxial και ίδιος (μισό κύμα ημιτόνου)
|
|
|
|
Αποκαταστήστε το χρόνο
|
<1ms>
|
|
|
|
Δόνηση
|
20g RMS, 20~2000Hz (τυχαίος θόρυβος, ο, π, ι που ενεργούν σε κάθε άξονα για 30 λεπτά)
|
|
|
|
Εισαγωγή (VDD_VSS)
|
9-36 VDC
|
|
|
|
Λειτουργούσα τρέχουσα κατανάλωση
|
<60ma>
|
|
|
|
Συνδετήρας
|
Συνδετήρας βιομηχανικά τυποποιημένων M12
|
|
|
|
Βάρος
|
73.5g
|
|
|
|
Μέγεθος
|
Μαγνητικό μέγεθος εγκαταστάσεων προσρόφησης: 34.3*34.3*43.2mm,
Μέγεθος εγκαταστάσεων προσδιορισμού θέσης βιδών: 34.3*34.3*38.5mm |
|
|
Τοποθετώντας σχέδιο διάστασης εγκαταστάσεων βιδών:
|
Χρώμα
Λειτουργία
|
ΜΑΥΡΟΣ
|
ΑΣΠΡΟΣ
|
ΜΠΛΕ
|
ΚΑΦΕΤΗΣ
|
ΓΚΡΙΖΟΣ
|
|
|
|
|
|
|
|
|
|
GND
Δύναμη GND |
Τρέχον σήμα Χ-άξονα
|
Τρέχον σήμα Υ-άξονα
|
Vcc 9~36V
Θετικό παροχής ηλεκτρικού ρεύματος |
Τρέχον σήμα ζ-άξονα
|
|
|
|
|
|
|
|
