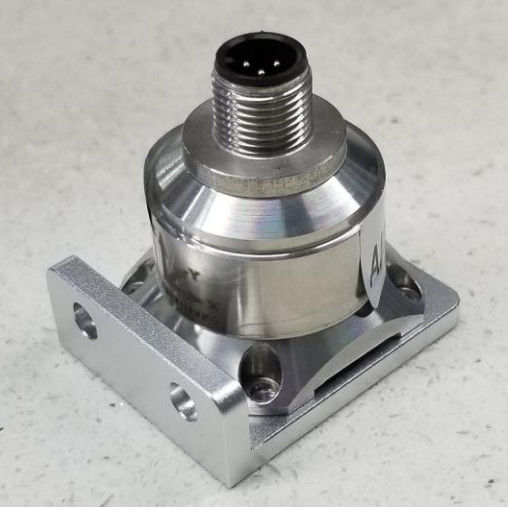

Μηχανολογικός αισθητήρας δονήσεων 3 άξονες επιταχυνόμετρος αντι-επιπτώσεις μέτρος δονήσεων χαμηλής μεροληψίας επιταχυνόμετρος
Κατεβάστε το δελτίο δεδομένων pelase πατήστε κάτω
ΑΚG392 MEMS DIGITAL ACCELEROMETER.pdf
▶ΚΥΡΙΣΤΙΚΟ
★ Τρεις άξονες (X, Y, Z)
★ Σήμα εξόδου: RS232, RS485, TTL
★ Η τάση τροφοδοσίας: 9~36V
★ Μέγεθος: L34.3×W34.3×H38.5mm
★ Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (σόκ, δονήσεις και θερμοκρασία)
▶Εφαρμογή
★ Ιατρικός εξοπλισμός
★ Γέφυρα
★ Ρολάρι δρόμου
★ Παραγωγή αιολικής ενέργειας
★ Μεγάλα μηχανήματα, κινητήρες
★ Χαμηλής συχνότητας δονήσεις και αυτόματη παρακολούθηση
★ Παρακολούθηση του συστήματος κυκλοφορίας, ανάλυση οδικής διαδρομής και ανίχνευση σφαλμάτων σιδηροδρόμων υψηλής ταχύτητας
Το τριάξιο επιταχυνόμετρο AKG392 είναι ένα νέο επιταχυνόμετρο που αναπτύχθηκε και παράγεται ανεξάρτητα από την Rion Technology και εφαρμόζεται σε ένα ευρύ φάσμα εφαρμογών.
Η μακροπρόθεσμη σταθερότητα και η απόκλιση του συντελεστή κλίμακας στο εύρος πλήρους κλίμακας είναι συνήθως μικρότερη από 0,1%.
Η σειρά αυτή προϊόντων έχει τα χαρακτηριστικά της ανθεκτικής δομής, της χαμηλής κατανάλωσης ενέργειας και της εξαιρετικής αξιοπιστίας.
Προδιαγραφές
| AKG392 | Παράμετροι | ΕΝΩΡΙΑ | |||||
| Πεδίο | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Καθορισμός της μεροληψίας | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | μg |
| Άξονας μέτρησης | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | άξονας |
| Επαναληπτότητα ενεργοποίησης/αποσύνδεσης | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Συντελεστής θερμοκρασίας διαχωρισμού | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (τυπικό) |
| Ανάλυση/οριακό όριο (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Μη γραμμικότητα | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Διάταξη ζώνης (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Ευαισθησία διατομής | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Αναλογία ευαισθησίας στα εγκάρσια δονήματα | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Συχνότητα συντονισμού | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Ποσοστό παραγωγής | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Διασύνδεση εξόδου | RS232/RS485/TTL | ||||||
| Πρωτόκολλο | Πρωτόκολλο RION 68 και πρωτόκολλο MODBUS RTU | ||||||
| Αξιόπιστη | MIL-HDBK-217, βαθμός 2 | ||||||
| Αντοχή σε κρούση | 100g@11ms, 3 άξονες κατεύθυνση (μισό σινουροειδές) | ||||||
| Χρόνος Ανάκτησης | <1ms(1000g, 1/2 sin 1ms, αντίκτυπος στον άξονα i) | ||||||
| Δονήσεις | 20g rms, 20~2000Hz (Στυπηρός θόρυβος, o, p, i ενεργεί σε κάθε άξονα για 30 λεπτά) | ||||||
| Εισαγωγή ((VDD_VSS) | 9~36 VDC | ||||||
| Κατανάλωση ρεύματος λειτουργίας | < 60mA @ 12 VDC | ||||||
| Συνδετήρας | Σύνδεσμος M12 βιομηχανικής προδιαγραφής | ||||||
| Βάρος | Καθαρό βάρος του προϊόντος: 82g, μαγνητική βάση: 48g, πλάκα προσαρμογής σε σχήμα L 20g | ||||||
| Μέγεθος |
Μέγεθος προϊόντος: 34,3*34,3*38,5mm Μέγεθος βάσης μαγνητικής προσρόφησης: 34,23*34,23*6mm Μέγεθος πλάκας προσαρμογέα σε σχήμα L: 36*44*15mm |
||||||
Μέγεθος
