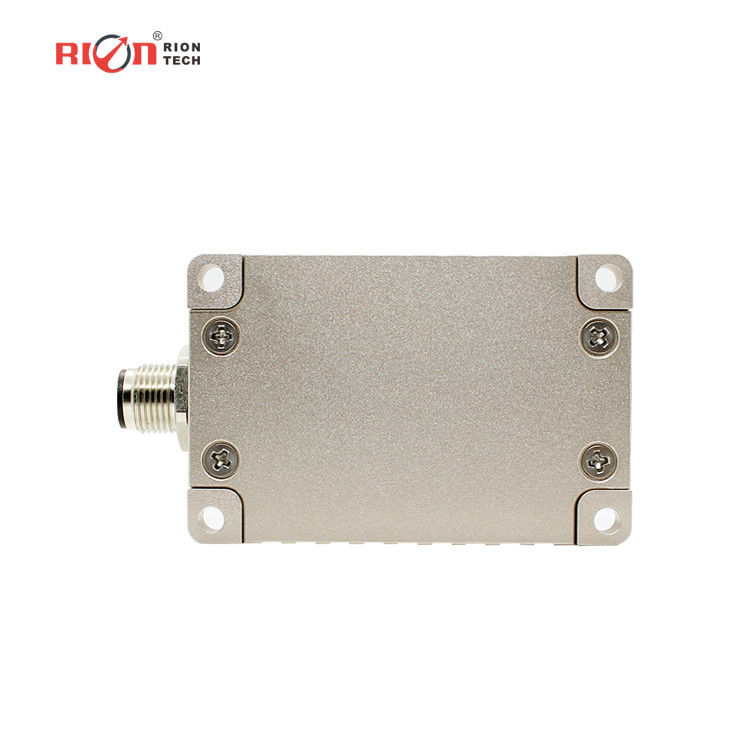

HDA436T/HDA437T Υψηλής Ακρίβειας Δυναμικός Κλισιόμετρος 0,01 Μοιρών για Ακριβή Μέτρηση και Ανάλυση
Υψηλής Ακρίβειας 0.01° Δυναμικός Εγκλίνομετρος για Ακριβή Μέτρηση και Ανάλυση
▶ ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
HDA436T/HDA437T Μια νέα γενιά ψηφιακού αισθητήρα κλίσης MEMS που κυκλοφόρησε από την RION
Technology. Μπορεί να μετρήσει τις παραμέτρους στάσης (κύλιση, κλίση και αζιμούθιο) ενός κινούμενου φορέα, και
κατάλληλο για μέτρηση γωνίας κλίσης υπό κίνηση ή δόνηση. Το HDA436T διαθέτει ενσωματωμένο υψηλής ακρίβειας
αισθητήρα επιτάχυνσης και γυροσκοπίου, και ενσωματώνει τον αλγόριθμο φίλτρου Carman, ο οποίος μπορεί να μετρήσει τα
δεδομένα κίνησης σε πραγματικό χρόνο του φορέα υπό κίνηση ή δόνηση. Οι τρόποι εξόδου σήματος όπως RS485 /
RS232 / TTL είναι προαιρετικοί, και η επεκτασιμότητα είναι ισχυρή.
Αυτό το προϊόν υιοθετεί αρχή μέτρησης χωρίς επαφή, η οποία μπορεί να εξάγει την τρέχουσα στάση και
κλίση σε πραγματικό χρόνο. Είναι απλό στη χρήση και δεν χρειάζεται να ανακτήσει τις σχετικές αλλαγές των δύο
επιφανειών. Εσωτερικά ενσωματωμένες μονάδες AD υψηλής ακρίβειας και γυροσκοπίου υψηλής ακρίβειας για αντιστάθμιση
μη γραμμικής, ορθογώνιας σύζευξης, θερμικής μετατόπισης και φυγόκεντρης επιτάχυνσης σε πραγματικό χρόνο. Μεγάλη
εξάλειψη σφαλμάτων φυγόκεντρου που προκαλούνται από παρεμβολές επιτάχυνσης κίνησης, βελτίωση της δυναμικής ακρίβειας του προϊόντος
μέτρησης. Προσαρμόζεται σε μακροχρόνιες σύνθετες κινήσεις. Λειτουργεί σε χώρους και σκληρά
περιβάλλοντα. Το προϊόν είναι αισθητήρας μέτρησης διπλής λειτουργίας, δυναμικής και στατικής, με ισχυρή
αντοχή σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές. Είναι κατάλληλο για όλα τα είδη βιομηχανικών περιβαλλόντων μεγάλης κλίμακας και
υψηλής αντοχής σε κρούσεις και δονήσεις, και είναι ιδανική επιλογή για βιομηχανικό αυτοματισμό
έλεγχο και μέτρηση στάσης.
▶ ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
★ Εύρος (γωνία κύλισης ±180°, γωνία κλίσης ±90°, γωνία αζιμουθίου ±180°)
★ Δυναμική ακρίβεια: ± 0.1°
★ Στατική ακρίβεια: ± 0.05°
★ RS485/232/TTL έξοδος Προαιρετική
★ Ευρεία θερμοκρασία λειτουργίας -40~+85°C
★ DC 9~36V ευρεία τάση εισόδου
★ Ανάλυση 0.01°
★ Επίπεδο προστασίας IP67/IP68 Προαιρετικό
▶ ΕΦΑΡΜΟΓΗ ΠΡΟΪΟΝΤΟΣ
★ Εξοπλισμός χαλικιού υψηλής δόνησης
★ Παρακολούθηση σιδηροδρομικών ατμομηχανών
★ Εξοπλισμός γεώτρησης πετρελαίου
★ Εφαρμογή ωοειδούς σωλήνα
★ Εφαρμογή ωοειδούς σωλήνα
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Πλοήγηση στάσης υπόγειου γεωτρητικού συγκροτήματος
★ Μέτρηση στάσης πλοήγησης πλοίου
| HDA436T |
ΚΑΤΑΣΤΑΣΗ |
ΔΕΙΚΤΗΣ |
| Εύρος μέτρησης |
- |
Κύλιση ±180°, κλίση ±90°, αζιμούθιο ±180°
(αρχική τιμή κατά την απενεργοποίηση είναι 0°)
|
| Άξονας μέτρησης |
- |
Άξονας X / Άξονας Y / Άξονας Z |
| Ανάλυση |
- |
0.01° |
| Στατική ακρίβεια |
@25°C |
± 0.05° |
| Δυναμική ακρίβεια (RMS) |
@25°C |
± 0.1° |
| Γυροσκόπιο |
εύρος |
- |
±250°/s |
| Σταθερότητα μηδενικής πόλωσης (μέσος όρος 10s) |
- |
8.5°/h |
| Αστάθεια μηδενικής πόλωσης (allan) |
- |
4.5°/h |
| Συντελεστής τυχαίας διακύμανσης γωνίας (allan) |
- |
0.25°/sqrt(h) |
| Επιτάχυνση |
εύρος |
- |
±8g |
| Σταθερότητα πόλωσης (μέσος όρος 10s) |
- |
0.02mg |
| Αστάθεια πόλωσης (allan) |
- |
0.005mg |
| Συντελεστής τυχαίας διακύμανσης ταχύτητας (allan) |
- |
0.005m/s/sqrt(h) |
| Συντελεστής θερμοκρασίας μηδενικού σημείου |
-40～85°C |
±0.01°/°C |
| Συντελεστής θερμοκρασίας ευαισθησίας |
-40～85°C |
≤100ppm/°C |
| Χρόνος εκκίνησης κατά την ενεργοποίηση |
1S |
| Χρόνος απόκρισης |
0.01S |
| Σήμα εξόδου |
RS485/RS232/TTL |
| Ηλεκτρομαγνητική συμβατότητα |
Σύμφωνα με EN61000 και GBT17626 |
| MTBF |
≥ 98000 ώρες / ώρα |
| Αντίσταση μόνωσης |
≥100 Megohm |
| Αντοχή σε κρούση |
100g @ 11ms, 3 αξονική κατεύθυνση (ημι-ημιτονοειδής) |
| Αντι-δόνηση |
10grms, 10～1000Hz |
| Επίπεδο αδιαβροχοποίησης |
τυπική διαμόρφωση: IP67
προαιρετική διαμόρφωση: IP68 ή IP68 με αντιδιαβρωτικό καλώδιο
|
| Καλώδιο |
Τυπικό χωρίς καλωδίωση, προαιρετικό αεροπορικό βύσμα M12 2m με μη θωρακισμένο καλώδιο PVC |
| Βάρος |
≤165g (χωρίς καλώδια) |
