▶ ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
★ Περιοχή (γωνία κύλισης ±180°, γωνία γωνίας ±90°, γωνία αζιμούθου ±180°)
★ Δυναμική ακρίβεια: ± 0,1°
★ Στατική ακρίβεια: ± 0,05°
★ Έκδοση RS485/232/TTL Προαιρετική
★ Λειτουργία ευρείας θερμοκρασίας -40~+ 85°C
★ DC 9~6V είσοδος ευρείας τάσης
★ Ανάλυση 0,01°
★ Επίπεδο προστασίας IP67/IP68 Προαιρετικό
▶ Εφαρμογή του προϊόντος
★ Εξοπλισμός χαλίκις υψηλής δόνησης
★ Παρακολούθηση σιδηροδρομικών μηχανών
★ Εξοπλισμός γεωτρήσεις πετρελαίου
★ Εφαρμογή για τη στήριξη σωλήνων με ασπίδα
★ Εφαρμογή για τη στήριξη σωλήνων με ασπίδα
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Ναυσιπλοΐα στάσης υπόγειας εξέδρας γεώτρησης
★ Μέτρηση στάσης πλοήγησης πλοίου
★ Ανίχνευση στάσης οχήματος δορυφορικής επικοινωνίας
★ Μέτρηση προσανατολισμού βάσει γωνίας κλίσης
★ Μετρηση κλίσης διαφόρων μηχανημάτων μηχανικής
▶Περιγραφή του προϊόντος

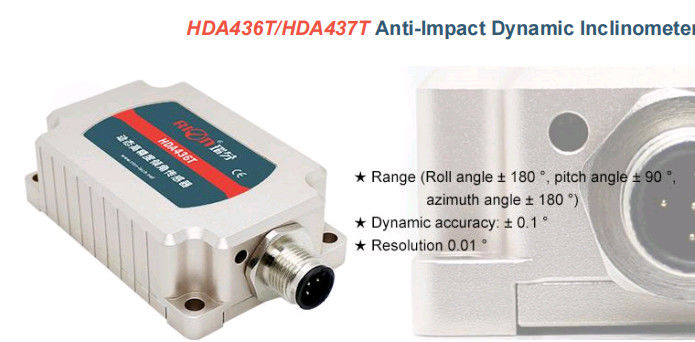

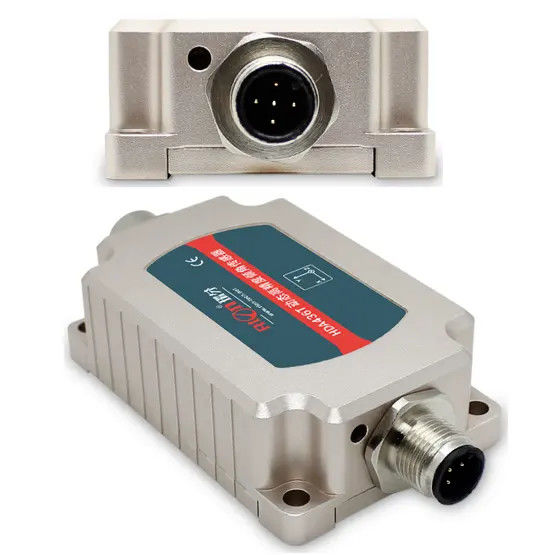

HDA436T/HDA437T Νέα γενιά ψηφιακού αισθητήρα δυναμικής κλίσης MEMS που κυκλοφόρησε από την RION Technology. Μπορεί να μετρήσει τις παραμέτρους στάσης (τροχιά, κλίση και αζιμούθ) ενός κινούμενου φορέα,και κατάλληλο για τη μέτρηση γωνίας κλίσης υπό κίνηση ή δονήσεις.
▶ ΕΠΙΠΕΔΕΣ
| HDA436T |
ΕΠΙΣΤΡΟΠΗ |
Δείκτης |
| Πεδίο μέτρησης |
- |
Στροφή ±180°, κλίση ±90°, αζιμούθ ±180°
(η αρχική τιμή κατά την απενεργοποίηση είναι 0°)
|
| Άξονας μέτρησης |
- |
Άξονας Χ / Άξονας Υ / Άξονας Ζ |
| Απόφαση |
- |
00,01° |
| Στατική ακρίβεια |
@ 25°C |
± 0,05° |
| Δυναμική ακρίβεια (RMS) |
@ 25°C |
± 0,1° |
| Γυροσκόπηση |
εύρος |
- |
± 250°/s |
| Μηδενική σταθερότητα κλίσης (μέση διάρκεια 10 δευτερολέπτων) |
- |
8.5°/h |
| Μηδενική αστάθεια προκαταλήψεων. |
- |
4.5°/h |
| Δείκτης συντελεστής τυχαίου περπατήματος ((allan) |
- |
0.25°/sqrt(h) |
| Επιτάχυνση |
εύρος |
- |
±8g |
| Σταθερότητα μεροληψίας (μέσος όρος 10s) |
- |
00,02 mg |
| Ασταθερότητα κλίμακας |
- |
00,005 mg |
| Συντελεστής ταχύτητας τυχαίας κίνησης (αλάν) |
- |
0.005m/s/sqrt(h) |
| Συντελεστής θερμοκρασίας μηδενικού σημείου |
-40°85°C |
±0,01°/°C |
| Συντελεστής θερμοκρασίας ευαισθησίας |
-40°85°C |
≤ 100 ppm/°C |
| Χρόνος εκκίνησης ενεργοποίησης |
1S |
| Χρόνος απόκρισης |
0.01S |
| Σημείο εξόδου |
RS485/RS232/TTL |
| Ηλεκτρομαγνητική συμβατικότητα |
Σύμφωνα με το EN61000 και το GBT17626 |
| ΜΤΠΔ |
≥ 98000 ώρες / ώρα |
| Αντίσταση μόνωσης |
≥ 100 Megohm |
| Αντοχή σε κρούση |
100g @ 11ms,3 άξια κατεύθυνση (μισό σινουσοειδές) |
| Αντι-δονήσεις |
10gms, 10 ‰ 1000Hz |
| Επίπεδο αδιάβροχο |
Τυπική διαμόρφωση: IP67
προαιρετική διαμόρφωση: IP68 ή IP68 με καλώδιο αντιδοντικής
|
| Καλώδιο |
Πρότυπο χωρίς καλωδίωση, προαιρετικό 2m M12 αεροπορικό βύσμα με καλώδιο PVC χωρίς θωράκιση |
| Βάρος |
≤ 165g (εκτός από καλώδια) |
