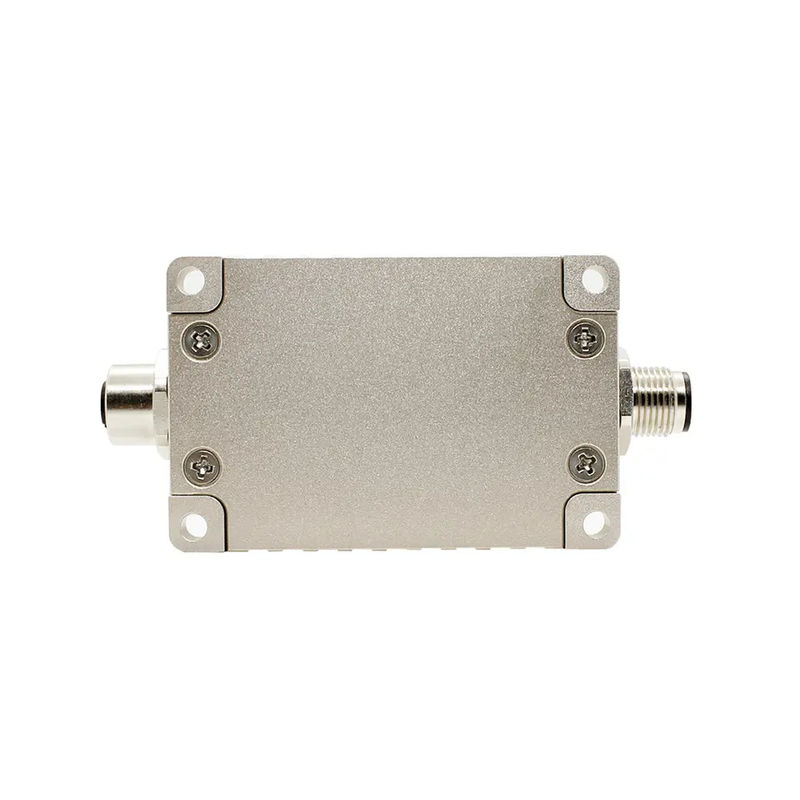

HDA437T Αντι-Επιπτώσεις Δυναμικό Inclinometer υψηλής ακρίβειας CANbus Tilt Sensor China Manufacturer
Κατεβάστε το φύλλο δεδομένων μέσω κλικ εδώ...
HDA436T Υψηλής ακρίβειας δυναμικός αισθητήρας κλίσης για CRA...
▶ ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
★ Περιοχή (γωνία κύλισης ± 180 °, γωνία γωνίας ± 90 °, γωνία αζιμούθου ± 180 °)
★ Δυναμική ακρίβεια: ± 0,1 °
★ DC 9~36V είσοδος ευρείας τάσης
★ Λειτουργία σε ευρεία θερμοκρασία -40~+ 85 °C
★ Ανάλυση 0,01 °
★ Η έξοδος CAN2.0A/CAN2.0B είναι προαιρετική
★ Υψηλή αντιδοντική απόδοση > 2000g
★ Επίπεδο προστασίας IP67/IP67 Προαιρετικό
▶Εφαρμογή του προϊόντος
★ Εξοπλισμός θρυμματισμού υψηλών δονήσεων
★ Αστροαναζήτηση με δορυφορική κεραία
★ Ναυσιπλοΐα στάσης υπόγειας εξέδρας γεώτρησης
★ Παρακολούθηση σιδηροδρομικών μηχανών
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Εξοπλισμός γεωτρήσεις πετρελαίου
★ Μέτρηση στάσης πλοήγησης πλοίου
★ Εφαρμογή για τη στήριξη σωλήνων με ασπίδα
★ Ανίχνευση στάσης οχήματος δορυφορικής επικοινωνίας
★ Μετρηση κλίσης διαφόρων μηχανημάτων μηχανικής
▶ Περιγραφή του προϊόντος
HDA436T/HDA437T Νέα γενιά ψηφιακού αισθητήρα δυναμικής κλίσης MEMS που κυκλοφόρησε από την RION Technology. Μπορεί να μετρήσει τις παραμέτρους στάσης (κυλίνδρος, κλίση και αζιμούθ) ενός κινούμενου φορέα,και κατάλληλο για τη μέτρηση γωνίας κλίσης υπό κίνηση ή δονήσεις.
Το HDA436T διαθέτει ενσωματωμένο αισθητήρα επιτάχυνσης υψηλής ακρίβειας και γυροσκόπησης και ενσωματώνει τον αλγόριθμο φίλτρου Carman, ο οποίος μπορεί να μετρήσει τα δεδομένα κίνησης σε πραγματικό χρόνο του φορέα υπό κίνηση ή δονήσεις.Το προϊόν διαθέτει διπλό CAN (CAN2.0A / CAN2.0B), η οποία είναι εξαιρετικά επεκτάσιμη.
▶ ΕΠΙΠΕΔΕΣ
 HDA436T/HDA437T-C2/C3 |
Υπόθεση | Δείκτης | |
| Πεδίο μέτρησης |
Στροφή ± 180 °, κλίση ± 90 °, αζιμούθ ± 180 ° (η αρχική τιμή κατά την απενεργοποίηση είναι 0 °) |
||
| Άξονας μέτρησης | Άξονας Χ / Άξονας Υ / Άξονας Ζ | ||
| Απόφαση | 00,01° | ||
| Στατική ακρίβεια | @ 25°C | ± 0,05° | |
| Δυναμική ακρίβεια | @ 25°C | ± 0,1° | |
|
Γυροσκόπηση
|
εύρος | - | ± 250°/s |
| Μηδενική σταθερότητα κλίσης (μέση διάρκεια 10 δευτερολέπτων) | - | 8.5°/h | |
| Μηδενική αστάθεια προκαταλήψεων. | - | 4.5°/h | |
| Δείκτης συντελεστής τυχαίου περπατήματος ((allan) | - | 0.25°/sqrt(h) | |
|
Επιτάχυνση
|
εύρος | - | ±8g |
| Σταθερότητα μεροληψίας (μέσος όρος 10s) | - | 00,02 mg | |
| Ασταθερότητα κλίμακας | - | 00,005 mg | |
| Συντελεστής ταχύτητας τυχαίας κίνησης (αλάν) | - | 0.005m/s/sqrt(h) | |
| Συντελεστής θερμοκρασίας μηδενικού σημείου | -40°85°C | ±0,01°/°C | |
| Συντελεστής θερμοκρασίας ευαισθησίας | -40°85°C | ≤ 100 ppm/°C | |
| Χρόνος εκκίνησης ενεργοποίησης | 1S | ||
| Χρόνος απόκρισης | 0.01S | ||
| Σημείο εξόδου | Οδηγία 2009/68/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2009/72/ΕΚ (ΕΕ L 347 της 20.12.2010, σ. 1). | ||
| Ηλεκτρομαγνητική συμβατικότητα | Σύμφωνα με το EN61000 και το GBT17626 | ||
| ΜΤΠΔ | ≥ 98000 ώρες / ώρα | ||
| Αντίσταση μόνωσης | ≥ 100 Megohm | ||
| Αντοχή σε κρούση | 100g @ 11ms, 3 αξονικές κατευθύνσεις (μισό σινουσοειδές) | ||
| Αντι-δονήσεις | 10gms, 10 ‰ 1000Hz | ||
| Επίπεδο αδιάβροχο |
Τυπική διαμόρφωση: IP67 προαιρετική διαμόρφωση: IP68 ή IP68 με καλώδιο αντιδοντικής |
||
| Καλώδιο | Πρότυπο χωρίς καλωδίωση, προαιρετικό 2m M12 αεροπορικό βύσμα με καλώδιο PVC χωρίς προστασία | ||
| Βάρος | Μονή σύνδεση ≤ 165g / διπλή σύνδεση ≤ 180g (χωρίς καλώδιο) | ||
Μέθοδος εγκατάστασης
