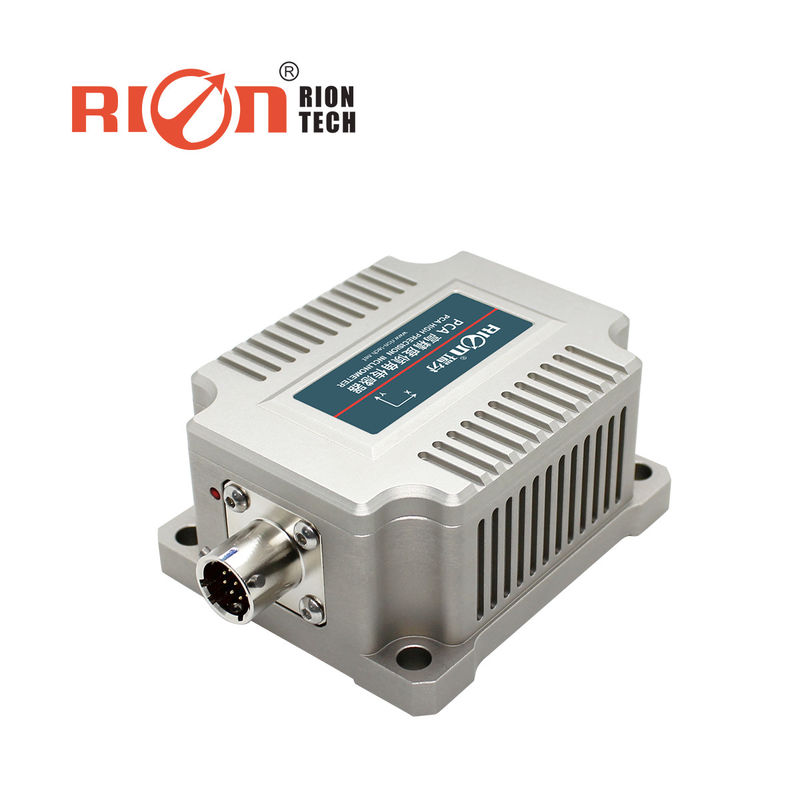

PCA826 Υψηλής ακρίβειας κλίμακας κλίμακας VibrationTilt Sensor για εξισορρόπηση μηχανικών οχημάτων
▶ ΠΡΟΣΟΧΗ
Η PCA826T μπορεί να μετρήσει τη δόνηση των 0,5 ~ 20Hz
Η εξωτερική αντίσταση στις ηλεκτρομαγνητικές παρεμβολές είναι ισχυρή.ισχυρή ανθεκτικότητα σε κρούσματα και δονήσεις, χρησιμοποιείται ευρέως σε οχήματα επεξεργασίας δορυφορικών συστημάτων επικοινωνίας, οχήματα ραντάρ κεραίας κλπ.
▶ ΚΥΡΙΤΙΚΑ χαρακτηριστικά
★ Μέτρηση διάξιας γωνίας κλίσης
★ Πεδίο ±1±60° προαιρετικό
★ Οριζόντια/κατακόρυφη προαιρετική
★ Συνεχή τάση εισόδου ευρείας τάσης 9V36V
★ Λειτουργία σε ευρεία θερμοκρασία -40°+85°C
★ Ανάλυση 0,0005°
★ Μέγεθος: L82×W70×H42mm
★ Τρόπος εξόδου CAN2.0A
▶ Χρήση για
★ Παρακολούθηση της αιολικής ενέργειας
★ Παρακολούθηση γέφυρας και φράγματος
★ Παρακολούθηση αρχαίων κτιρίων
★ Παρακολούθηση σιδηροδρομικών γραμμών υψηλής ταχύτητας
★ Γήινα οχήματα δορυφορικής επικοινωνίας
★ Σιδηροδρομικός κανόνας διαδρόμου και ισοπέδωση διαδρόμου
★ Αερομεταφορέας δορυφορικής επικοινωνίας
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Ολοκλήρωση μηχανικού οχήματος
▶ Προφυλάξεις εγκατάστασης
Παρακαλούμε εγκαταστήστε τον αισθητήρα κλίσης σύμφωνα με τη σωστή μέθοδο. Η εσφαλμένη εγκατάσταση θα προκαλέσει σφάλματα μέτρησης. Δώστε ιδιαίτερη προσοχή σε μία "επιφάνεια" και δύο "γραμμές":
1) Η επιφάνεια τοποθέτησης του αισθητήρα και η επιφάνεια που πρέπει να μετρηθεί πρέπει να είναι στενά στερεωμένες, επίπεδες και σταθερές, εάν η επιφάνεια τοποθέτησης είναι άνιση, θα προκαλέσει το σφάλμα γωνίας.
2) Ο άξονας του αισθητήρα και ο προς μέτρηση άξονας πρέπει να είναι παράλληλοι και να μην υπάρχει γωνία μεταξύ των δύο άξονων όσο το δυνατόν περισσότερο.
Προδιαγραφές
| PCA826T |
ΕΠΙΣΤΡΟΠΗ |
Παράμετροι |
ΕΝΩΡΙΑ |
| Πεδίο μέτρησης |
|
±5 |
±10 |
±30 |
± 60 |
° |
| Άξονας μέτρησης |
|
XY |
XY |
XY |
XY |
|
| Απόφαση |
|
0.0005 |
0.0005 |
0.0005 |
0.0005 |
° |
| Ακριβότητα μέτρησης |
@ 25°C |
0.001 |
0.002 |
0.003 |
0.005 |
° |
| Μακροπρόθεσμη σταθερότητα |
|
0.02 |
0.02 |
0.03 |
0.04 |
° |
| Δείκτης μηδενικής θερμοκρασίας |
-40°85°C |
0.0002 |
0.0002 |
0.0002 |
0.0002 |
°/°C |
| Συντελεστής θερμοκρασίας ευαισθησίας |
-40°85°C |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
ppm/°C |
| Δύναμη στην ώρα της |
|
< 0.4 |
< 0.4 |
< 0.4 |
< 0.4 |
S |
| Συχνότητα απόκρισης |
|
0.04 |
0.04 |
0.04 |
0.04 |
S |
| Ποσοστό παραγωγής |
5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. |
| Σήμα εξόδου |
RS485/RS422 προαιρετικό |
| ΕΜΚ |
Σύμφωνα με το EN61000 και το GBT17626 |
| ΜΤΠΔ |
≥50000 ώρες/ώρα |
| Αντίσταση μόνωσης |
≥ 100 MΩ |
| Αδιάβροχο |
100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) |
| Αντι-δονήσεις |
10gms, 10 ‰ 1000Hz |
| Κατηγορία προστασίας |
Διάκριση IP67 |
| Καλώδια |
Τυποποιημένη διαμόρφωση 1 μέτρο, ανθεκτικό στην φθορά, μεγάλης θερμοκρασίας, προστατευμένο καλώδιο, συνδετήρας αεροπορίας mm |
| Βάρος |
385g (χωρίς καλώδιο) |
▶ Ηλεκτρικές συνδέσεις
Ορισμός καλωδίωσης CAN (ορισμός καλωδίωσης 7 πυρήνων)
| Λειτουργία χρώματος γραμμής |
ΠΙΝ1 |
ΠΙΝ2 |
PIN3 |
PIN4 |
PIN5 |
PIN6 |
PIN7 |
| DC9~36V |
Εθνική Τράπεζα |
CAN_L |
CAN_H |
Σημαντικό έδαφος |
Χρήση σε εργοστάσια |
Χρήση σε εργοστάσια |
