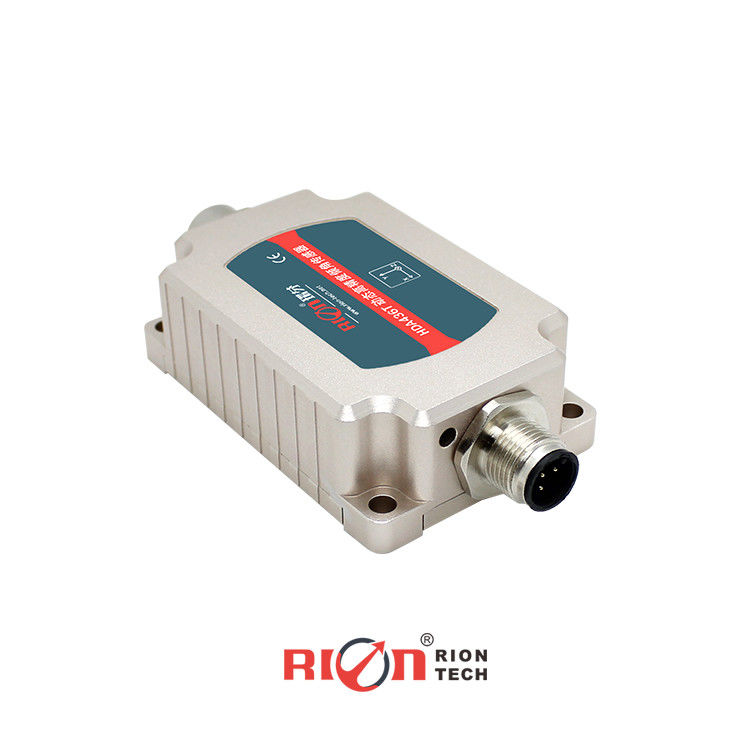

HDA436T Οριζόντια 0,3 βαθμοί μεμονωμένου άξονα δυναμικό κλίμακα CAN Bus
▶Περιγραφή του προϊόντος
Το HDA436T/HDA437T-C1 είναι ένας ψηφιακός αισθητήρας δυναμικής κλίσης MEMS νέας γενιάς από την RION Technology.Εξοπλισμένα με αισθητήρες επιτάχυνσης και γυροσκόπησηςΤο προϊόν υποστηρίζει το ευρέως χρησιμοποιούμενο πρωτόκολλο CANopen.
Χρησιμοποιώντας τη μέτρηση χωρίς επαφή, ο αισθητήρας παράγει δεδομένα κλίσης και στάσης σε πραγματικό χρόνο χωρίς να απαιτείται εγκατάσταση σε δύο σταθερές επιφάνειες.Ενσωματώνει υψηλής ακρίβειας μονάδες AD και γυροσκόπησης για αντιστάθμιση μη γραμμικότητας σε πραγματικό χρόνο, ορθογώνια ζεύξη, μετατόπιση θερμοκρασίας και κεντροφυγική επιτάχυνση, μειώνοντας σημαντικά τα σφάλματα που προκαλούνται από παρεμβολές κίνησης.
Η δυναμική και η στατική διτρόπως μέτρηση του αισθητήρα εξασφαλίζουν υψηλή ακρίβεια και ισχυρή αντοχή σε ηλεκτρομαγνητικές παρεμβολές.το οποίο το καθιστά κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα με υψηλές συγκρούσεις και δονήσειςΙδανικό για βιομηχανική αυτοματοποίηση και μέτρηση στάσης.
▶ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
★ Περιοχή (διάξια ± 90°)
★ Ανάλυση 0,01 °
★ Δυναμική ακρίβεια: ± 0,1 °
★ Ρολ & Πιτς Στατική ακρίβεια: ±0,05 °
★ Πρωτόκολλο επικοινωνίας CANOpen
★ DC 9 ~ 36 V εισροή ευρείας τάσης
★ Ευρεία θερμοκρασία εργασίας -40 ~ + 85 °C
★ Προαιρετικός βαθμός προστασίας IP67/IP68
▶ Εφαρμογή του προϊόντος
★ Εξοπλισμός θρυμματισμού υψηλών δονήσεων
★ Αστροαναζήτηση με δορυφορική κεραία
★ Παρακολούθηση σιδηροδρομικών μηχανών
★ Εξοπλισμός γεωτρήσεις πετρελαίου
★ Ναυσιπλοΐα στάσης υπόγειας εξέδρας γεώτρησης
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Μέτρηση στάσης πλοήγησης πλοίου
★ Εφαρμογή για τη στήριξη σωλήνων με ασπίδα
★ Ανίχνευση στάσης οχήματος δορυφορικής επικοινωνίας
▶ ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΡΑΤΕΡΕΣ
| HDA436T/437T-C1 |
Υπόθεση |
Παράμετρος |
| Πεδίο μέτρησης |
- |
Στροφή ± 180°, κλίση ± 90° |
| Άξονας μέτρησης |
- |
Άξονας Χ/άξονας Υ |
| Ανάλυση Roll&Pitch1) |
- |
00,01° |
| Η στατική ακρίβεια της ρολ&πιτς |
@ 25°C |
±0,05° |
| Δυναμική ακρίβεια Roll&Pitch (Rms) |
@ 25°C |
±0,1° |
| Γυροσκόπιο |
Περιοχή γυροσκόπου |
- |
± 250°/s |
| Σταθερότητα μηδενικής προκατάληψης (μέσος όρος 10s) |
- |
8.5°/h |
| Μηδενική αστάθεια προκατάληψης (Allan) |
- |
4.5°/h |
| Στρογγυλός συντελεστής τυχαίας πορείας (Allan) |
- |
0.25°/sqrt(h) |
| Επιτάχυνση |
Πεδίο επιτάχυνσης |
- |
HDA436T:±8g HDA437T:±20g |
| Σταθερότητα μηδενικής προκατάληψης (μέσος όρος 10s) |
- |
00,02 mg |
| Μηδενική αστάθεια προκατάληψης (Allan) |
- |
00,005 mg |
| Σύνδεσμος ταχύτητας (Allan) |
- |
0.005m/s/sqrt(h) |
| Συντελεστής μηδενικής θερμοκρασίας3) Επενδύσεις |
-40~85°C |
±0,01°/°C |
| Συντελεστής ευαισθησίας θερμοκρασίας4) |
-40~85°C |
≤ 100 ppm/°C |
| Ώρα έναρξης ενεργοποίησης |
≤ 3,5S |
| Χρόνος απόκρισης |
0.01S |
| Σήμα εξόδου |
ΚΑΝΟΠΕΝ |
| Ηλεκτρομαγνητική συμβατότητα |
Σύμφωνα με το EN61000 και το GBT17626 |
| ΜΤΠΔ |
≥ 98.000 ώρες/ώρα |
| Αντίσταση μόνωσης |
≥ 100 megohm |
| Αντοχή σε πρόσκρουση |
100 g @ 11 ms, τριάξιο (μισό κύμα sinus) |
| Αντίσταση σε δονήσεις |
10gms / 10~1000Hz |
| Αδιάβροχος βαθμός |
Πρότυπο επίπεδο προστασίας IP67, προαιρετικό επίπεδο προστασίας IP68 και ανθεκτικό στην διάβρωση επίπεδο προστασίας IP68 |
| Βάρος |
Μονή σύνδεση ≤ 165g /
Δύο συνδέσμους ≤ 180g (εκτός καλωδίου)
|
