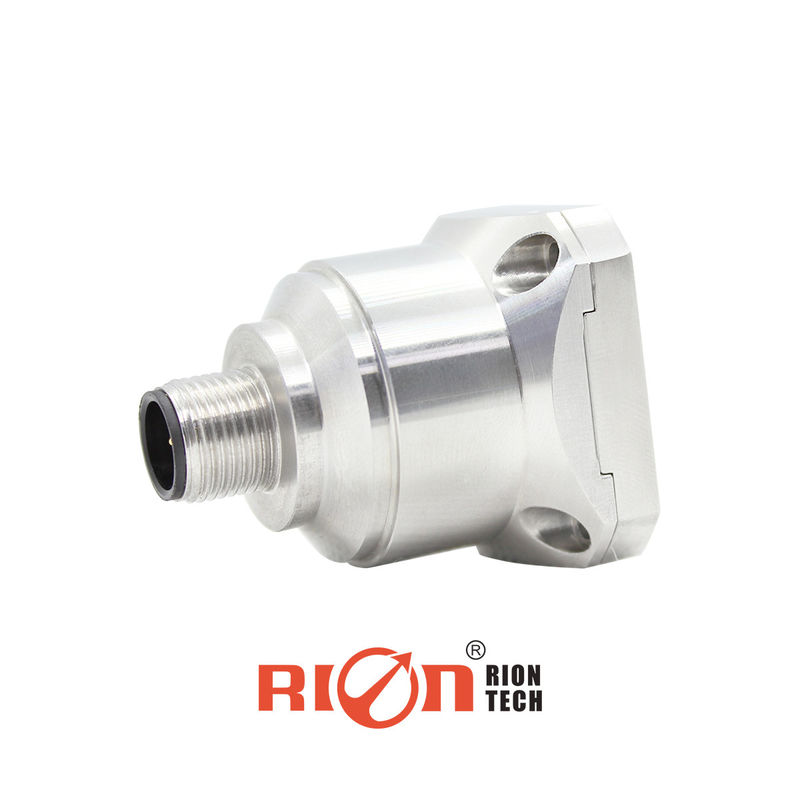

AKF398 CE MEMS βασισμένος αισθητήρας επιταχυντή 20mA Μέτρηση τρέχουσας δονήσεως
AKF398 CE MEMS βασισμένος αισθητήρας επιταχυντή 20mA Μέτρηση τρέχουσας δονήσεως
▶ΠΡΟΣΟΧΗ ΤΟΥ Προϊόντος
Το τριάξιο επιταχυνόμετρο AKF398, που αναπτύχθηκε από την RION Technology, είναι ένας αισθητήρας τάσης εξόδου ιδανικός για εφαρμογές όπως οι δοκιμές δονήσεων και συγκρούσεων.Διαθέτει αναλογική έξοδος τάσης και υποστηρίζει ρυθμιζόμενους κωδικούς διευθύνσεων, που επιτρέπει τη σύνδεση πολλαπλών αισθητήρων σε σειρά για μετρήσεις μεγάλων αποστάσεων, σε πολλαπλά σημεία και ανάλυση δεδομένων. Χτισμένο με έναν ενιαίο ανιχνευτή χωρητικότητας από κρύσταλλο πυριτίου, το AKF398 περιλαμβάνει ένα μικροεπεξεργασμένο τσιπ πυριτίου, ένα ASIC χαμηλής ισχύος για ρύθμιση σήματος, έναν μικροεπεξεργαστή για αποθήκευση αντιστάθμισης,και αισθητήρα θερμοκρασίαςΟ σχεδιασμός αυτός εξασφαλίζει χαμηλή κατανάλωση ενέργειας, ακριβή βαθμονόμηση, ισχυρή δομή και σταθερή απόδοση. Η προηγμένη ηλεκτρονική διαμόρφωση παρέχει ισχύ στερεής κατάστασης για επαναφορά και ολοκληρωμένη προστασία από υπερτάσεις.Το AKF398 προσφέρει σταθερή απόδοση σε απαιτητικά περιβάλλοντα.
▶ΕΠΙΤΡΟΠΟΙΕΣ του προϊόντος
★ τρεις άξονες (X,Y,Z)
★ τάση εξόδου: 4-20mA
★ τροφοδοσία ηλεκτρικής ενέργειας:9-36V
★ αντίσταση στις συγκρούσεις: 2000G
★ θερμοκρασία λειτουργίας: -40°C ~ +85°C
★ θερμοκρασία αποθήκευσης: -40°C ~ +85°C
★ μέγεθος: L34.3×W34.3×H38.5mm
★ εξαιρετική σταθερότητα κλίσης
★ Καλές περιβαλλοντικές επιδόσεις (απόδοση, δονήσεις και θερμοκρασία)
▶Εφαρμογή
★ Καταγραφή συντριβών, παρακολούθηση και πρόβλεψη της κόπωσης
★ Παραγωγή αιολικής ενέργειας ★ Παρακολούθηση του συστήματος κυκλοφορίας, ανάλυση οδικής διαδρομής και ανίχνευση σφαλμάτων σιδηροδρόμων υψηλής ταχύτητας
★ Μεγάλα μηχανήματα, κινητήρες
★ Χαμηλής συχνότητας δονήσεις και αυτόματη παρακολούθηση
★ Ιατρικός εξοπλισμός
★ γέφυρα ★ όχημα ★ τροχονόμος
▶ΠΑΡΑΜΕΡΑΤΕΡΕΣ Προϊόντος
ΑΚF398
Παράμετρος
ΕΝΩΡΙΑ
Πεδίο
±2
±4
±8
±10
±20
±40
g
Κλιμάκωση απόκλισης
< 1
< 1
< 1
< 1
< 1
< 1
μg
Μέτρηση άξονας
Χ, Υ, Ζ
Χ, Υ, Ζ
Χ, Υ, Ζ
Χ, Υ, Ζ
Χ, Υ, Ζ
Χ, Υ, Ζ
άξονας
Επαναλαμβανόμενη δυνατότητα ενεργοποίησης/αποσύνδεσης
< 2
< 2
< 2
< 2
< 2
< 2
mg (max)
Ευαισθησία (± 10%)
4
2
1
0.8
0.4
0.2
mA/g
Συντελεστής θερμοκρασίας απόκλισης
0.01
0.01
0.01
0.05
0.05
0.05
%/°C
Ανάλυση/Οριακό όριο (@ 1Hz)
< 1
< 1
< 1
< 1
< 1
< 1
mg (max)
Μη γραμμικότητα
< 0.5
< 0.5
< 0.8
< 1
< 1
< 1
% FS (max)
Απάντηση συχνότητας
500
500
500
500
500
500
Hz
Διάταξη ζώνης (3Db)
1000
1000
1000
1000
1000
1000
Hz
Ευαισθησία διατομής
1
1
1
2
2
2
%
Αναλογία ευαισθησίας στις πλευρικές δονήσεις
1
1
2
5
5
5
%
Συχνότητα συντονισμού
2.4
2.4
2.4
5.5
5.5
5.5
kHz
πυκνότητα θορύβου
21
21
21
86.6
86.6
86.6
μg/√Hz
0g έξοδος 12mA
< 0.005
< 0.005
< 0.005
< 0.003
< 0.003
< 0.003
mA
ρεύμα εξόδου
4 ~ 20mA
Αξιόπιστη
MIL-HDBK-217, βαθμός δύο.
Αντίσταση σε κρούσματα
100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής)
Χρόνος Ανάκτησης
<1ms(1000g, 1/2 sin 1ms, Shock Ενεργώντας στον άξονα i)
Δονήσεις
20g Rms, 20~2000Hz (Σύνδρομος θόρυβος,o,p,i ανά άξονα για δράση 30 λεπτών)
