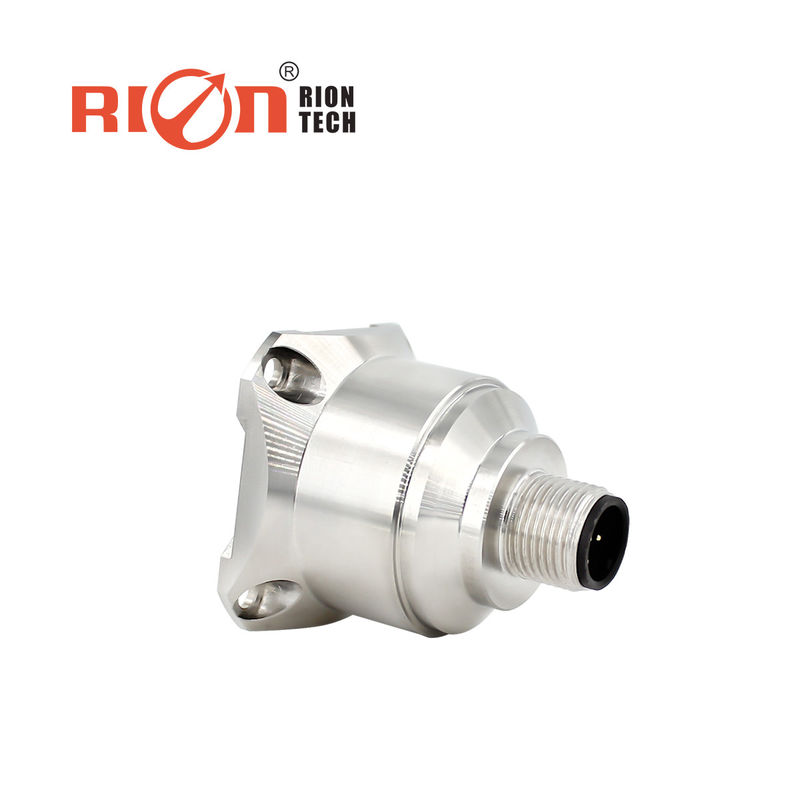

DC 9V υψηλού εύρους ζώνης MEMS βασισμένος αισθητήρας δονήσεων 2000G Anti Impact

AKF390 MEMS ΑΙΣΘΗΤΗΡΑΣ ΔΟΝΗΣΗΣ ΤΑΣΗΣ.pdf

Ο τριαξονικός ΑΙΣΘΗΤΗΡΑΣ ΔΟΝΗΣΗΣ AKF390 είναι ένας αισθητήρας δόνησης τύπου εξόδου τάσης που αναπτύχθηκε και παράγεται ανεξάρτητα, ο οποίος μπορεί να χρησιμοποιηθεί σε πολλούς τομείς, όπως η δοκιμή κραδασμών και η δοκιμή κρούσης. Το προϊόν υιοθετεί αναλογική έξοδο τάσης, το AKF390 είναι ένας χωρητικός αισθητήρας πυριτίου μονού κρυστάλλου, ο οποίος αποτελείται από ένα τσιπ πυριτίου επεξεργασμένο από μικρομηχανήματα, ένα ASIC χαμηλής ισχύος για ρύθμιση σήματος, έναν μικροεπεξεργαστή για την αποθήκευση τιμών αντιστάθμισης και έναν αισθητήρα θερμοκρασίας. Αυτό το προϊόν έχει χαμηλή κατανάλωση ενέργειας, βαθμονομημένη, στιβαρή δομή και σταθερή απόδοση. Η νέα ηλεκτρονική διαμόρφωση παρέχει ισχύ στερεάς κατάστασης για επαναφορά και ολοκληρωμένη προστασία από υπερβολική τάση. Τα προϊόντα έχουν τα χαρακτηριστικά της στιβαρής δομής, της χαμηλής κατανάλωσης ενέργειας, της εξαιρετικής σταθερότητας απόκλισης κ.λπ., για να εξασφαλίσουν την αξιοπιστία της παραγωγής του προϊόντος.

• τρεις άξονες (Χ, Υ, Ζ)
• Τάση εξόδου: 4-20mA
• Τροφοδοτικό: 9-36V
• κατά των κρούσεων: 2000G
• θερμοκρασία λειτουργίας: -40°C ~ +85°C
• θερμοκρασία αποθήκευσης: -55°C ~ +100°C
• Μέγεθος: Μ34,3*Π34,3*Υ38,5mm
• Βάρος: 73,5 γρ
• εξαιρετική σταθερότητα προκατάληψης
• Καλή περιβαλλοντική απόδοση (κρούσεις, κραδασμοί και θερμοκρασία)

• Ρεκόρ συντριβής, παρακολούθηση και πρόβλεψη κόπωσης
• Παραγωγή αιολικής ενέργειας
• Παρακολούθηση συστήματος κυκλοφορίας, ανάλυση οδοστρώματος και ανίχνευση σφαλμάτων σιδηροδρομικών γραμμών υψηλής ταχύτητας
• Μεγάλα μηχανήματα, κινητήρας
• Δόνηση χαμηλής συχνότητας και αυτόματη παρακολούθηση
• Ιατρικός εξοπλισμός
• Γέφυρα
• Οχημα
• Οδικός κύλινδρος

Παράμετροι	AKF390B	Μονάδα
Σειρά	±2, ±4, ±8, ±10, ±20, ±40	σολ
Βαθμονόμηση μεροληψίας	<1	mg
Άξονας μέτρησης	Χ, Υ, Ζ	άξονας
Επαναληπτικότητα ενεργοποίησης/απενεργοποίησης	<2	mg (μέγιστη τιμή)
Συντελεστής θερμοκρασίας πόλωσης [3]	0,01	mg/℃ τυπική τιμή
Ανάλυση / Κατώφλι (@ 1Hz)	< 1	mg (μέγ.)
Μη γραμμικότητα	<0,5	% FS(μέγ.)
Εύρος ζώνης [4]	1000	Hz
Συχνότητα απόκρισης	500	Hz
Τάση εξόδου	4~20mA
Μαγνητική βάση	προαιρετικός
Αξιοπιστία	MIL-HDBK-217, κλάση 2
Αντικρούσεις	100g@11ms,Τριαξονικό και πανομοιότυπο (μισό ημιτονοειδές κύμα)
Επαναφορά χρόνου	<1ms (1000g, 1/2 sin 1ms, Κρούση στον άξονα i)
Δόνηση	20g rms, 20~2000Hz (Τυχαίος θόρυβος, o, p, i που ενεργεί σε κάθε άξονα για 30 λεπτά)
Είσοδος (VDD_VSS)	9-36 VDC
Κατανάλωση ρεύματος λειτουργίας	<60mA @ 12 VDC
Συνδετήρας	Βύσμα M12 βιομηχανικού στάνταρ
Βάρος	73,5 γρ
Μέγεθος	Μέγεθος εγκατάστασης μαγνητικής προσρόφησης: 34,3*34,3*43,2 mm, Μέγεθος εγκατάστασης τοποθέτησης βίδας: 34,3*34,3*38,5 mm

Q1. Ποιοι είναι οι όροι παράδοσης;
Α: EXW, FOB, CNF, DAP

Ε2. Ποιοι είναι οι όροι πληρωμής σας;
Α: T/T 100%, Paypal,

Ε3. Τι θα λέγατε για τον χρόνο παράδοσής σας;
Α: Γενικά, θα χρειαστούν 7 ημέρες για την παραγωγή έναντι της επιβεβαίωσης πληρωμής

Ε4. Μπορείτε να παράγετε σύμφωνα με τις απαιτήσεις των πελατών;
Α: Ναι, θα μπορούσαμε να παρέχουμε προσαρμοσμένη λύση.

Q5. Ποια είναι η πολιτική του δείγματός σας;
Α: Μπορούμε να παρέχουμε το δείγμα εάν έχουμε έτοιμα εξαρτήματα σε απόθεμα, αλλά οι πελάτες πρέπει να πληρώσουν το κόστος του δείγματος και
το κόστος του courier.

Ε6. Δοκιμάζετε όλα τα προϊόντα σας πριν από την παράδοση;
Α: Ναι, έχουμε 100% δοκιμή πριν από την παράδοση

Ε7: είναι αποδεκτή η επιστροφή χρημάτων εάν η δοκιμή χρήστη δεν φτάσει την τεχνική παράμετρο στο φύλλο δεδομένων;
Α. Δεχόμαστε επιστροφή και επιστροφή χρημάτων ή επιστρέφουμε και αντικαθιστούμε εάν η ποιότητα του προϊόντος δεν ανταποκρίνεται στην τιμή του φύλλου δεδομένων.
