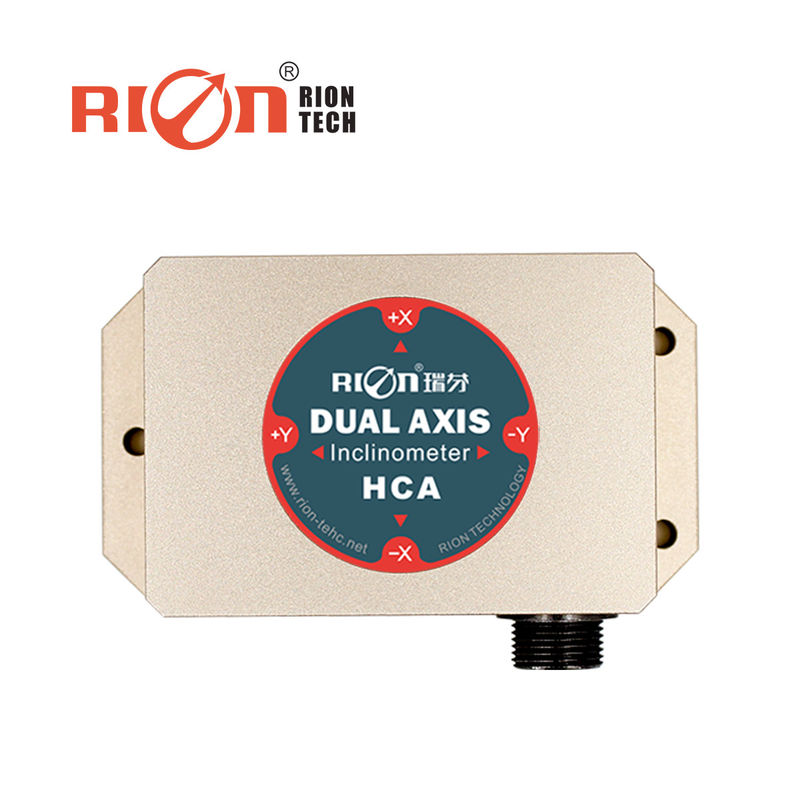

HCA520 Δύο άξονες αισθητήρας κλίσης γραμμικότητας MEMS Inclinometer για φράγμα
HCA520 Δύο άξονες MEMS αισθητήρας κλίσης γραμμικότητας Inclinometer για το φράγμα
Γενική περιγραφή
Το HCA510T/HCA520T-N είναι ένας υψηλής ακρίβειας αναλογικός αισθητήρας κλίσης μονο / διπλού άξονα τάσης εξόδου.Είναι ένα από τα λίγα υψηλής ακρίβειας κλίνομετρικά στην ΚίναΗ λειτουργία του χρησιμοποιείται κυρίως για τη μέτρηση της κλίσης του αντικειμένου με βάση το οριζόντιο επίπεδο.
Ενσωματωμένο μικρο στερεό εκκρεμές, μετρώντας τις αλλαγές στο στατικό βαρυτικό πεδίο και μετά μετατρέποντας σε αλλαγή κλίσης, τις αλλαγές στη τάση εξόδου λειτουργίας (0-5V).Μετατροπέας ψηφιακής-αναλογικής διαφοράς υψηλής ανάλυσης εσωτερικής χρήσης, από το εσωτερικό σύστημα MCU δευτερεύουσας γραμμικότητας και θερμοκρασίας, ο πελάτης δεν χρειάζεται να κάνει δευτερεύουσα διόρθωση γραμμικότητας,Εν τω μεταξύ μειώνει επίσης το σφάλμα που προκαλείται από περιβαλλοντικές αλλαγές στην ακρίβεια του προϊόντος.
Αυτό το προϊόν χρησιμοποιεί αρχή μέτρησης χωρίς επαφή, μπορεί να παράγει σε πραγματικό χρόνο την κλίση τρέχουσας στάσης,Εύκολο στη χρήση και δεν χρειάζεται να ανακτήσετε τη σχετική επιφάνεια που έχει αλλάξει για εγκατάσταση.Τελευταία παραγωγή υψηλότερης τεχνολογίας MEMS, υψηλής ακρίβειας, μικρού μεγέθους, ισχυρής αντοχής σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές, ικανότητα αντοχής σε σοκ και δονήσεις.στάση μέτρησης πλατφόρμας!
▶ΤΕΧΝΙΚΑ δεδομένα
| HCA520T |
ΕΠΙΣΤΡΟΠΗ |
Παράμετροι |
ΕΝΩΡΙΑ |
| Πεδίο μέτρησης |
|
±10 |
±30 |
° |
| Μηδενική έξοδος |
0° έξοδος |
2.5 |
2.5 |
V |
| Άξονας μέτρησης |
|
Χ / ΧΥ |
Χ / ΧΥ |
ΑΣΙΣ |
| Απόφαση |
|
0.001 |
0.001 |
° |
| Ακριβότητα μέτρησης |
@ 25°C |
0.005 |
0.01 |
° |
| Μηδενικός συντελεστής θερμοκρασίας |
-40°85°C |
±0.0005 |
±0.0008 |
°/°C |
| Δείκτης θερμοκρασίας ευαισθησίας |
-40°85°C |
≤ 100 |
≤ 100 |
ppm/°C |
| Δύναμη στην ώρα της |
|
0.5 |
0.5 |
S |
| Χρόνος απόκρισης |
|
0.02 |
0.02 |
σ |
| Συχνότητα απόκρισης |
20Hz |
| σήμα εξόδου |
0 έως 5V |
| ΕΜΚ |
Σύμφωνα με το EN61000 και το GBT17626 |
| ΜΤΠΔ |
≥50000 ώρες/ φορές |
| Αντίσταση μόνωσης |
≥ 100MΩ |
| Αδιάβροχο |
100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) |
| Αντι-δονήσεις |
10gms, 10 ‰ 1000Hz |
| Κατηγορία προστασίας |
Διάκριση IP67 |
| Καλώδια |
Πρότυπο μήκους 1 μέτρου, ανθεκτικό στην φθορά, μεγάλης θερμοκρασίας, προστατευμένο καλώδιο 4 * 0,4mm2σύνδεσμος αεροπορίας |
| Βάρος |
190g (χωρίς καλώδιο) |
* Η παράμετρος αυτή περιλαμβάνει μόνο σειρές ± 10 °, ± 30 ° για αναφορά.
▶Ειδικά χαρακτηριστικά
★ Μέτρηση κλίσης μεμονωμένου / διπλού άξονα
★ Περιοχή ± 1°± 90° προαιρετική
★ Ακριβότητα: Ανατρέξτε στα τεχνικά δεδομένα
★ Εισαγωγή ευρείας τάσης 936V
★ Τρόπος εξόδου 0 ′5V
★ Λειτουργία σε ευρεία θερμοκρασία -40 °C+ 85 °C
★ Προστασία IP67
★ Υψηλή αντοχή σε δονήσεις > 2000g
★ Υψηλή ανάλυση 0,001 °
★ Μικρό μέγεθος L90 × W59 × H34mm
▶Εφαρμογή
★ Ομαλοποίηση οχήματος εξοπλισμού
★ Παρακολούθηση γέφυρας και φράγματος
★ Προστασία ασφάλειας πλατφόρμας σε μεγάλο υψόμετρο
★ Ελέγχος γωνίας ιατρικού εξοπλισμού
★ Ναυσιπλοΐα στάσης υπόγειας εξέδρας γεώτρησης
★ Εξισορρόπηση του σιδηροδρομικού διαμετρήματος και του διαμετρήματος
★ Μέτρηση της κατεύθυνσης με βάση τη γωνία κλίσης
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Μηχανήματα εξόρυξης, εξοπλισμός γεωτρήσεων πετρελαίου
★ Έλεγχος επιπέδου εξοπλισμού
★ Έλεγχος ευθυγράμμισης, έλεγχος καμπύλης
★ Μέτρηση γωνίας κλίσης της κεραίας κατευθυντικής δορυφορικής επικοινωνίας
Ηλεκτρική σύνδεση
Μία άξονα ενιαία καλωδιακή σύνδεση
| Λειτουργία Wire Color |
Ερυθρό |
Λευκό |
ΕΠΙΣΤΕΡΑ |
Μαύρο |
ΓΡΑΙΟ |
|
DC9~36V
Δυναμική τροφοδοσία
|
Έξω X
Η τάση εξόδου στον άξονα Χ
|
Εθνική Κεντρική Αρχή |
Εθνική Τράπεζα
Αρνητική ισχύς
|
Σημαντικό έδαφος |
