Λεπτομέρειες προιόντος
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: RION
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: AKM390
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: $235.00/Pieces
Συσκευασία λεπτομέρειες: 1pcs αισθητήρας δόνησης σε κάθε εσωτερικό κιβώτιο, 50pcs/ctn
Χρόνος παράδοσης: 7 ημέρες για τα δείγματα
Όροι πληρωμής: T/T, PAYPAL
Δυνατότητα προσφοράς: 3000 PC/μήνας
Ονομασία: |
δονητικός αισθητήρας |
Αποδόσεις: |
0~5V |
Βαθμολόγηση απόκλισης: |
<1mg> |
Ευαισθησία (± 10%): |
1250mv/g |
Μη γραμμικότητα: |
<0> |
Εύρος ζώνης (3DB): |
1000 Hz |
Ονομασία: |
δονητικός αισθητήρας |
Αποδόσεις: |
0~5V |
Βαθμολόγηση απόκλισης: |
<1mg> |
Ευαισθησία (± 10%): |
1250mv/g |
Μη γραμμικότητα: |
<0> |
Εύρος ζώνης (3DB): |
1000 Hz |

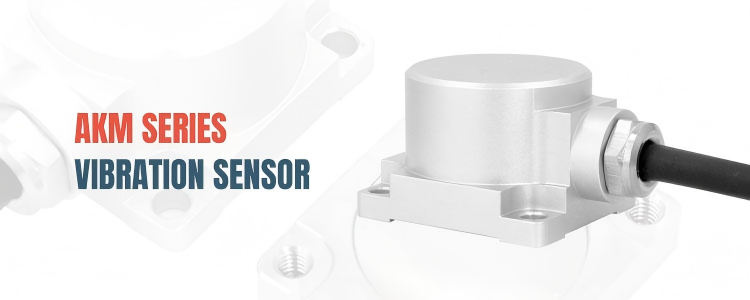

αισθητήρας ανίχνευσης επιτάχυνσης για γέφυρα, αισθητήρας δοκιμής δονήσεων 3 κατευθύνσεων
▶ΕΠΙΤΡΟΠΟΙΕΣ του προϊόντος
★ Τρεις άξονες (X, Y, Z)
★ Τετάρτη: 0 ~ 5V
★ Η τάση τροφοδοσίας: 9~36V
★ Αντοχή σε κρούσματα: 2000G
★ Θερμοκρασία λειτουργίας: -40 ° C ~ + 85 ° C
★ Θερμοκρασία αποθήκευσης: -40 ° C ~ + 85 ° C
★ Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (σόκ, δονήσεις και θερμοκρασία)
▶Εφαρμογή του προϊόντος
★ Γέφυρα
★ Αυτοκίνητο
★ Ρολάρι
★ Αιολική ενέργεια
★ Ιατρικός εξοπλισμός
★ Μεγάλα μηχανήματα και κινητήρες
★ Χαμηλής συχνότητας δονήσεις και αυτόματη παρακολούθηση
★ Καταγραφή συντριβών, παρακολούθηση και πρόβλεψη της κόπωσης
★ Παρακολούθηση του συστήματος κυκλοφορίας, ανάλυση υποβάθρων και ανίχνευση σφαλμάτων σιδηροδρόμων υψηλών ταχυτήτων
Ειδικότητα
| ΑΚΜ390 | Παράμετρος | Μονάδα | |||||
| Πεδίο μέτρησης | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Κλίμακα απόκλισης | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | μg |
| Άξονας μέτρησης | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | άξονας |
| Επαναληπτότητα ενεργοποίησης/αποσύνδεσης | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Ευαισθησία (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Δείκτης απόκλισης θερμοκρασίας | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Ανάλυση/Οριακό όριο (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Μη γραμμικότητα | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Συχνότητα απόκρισης | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Διάταξη ζώνης (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Ευαισθησία διατομής | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Αναλογία ευαισθησίας στις πλευρικές δονήσεις | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Συχνότητα συντονισμού | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Πληθυσμός θορύβου | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0 G Έκδοση 2,5V | < 0.01 | < 0.01 | < 0.01 | < 0.008 | < 0.008 | < 0.008 | mV |
| Τεχνική ένταση | 0 έως 5V | ||||||
| Αξιόπιστη | MIL-HDBK-217, κατηγορία II | ||||||
| Αντοχή σε κρούση | 100 g @ 11 ms, τριάξιο (μισό κύμα sinus) | ||||||
| Χρόνος ανάκαμψης | < 1ms (1000g, 1/2 μοιραίο 1ms, αντίκτυπος στον άξονα i) | ||||||
| Δονήσεις | 20g RMS, 20-2000Hz (τυποποιημένος θόρυβος, o, p, I 30 λεπτά ανά άξονα) | ||||||
| Εισαγωγή (VDD _ VSS) | 9-36 VDC | ||||||
| Κατανάλωση ρεύματος λειτουργίας | < 60mA @ 12 VDC | ||||||
| Προστασία | Διάκριση IP67 | ||||||
| Υλικό | αλουμίνιο αεροδιαστημικού τύπου | ||||||
| Βάρος | Καθαρό βάρος του προϊόντος: ≤116g, μαγνητική βάση: ≤50g | ||||||
| Μέγεθος |
Μέγεθος προϊόντος: L36 × W32 × H24mm Μέγεθος βάσης μαγνητικής προσρόφησης: L36 × W32 × H7mm |
||||||
▶Σύνδεση
| ΧΡΗΣΗ ΧΡΑΣΙΟΥ ΤΡΑΜΠΟΥ | Ερυθρό | Μαύρο | Λευκό | ΕΠΙΣΤΕΡΑ | ΓΡΑΙΟ |
|
DC9 ̇36V Θετικός πόλος τροφοδοσίας |
Εθνική Τράπεζα | Σημάδι τάσης στον άξονα Χ | Σημάδι τάσης στον άξονα Y | Σημάδι τάσης στον άξονα Z |
Μέγεθος
