Επισημαίνω:
Δέκτη δονήσεων υγειονομικού ελέγχου γέφυρας
, Αισθητήρας δονήσεων 3 άξονων
Αισθητήρας δονήσεων 3 άξονων για την παρακολούθηση της υγείας της γέφυρας
3 άξονες δονητικό επιταχυντή για την παρακολούθηση της υγείας της γέφυρας
▶ ΕΠΙΤΡΟΠΟΙΕΣ
★ τρεις άξονες (X,Y,Z)
★ τάση εξόδου: 4-20mA
★ τροφοδοσία ηλεκτρικής ενέργειας:9-36V
★ αντίσταση στις συγκρούσεις: 2000G
★ θερμοκρασία λειτουργίας: -40°C ~ +85°C
★ θερμοκρασία αποθήκευσης: -40°C ~ +85°C
★ μέγεθος: L34.3×W34.3×H38.5mm
★ βάρος: 73,5g
★ εξαιρετική σταθερότητα κλίσης
★ Καλές περιβαλλοντικές επιδόσεις (απόδοση, δονήσεις και θερμοκρασία)
▶ ΕΠΙΧΡΗΣΗ
★ Καταγραφή συντριβών, παρακολούθηση και πρόβλεψη της κόπωσης
★ Παραγωγή αιολικής ενέργειας
★ Παρακολούθηση του συστήματος κυκλοφορίας, ανάλυση οδικής διαδρομής και ανίχνευση σφαλμάτων σιδηροδρόμων υψηλής ταχύτητας
★ Μεγάλα μηχανήματα, κινητήρες
★ Χαμηλής συχνότητας δονήσεις και αυτόματη παρακολούθηση
★ Ιατρικός εξοπλισμός
★ Γέφυρα
★ Οχήμα
★ Ρολάρι δρόμου

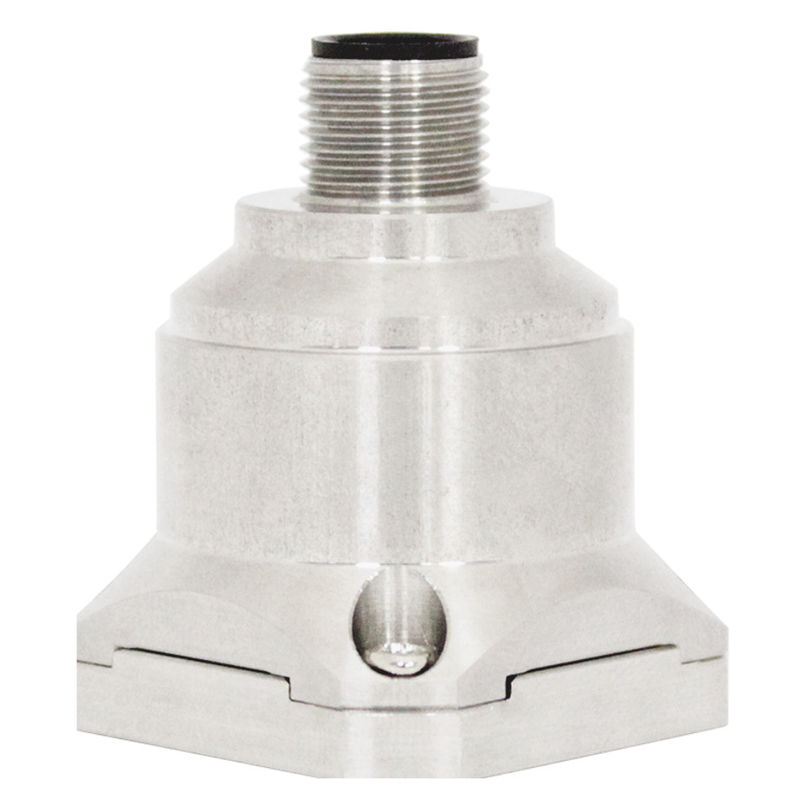

Ο τριάξιος αισθητήρας δονήσεων AKF398 είναι ένας αισθητήρας δονήσεων τύπου εξόδου τάσης που αναπτύχθηκε και παράγεται ανεξάρτητα, ο οποίος μπορεί να χρησιμοποιηθεί σε πολλούς τομείς, όπως δοκιμές δονήσεων και δοκιμές πρόσκρουσης.Το προϊόν υιοθετεί αναλογική έξοδος τάσης, ο AKF398 είναι ένας ενιαίος ανιχνευτής χωρητικότητας από πυρίτιο κρυστάλλου, ο οποίος αποτελείται από ένα τσιπ πυριτίου που επεξεργάζεται από μικρομηχανές, ένα ASIC χαμηλής ισχύος για ρύθμιση του σήματος,μικροεπεξεργαστής για την αποθήκευση τιμών αντιστάθμισηςΤο προϊόν αυτό έχει χαμηλή κατανάλωση ενέργειας, βαθμονωμένη, ανθεκτική δομή και σταθερή ισχύ.Η νέα ηλεκτρονική διαμόρφωση παρέχει ισχύ στερεής κατάστασης για επαναφορά και ολοκληρωμένη προστασία από υπερτάσειςΤα προϊόντα έχουν τα χαρακτηριστικά της ανθεκτικής δομής, της χαμηλής κατανάλωσης ενέργειας, της εξαιρετικής σταθερότητας απόκλισης κλπ., ώστε να εξασφαλίζεται η αξιοπιστία της παραγωγής του προϊόντος.
Προδιαγραφές
| ΑΚF398 |
Παράμετρος |
ΕΝΩΡΙΑ |
| Πεδίο |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Κλιμάκωση απόκλισης |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
μg |
| Μέτρηση άξονας |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
άξονας |
| Επαναλαμβανόμενη δυνατότητα ενεργοποίησης/αποσύνδεσης |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Ευαισθησία (± 10%) |
4 |
2 |
1 |
0.8 |
0.4 |
0.2 |
mA/g |
| Συντελεστής θερμοκρασίας απόκλισης |
0.01 |
0.01 |
0.01 |
0.05 |
0.05 |
0.05 |
%/°C |
| Ανάλυση/Οριακό όριο (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg (max) |
| Μη γραμμικότητα |
< 0.5 |
< 0.5 |
< 0.8 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Απάντηση συχνότητας |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Διάταξη ζώνης (3Db) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Hz |
| Ευαισθησία διατομής |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Αναλογία ευαισθησίας στις πλευρικές δονήσεις |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Συχνότητα συντονισμού |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| πυκνότητα θορύβου |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
| 0g έξοδος 12mA |
< 0.005 |
< 0.005 |
< 0.005 |
< 0.003 |
< 0.003 |
< 0.003 |
mA |
| ρεύμα εξόδου |
4 ~ 20mA |
| Αξιόπιστη |
MIL-HDBK-217, βαθμός δύο. |
| Αντίσταση σε κρούσματα |
100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) |
| Χρόνος Ανάκτησης |
<1ms(1000g, 1/2 sin 1ms, Shock Ενεργώντας στον άξονα i) |
| Δονήσεις |
20g Rms, 20~2000Hz (Σύνδρομος θόρυβος,o,p,i ανά άξονα για δράση 30 λεπτών) |
| Εισαγωγή ((VDD_VSS) |
9~36 VDC |
| Κατανάλωση τρέχουσας ενέργειας |
< 60mA @ 12 VDC |
| Συνδετήρας |
Τεχνολογικός συνδετήρας M12 |
| Κατηγορία προστασίας |
Διάκριση IP67 |
| Βάρος |
Καθαρό βάρος του προϊόντος: 82 g, μαγνητική βάση: 48 g, πλάκα προσαρμογής σε σχήμα L 20 g |
| Διάσταση |
Μέγεθος προϊόντος: 34,3*34,3*38,5mm
Μέγεθος βάσης μαγνητικής προσρόφησης: 34,23*34,23*6mm
Μέγεθος πλάκας προσαρμογέα σε σχήμα L: 36*44*15mm
|
▶Σύνδεση
| Λειτουργία χρώματος |
Μαύρο |
Λευκό |
ΚΑΛΟ |
Καφέ |
ΟΛΙΒΟΥΝ |
| Δύναμη GND |
Σημείο ρεύματος στον άξονα Χ |
Σημείο ρεύματος στον άξονα Y |
Vcc 9·36V
Θετικός πόλος τροφοδοσίας
|
Σημαντικό ρεύμα στον άξονα Z |
