Νέος δυναμικός Inclinometer ανεφοδιασμός εργοστασίων αισθητήρων γωνίας χαμηλής τιμής αντιδονητικός
▶ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
★ Σειρά (γωνία ±180° ρόλων, γωνία ±90° πισσών, γωνία ±180° αζιμουθίου)
★ Δυναμική ακρίβεια: ± 0.1°
★ Εισαγωγή ΣΥΝΕΧΟΥΣ 9~6V ευρεία τάσης
★ Ευρεία λειτουργία -40~+ 85℃ θερμοκρασίας
★ Ψήφισμα 0.01°
Επίπεδο προστασίας ★ IP67
★ Υψηλό αντιδονητικό performance>2000g
★ Μέγεθος: L72×W47×H22.5mm
▶ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΩΝ
HDA436T, νέα γενιά Α του ψηφιακού αισθητήρα κλίσης MEMS δυναμικού που προωθείται από RION την τεχνολογία. Μπορεί να μετρήσει τις παραμέτρους τοποθέτησης (ρόλος, πίσσα, και αζιμούθιο) ενός κινούμενου μεταφορέα, και κατάλληλος για την κλίση η μέτρηση γωνίας στο πλαίσιο της κίνησης ή vibration.HAD436T έχει έναν ενσωματωμένο μεγάλης ακρίβειας αισθητήρα επιτάχυνσης και γυροσκοπίων, και ενσωματώνει τον αλγόριθμο φίλτρων Carman, ο οποίος μπορεί να μετρήσει τα σε πραγματικό χρόνο στοιχεία κινήσεων του μεταφορέα στο πλαίσιο της κίνησης ή της δόνησης. Οι τρόποι παραγωγής σημάτων όπως RS485/RS232/TTL είναι προαιρετικοί, και η εξελιξιμότητα είναι ισχυρή.
Αυτό το προϊόν υιοθετεί την μη-επαφή που μετρά την αρχή, η οποία μπορεί παραγωγή η τρέχουσες τοποθέτηση και η κλίση σε πραγματικό - χρόνος. Είναι απλό να χρησιμοποιηθεί και δεν πρέπει να ανακτήσει τις σχετικές αλλαγές των δύο επιφανειών. Εσωτερικά ενσωματωμένη μεγάλης ακρίβειας ΑΓΓΕΛΙΑ και μεγάλης ακρίβειας μονάδες γυροσκοπίων για να αντισταθμίσει τη μη γραμμική, ορθογώνια σύζευξη, την κλίση θερμοκρασίας και τη φυγοκεντρική επιτάχυνση σε πραγματικό - χρόνος πολύ εξαλείψτε τα φυγοκεντρικά λάθη που προκαλούνται από την παρέμβαση επιτάχυνσης κινήσεων, βελτιώνει τη δυναμική ακρίβεια μέτρησης προϊόντων προσαρμοστείτε στη μακροπρόθεσμη σύνθετη εργασία μετακινήσεων στις θέσεις και τα σκληρά περιβάλλοντα. Το προϊόν είναι ένας δυναμικός και στατικός με διπλό σύστημα λειτουργίας αισθητήρας μέτρησης με την ισχυρή αντίσταση στην εξωτερική ηλεκτρομαγνητική παρέμβαση. Είναι μια ιδανική επιλογή για το βιομηχανικό έλεγχο αυτοματοποίησης και την στρατιωτικός-πολιτική διπλής χρήσης στάση μέτρησης.
▶ΕΦΑΡΜΟΓΗ ΠΡΟΪΟΝΤΩΝ
★ Κινητήριος έλεγχος σιδηροδρόμων
★ Εξοπλισμός γεώτρησης πετρελαίου
★ Εφαρμογή ανύψωσης σωλήνων ασπίδων
★ Γεωλογικός έλεγχος κλίσης εξοπλισμού
★ Υπόγεια ναυσιπλοΐα τοποθέτησης εγκαταστάσεων γεώτρησης διατρήσεων
★ Μέτρηση τοποθέτησης ναυσιπλοΐας σκαφών
★ Εφαρμογή ανύψωσης σωλήνων ασπίδων
★ Ανίχνευση τοποθέτησης οχημάτων δορυφορικών επικοινωνιών
★ Μέτρηση προσανατολισμού βασισμένη στη γωνία κλίσης
★ Διάφορη μέτρηση κλίσης μηχανημάτων εφαρμοσμένης μηχανικής
Τεχνικά στοιχεία
| HDA436T | ΟΡΟΣ | ΔΕΙΚΤΗΣ | |
| Σειρά μέτρου | - |
Ρόλος ±180°, πίσσα ±90°, αζιμούθιο ±180° (η αρχική αξία σε δύναμη-κάτω είναι 0°) |
|
| Άξονας μέτρου | - | Χ άξονας/άξονας Υ/άξονας Ζ | |
| Ψήφισμα | - | 0.01° | |
| Στατική ακρίβεια | @25℃ | ± 0.05° | |
| Δυναμική ακρίβεια (RMS) | @25℃ | ± 0.1° | |
| Γυροσκόπιο | σειρά | - | ±250°/s |
| Μηά προκατειλημμένη σταθερότητα (μέσος όρος 10s) | - | 8.5°/h | |
| Μηά προκατειλημμένη αστάθεια (Allan) | - | 4.5°/h | |
| Τυχαίος συντελεστής περιπάτων γωνίας (Allan) | - | 0.25°/sqrt (χ) | |
| Επιτάχυνση | σειρά | - | ±8g |
| Προκατειλημμένη σταθερότητα (μέσος όρος 10s) | - | 0.02mg | |
| Προκατειλημμένη αστάθεια (Allan) | - | 0.005mg | |
| Τυχαίος συντελεστής περιπάτων ταχύτητας (Allan) | - | 0.005m/s/sqrt (χ) | |
| Στο σημείο μηδέν temp. συντελεστής | -40~85℃ | ±0.01°/℃ | |
| Temp ευαισθησίας. συντελεστής | -40~85℃ | ≤100ppm/℃ | |
| Δύναμη-στο χρόνο ξεκινήματος | 1S | ||
| Χρόνος απόκρισης | 0.01S | ||
| Σήμα παραγωγής | RS485/RS232/TTL | ||
| Ηλεκτρομαγνητική συμβατότητα | Σύμφωνα με EN61000 και GBT17626 | ||
| MTBF | ≥ 98000 ώρες/χρόνος | ||
| Αντίσταση μόνωσης | ≥100 μεγαόμ | ||
| Αντίσταση αντίκτυπου | 100g @ 11ms, αξονική κατεύθυνση 3 (μισός κολπώδης) | ||
| Αντιδονητικός | 10grms, 10~1000Hz | ||
| Αδιάβροχο επίπεδο | IP67 | ||
| Καλώδιο | Πρότυπα χωρίς καλωδίωση, προαιρετικό βούλωμα αεροπορίας 2m M12 με το unshielded καλώδιο PVC | ||
| Βάρος | ≤165g (αποκλείοντας τα καλώδια) | ||
ΔΙΑΣΤΑΣΗ

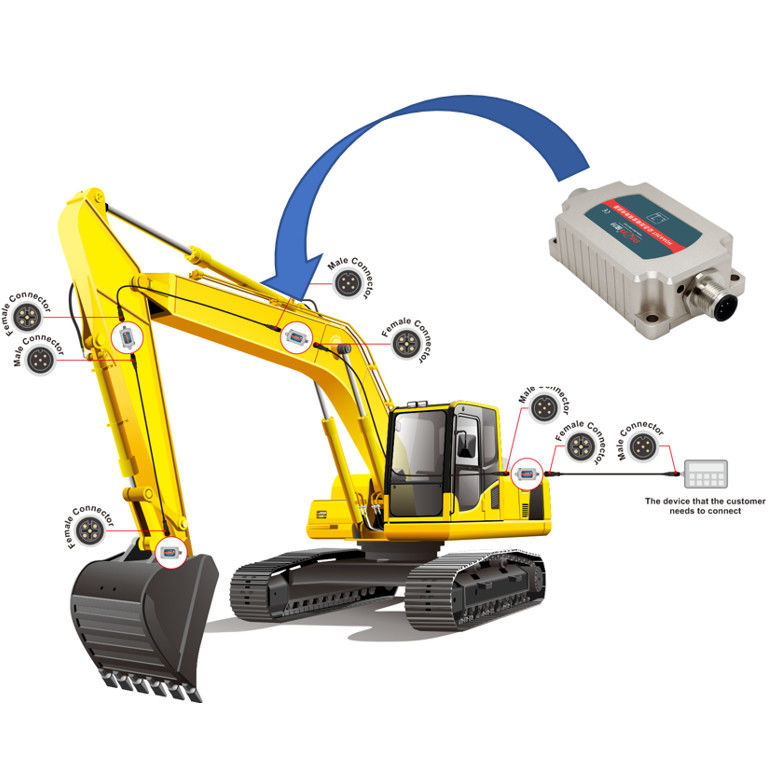

ΜΕΘΟΔΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
