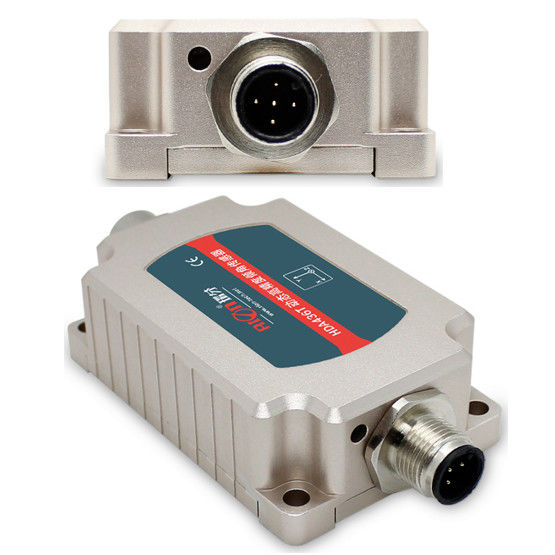

HDA436T Μέτρηση γωνίας κλίσης Τρεις άξονες Δυναμικό κλίνομετρος Δονήσεις
▶ Περιγραφή του προϊόντος
HDA436T,Μια νέα γενιά ψηφιακού δυναμικού αισθητήρα κλίσης MEMS που κυκλοφόρησε από την RION Technology.και κατάλληλο για τη μέτρηση γωνίας κλίσης υπό κίνηση ή δονήσειςΤο.HDA436T διαθέτει ενσωματωμένο αισθητήρα επιτάχυνσης υψηλής ακρίβειας και γυροσκόπησης και ενσωματώνει τον αλγόριθμο φίλτρου Carman, ο οποίος μπορεί να μετρήσει τα δεδομένα κίνησης σε πραγματικό χρόνο του φορέα υπό κίνηση ή δονήσεις.Οι λειτουργίες εξόδου σήματος όπως RS485 / RS232 / TTL είναι προαιρετικές, και η επεκτασιμότητα είναι ισχυρή.
Αυτό το προϊόν χρησιμοποιεί μια αρχή μέτρησης χωρίς επαφή, παρέχοντας σε πραγματικό χρόνο την έξοδο των δεδομένων στάσης και κλίσης.Εξάλειψη της ανάγκης παρακολούθησης των σχετικών αλλαγών μεταξύ δύο επιφανειώνΟ αισθητήρας ενσωματώνει μονάδες υψηλής ακρίβειας μετατροπής αναλογικής σε ψηφιακή (AD) και γυροσκόπιο για την αντιστάθμιση μη γραμμικών διακυμάνσεων, ορθογώνιας σύνδεσης, μετατόπισης θερμοκρασίας,και κεντροφυγική επιτάχυνση σε πραγματικό χρόνοΑυτό μειώνει σημαντικά τα σφάλματα που προκαλούνται από τις φυγοκεντρικές δυνάμεις που προκαλούνται από την κίνηση, βελτιώνοντας τη δυναμική ακρίβεια της μέτρησης.μακροχρόνια λειτουργία σε δύσκολα περιβάλλονταΠρόκειται για αισθητήρα διπλής λειτουργίας, ικανό για δυναμικές και στατικές μετρήσεις, με ισχυρή αντοχή σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές,καθιστώντας την ιδανική λύση για εφαρμογές μέτρησης στάσης βιομηχανικής αυτοματοποίησης.
▶ ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
★ Περιοχή (γωνία κύλισης ±180°, γωνία γωνίας ±90°, γωνία αζιμούθου ±180°)
★ Δυναμική ακρίβεια: ± 0,1°
★ Στατική ακρίβεια: ± 0,05°
★ Έκδοση RS485/232/TTL Προαιρετική
★ Λειτουργία ευρείας θερμοκρασίας -40~+ 85°C
★ DC 9~6V είσοδος ευρείας τάσης
★ Ανάλυση 0,01°
★ Επίπεδο προστασίας IP67/IP68 Προαιρετικό
▶ Εφαρμογή του προϊόντος
★ Παρακολούθηση σιδηροδρομικών μηχανών
★ Εξοπλισμός εξέδρας γεώτρησης
★ Δορυφορική ανάρτηση με τεχνική ασπίδας
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Προσανατολισμός και πλοήγηση στην εξέδρα γεώτρησης
★ Μέτρηση στάσης πλοήγησης πλοίου
★ Μέθοδος εισαγωγής σωλήνων με προστασία
★ Ανίχνευση στάσης οχήματος δορυφορικής επικοινωνίας
★ Μέτρηση προσανατολισμού βάσει γωνίας κλίσης
★ Μετρηση κλίσης διαφόρων μηχανημάτων μηχανικής
Τεχνικά δεδομένα
| HDA436T |
ΕΠΙΣΤΡΟΠΗ |
Δείκτης |
| Πεδίο μέτρησης |
- |
Στροφή ±180°, κλίση ±90°, αζιμούθ ±180°
(η αρχική τιμή κατά την απενεργοποίηση είναι 0°)
|
| Άξονας μέτρησης |
- |
Άξονας Χ / Άξονας Υ / Άξονας Ζ |
| Απόφαση |
- |
00,01° |
| Στατική ακρίβεια |
@ 25°C |
± 0,05° |
| Δυναμική ακρίβεια (RMS) |
@ 25°C |
± 0,1° |
| Γυροσκόπηση |
εύρος |
- |
± 250°/s |
| Μηδενική σταθερότητα κλίσης (μέση διάρκεια 10 δευτερολέπτων) |
- |
8.5°/h |
| Μηδενική αστάθεια προκαταλήψεων. |
- |
4.5°/h |
| Δείκτης συντελεστής τυχαίου περπατήματος ((allan) |
- |
0.25°/sqrt(h) |
| Επιτάχυνση |
εύρος |
- |
±8g |
| Σταθερότητα μεροληψίας (μέσος όρος 10s) |
- |
00,02 mg |
| Ασταθερότητα κλίμακας |
- |
00,005 mg |
| Συντελεστής ταχύτητας τυχαίας κίνησης (αλάν) |
- |
0.005m/s/sqrt(h) |
| Συντελεστής θερμοκρασίας μηδενικού σημείου |
-40°85°C |
±0,01°/°C |
| Συντελεστής θερμοκρασίας ευαισθησίας |
-40°85°C |
≤ 100 ppm/°C |
| Χρόνος εκκίνησης ενεργοποίησης |
1S |
| Χρόνος απόκρισης |
0.01S |
| Σημείο εξόδου |
RS485/RS232/TTL |
| Ηλεκτρομαγνητική συμβατικότητα |
Σύμφωνα με το EN61000 και το GBT17626 |
| ΜΤΠΔ |
≥ 98000 ώρες / ώρα |
| Αντίσταση μόνωσης |
≥ 100 Megohm |
| Αντοχή σε κρούση |
100g @ 11ms,3 άξια κατεύθυνση (μισό σινουσοειδές) |
| Αντι-δονήσεις |
10gms, 10 ‰ 1000Hz |
| Επίπεδο αδιάβροχο |
Διάκριση IP67 |
| Καλώδιο |
Πρότυπο χωρίς καλωδίωση, προαιρετικό 2m M12 αεροπορικό βύσμα με καλώδιο PVC χωρίς προστασία |
| Βάρος |
≤ 165g (εκτός από καλώδια) |
Ηλεκτρικές παραμέτρους
| Παράμετρος |
ΕΠΙΣΤΡΟΠΗ |
ΜΙΝ |
Τύπος |
Επικαιροποίηση |
ΕΝΩΡΙΑ |
| Πρόσθετη τάση |
πρότυπο |
9 |
12 |
24 |
36 |
V |
| ρεύμα λειτουργίας |
χωρίς φορτίο |
|
60mA ((12V) |
|
mA |
| Θερμοκρασία λειτουργίας |
|
-40 |
|
+85 |
°C |
| θερμοκρασία αποθήκευσης |
|
-40 |
|
+85 |
°C |
| |
|
|
|
|
|
|
Μέθοδος εγκατάστασης
▶ ΜΕΧΑΝΙΚΕΣ ΠΑΡΑΜΕΡΑΤΕΡΕΣ
○ Σύνδεσμος: M12 αεροπορική πρίζα 5P σύνδεσμος
○ Επίπεδο προστασίας: IP67
○ Υλικό κελύφους: χημικό κράμα αλουμινίου
○ Εγκατάσταση: Τέσσερις βίδες M4
