Αισθητήρας δόνησης MEMS υψηλής ακρίβειας
, Αισθητήρας δόνησης ιατρικού εξοπλισμού

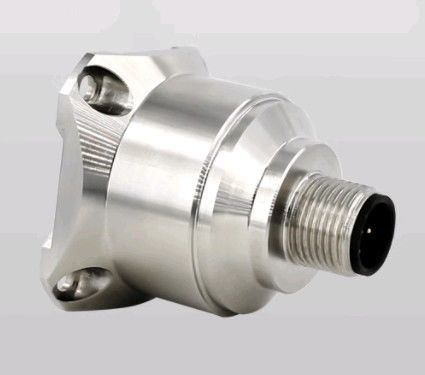

Αισθητήρας δόνησης MEMS υψηλής ακρίβειας AKG392 για ιατρικό εξοπλισμό
AKF392 MEMS DIGITAL VIBRATION SENSOR.pdf
▶ ΕΙΣΑΓΩΓΗ
Ο αισθητήρας δόνησης τριών αξόνων AKG392 είναι ένα προϊόν που αναπτύχθηκε και παράγεται ανεξάρτητα, εφαρμόζεται σε ένα ευρύ φάσμα εφαρμογών, το οποίο καλύπτει πολλούς τομείς όπως δοκιμές δόνησης και δοκιμές πρόσκρουσης. Το προϊόν υιοθετεί ψηφιακή έξοδο διεπαφής με επιλογές όπως RS232/485/TTL. Μπορούν να ρυθμιστούν διαφορετικοί κωδικοί διευθύνσεων, πολλαπλοί Αισθητήρας δόνησηςμπορούν να εγκατασταθούν σε σειρά για μεγάλες αποστάσεις, κάτι που είναι βολικό για πολυσημειακή μέτρηση και ανάλυση δεδομένων. Η εσωτερική επεξεργασία FFT μπορεί να εξάγει απευθείας τη συχνότητα και την ταχύτητα δόνησης του αντικειμένου και Εύρος, βολικό για τους χρήστες να αναλύουν δεδομένα.
Οι χρήστες μπορούν να αλλάξουν τη συχνότητα δειγματοληψίας σύμφωνα με την πραγματική συχνότητα του αντικειμένου για να βελτιώσουν την ακρίβεια μέτρησης συχνότητας. Το AKG392 είναι ένας χωρητικός αισθητήρας μονοκρυσταλλικού πυριτίου, ο οποίος αποτελείται από ένα τσιπ πυριτίου επεξεργασμένο με μικρομηχανές, ένα ASIC χαμηλής ισχύος για ρύθμιση σήματος, έναν μικροεπεξεργαστή για αποθήκευση τιμών αντιστάθμισης και έναν αισθητήρα θερμοκρασίας. Αυτό το προϊόν έχει χαμηλή κατανάλωση ενέργειας, βαθμονόμηση, στιβαρή δομή και σταθερή έξοδο. Η νέα ηλεκτρονική διαμόρφωση παρέχει συμπαγή ισχύ για επαναφορά και προστασία από υπέρταση. Η μακροπρόθεσμη σταθερότητα και η απόκλιση του συντελεστή κλίμακας σε ολόκληρο το εύρος κλίμακας είναι συνήθως μικρότερες από 0,1%. Αυτή η σειρά προϊόντων έχει τα χαρακτηριστικά στιβαρής δομής, χαμηλής κατανάλωσης ενέργειας και εξαιρετικής σταθερότητας απόκλισης, διασφαλίζοντας σταθερή αξιοπιστία εξόδου.
▶ ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
★ Τρεις άξονες (X, Y, Z)
★ Σήμα εξόδου: RS232; RS485; TTL
★ Τάση τροφοδοσίας: 9~36V
★ Αντοχή σε κρούση: 2000G
★ Θερμοκρασία λειτουργίας: -40°C ~ +85°C
★ Θερμοκρασία αποθήκευσης: -40°C ~ +85°C
★ Μέγεθος: L34.3×W34.3×H38.5mm
★ Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (κρούση, δόνηση και θερμοκρασία)
▶ ΕΦΑΡΜΟΓΗ
★ Ιατρικός εξοπλισμός
★ Γέφυρα
★ Αυτοκίνητο
★ Οδοστρωτήρας
★ Καταγραφές ατυχημάτων, παρακολούθηση και πρόβλεψη κόπωσης
★ Παραγωγή αιολικής ενέργειας
★ Μεγάλα μηχανήματα, κινητήρες
★ Δόνηση χαμηλής συχνότητας και αυτόματη παρακολούθηση
★ Παρακολούθηση συστημάτων κυκλοφορίας, ανάλυση οδοστρώματος και ανίχνευση βλαβών σιδηροδρομικών γραμμών υψηλής ταχύτητας
Προδιαγραφές
| AKG392 |
ΠΑΡΑΜΕΤΡΟΙ |
ΜΟΝΑΔΑ |
| Εύρος |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Βαθμονόμηση πόλωσης |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Άξονας μέτρησης |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
άξονας |
| Επαναληψιμότητα ενεργοποίησης/απενεργοποίησης |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Συντελεστής θερμοκρασίας πόλωσης |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(τυπικό) |
| Ανάλυση/κατώφλι (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Μη γραμμικότητα |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Εύρος ζώνης (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Ευαισθησία εγκάρσιου άξονα |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Λόγος ευαισθησίας εγκάρσιας δόνησης |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Συχνότητα συντονισμού |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Ρυθμός εξόδου |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Διεπαφή εξόδου |
RS232/RS485/TTL |
| Πρωτόκολλο |
Πρωτόκολλο RION 68 και πρωτόκολλο MODBUS RTU |
| Αξιοπιστία |
MIL-HDBK-217, Βαθμός 2 |
| Αντοχή σε κρούση |
100g@11ms, 3 Άξονες (Μισό Ημιτονοειδές) |
| Χρόνος ανάκτησης |
<1ms(1000g, 1/2 sin 1ms, Κρούση στον άξονα i) |
| Δόνηση |
20g rms,20~2000Hz (Τυχαίος θόρυβος, o, p, i ενεργούν σε κάθε άξονα για 30 λεπτά) |
| Είσοδος(VDD_VSS) |
9~36 VDC |
| Κατανάλωση ρεύματος λειτουργίας |
<60mA @ 12 VDC |
| Σύνδεσμος |
Βιομηχανικός τυπικός σύνδεσμος M12 |
| Βάρος |
Καθαρό βάρος προϊόντος: 82g, Μαγνητική βάση: 48g, Γωνιακή πλάκα προσαρμογέα 20g |
| Μέγεθος |
Μέγεθος προϊόντος: 34.3*34.3*38.5mm
Μέγεθος μαγνητικής βάσης προσρόφησης: 34.23*34.23*6mm
Μέγεθος γωνιακής πλάκας προσαρμογέα: 36*44*15mm
|
▶ ΣΥΝΔΕΣΗ
|
ΧΡΩΜΑ ΣΠΕΙΡΩΜΑΤΟΣ ΛΕΙΤΟΥΡΓΙΑ ΧΡΩΜΑ
ΛΕΙΤΟΥΡΓΙΑ
|
ΜΑΥΡΟ |
ΛΕΥΚΟ |
ΜΠΛΕ |
ΚΑΦΕ |
| GND |
RS232(RXD)/
RS485(D+)
|
RS232(TXD)/
RS485(D-)
|
Vcc 9～36V |
Μέγεθος
