Inclinometer -40C-+85C ακρίβειας 0,1 βαθμών δυναμική CANBUS υψηλή αποθήκευση
Ανώτατη ακρίβεια 0,1° Δυναμικό κλίμακα CANBUS για -40°C~+85°C Αποθήκευση με μορφή δεδομένων TXT
▶ Περιγραφή του προϊόντος

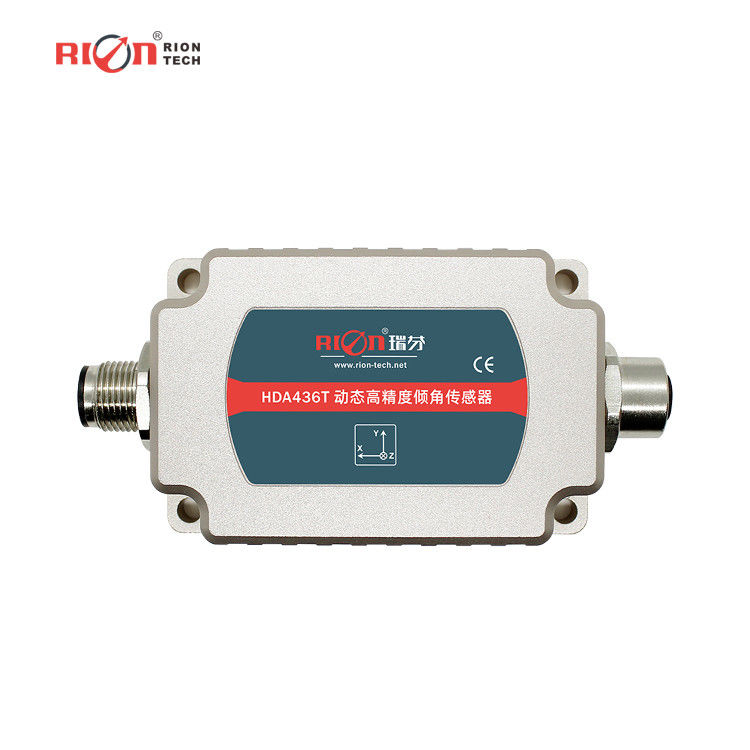

HDA436T/HDA437T Μια νέα γενιά ψηφιακού αισθητήρα δυναμικής κλίσης MEMS που ξεκίνησε από την RION
Η τεχνολογία αυτή μπορεί να μετρήσει τις παραμέτρους στάσης (τροχιά, κλίση και αζιμούθ) ενός κινούμενου φορέα και
κατάλληλο για τη μέτρηση γωνίας κλίσης υπό κίνηση ή δονήσεις.
Το HDA436T έχει ενσωματωμένο υψηλής ακρίβειας αισθητήρα επιτάχυνσης και γυροσκόπησης και ενσωματώνει το φίλτρο Carman
Η μέτρηση των δεδομένων κίνησης σε πραγματικό χρόνο του φορέα υπό κίνηση ή δονήσεις.
το προϊόν διαθέτει διπλή λειτουργία CAN (CAN2.0A / CAN2.0B), η οποία είναι εξαιρετικά επεκτάσιμη.
Το προϊόν αυτό υιοθετεί αρχή μέτρησης χωρίς επαφή, η οποία μπορεί να παράγει την τρέχουσα στάση και
Είναι απλό στη χρήση και δεν χρειάζεται να ανακτήσει τις σχετικές αλλαγές των δύο
επιφάνειες.
Εσωτερικά ενσωματωμένες μονάδες υψηλής ακρίβειας AD και υψηλής ακρίβειας γυροσκόπησης για την αντιστάθμιση των μη γραμμικών,
ορθογώνιο ζεύγημα, μετατόπιση θερμοκρασίας και κεντροαποσταλτική επιτάχυνση σε πραγματικό χρόνο.
Κεντροτροτροφικά σφάλματα που προκαλούνται από παρεμβολές επιτάχυνσης κίνησης, βελτιώνουν τη δυναμική μέτρηση του προϊόντος
Εργασία σε δύσκολα περιβάλλοντα.
Το προϊόν είναι ένας δυναμικός και στατικός αισθητήρας μετρήσεων διπλής λειτουργίας με ισχυρή αντοχή σε εξωτερικές
Είναι κατάλληλο για όλα τα είδη των μεγάλων κλίμακας και υψηλής έντασης σοκ και
Η τεχνολογία αυτή είναι ιδανική για τον έλεγχο και τον έλεγχο της βιομηχανικής αυτοματοποίησης.
μέτρηση της στάσης.
▶ ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
★ Περιοχή (γωνία κύλισης ± 180 °, γωνία γωνίας ± 90 °, γωνία αζιμούθου ± 180 °)
★ Δυναμική ακρίβεια: ± 0,1 °
★ DC 9~36V είσοδος ευρείας τάσης
★ Λειτουργία σε ευρεία θερμοκρασία -40~+ 85 °C
★ Ανάλυση 0,01 °
★ Η έξοδος CAN2.0A/CAN2.0B είναι προαιρετική
★ Υψηλή αντιδοντική απόδοση > 2000g
★ Επίπεδο προστασίας IP67/IP67 Προαιρετικό
▶ Εφαρμογή του προϊόντος
★ Εξοπλισμός χαλίκις υψηλής δόνησης
★ Παρακολούθηση σιδηροδρομικών μηχανών
★ Εξοπλισμός γεωτρήσεις πετρελαίου
★ Εφαρμογή για τη στήριξη σωλήνων με ασπίδα
★ Εφαρμογή για τη στήριξη σωλήνων με ασπίδα
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Ναυσιπλοΐα στάσης υπόγειας εξέδρας γεώτρησης
★ Μέτρηση στάσης πλοήγησης πλοίου
★ Ανίχνευση στάσης οχήματος δορυφορικής επικοινωνίας
★ Μέτρηση προσανατολισμού βάσει γωνίας κλίσης
★ Μετρηση κλίσης διαφόρων μηχανημάτων μηχανικής
| HDA436T | Υπόθεση | Δείκτης |
| Πεδίο μέτρησης | | Στροφή ± 180 °, κλίση ± 90 °, αζιμούθ ± 180 ° (η αρχική τιμή κατά την απενεργοποίηση είναι 0 °) |
| Άξονας μέτρησης | | Άξονας Χ / Άξονας Υ / Άξονας Ζ |
| Απόφαση | | 00,01° |
| Στατική ακρίβεια | @ 25°C | ± 0,05° |
| Δυναμική ακρίβεια | @ 25°C | ± 0,1° |
Γυροσκόπηση | εύρος | - | ± 250°/s |
| Μηδενική σταθερότητα κλίσης (μέση διάρκεια 10 δευτερολέπτων) | - | 8.5°/h |
| Μηδενική αστάθεια προκαταλήψεων. | - | 4.5°/h |
| Δείκτης συντελεστής τυχαίου περπατήματος ((allan) | - | 0.25°/sqrt(h) |
Επιτάχυνση | εύρος | - | ±8g |
| Σταθερότητα μεροληψίας (μέσος όρος 10s) | - | 00,02 mg |
| Ασταθερότητα κλίμακας | - | 00,005 mg |
| Συντελεστής ταχύτητας τυχαίας κίνησης (αλάν) | - | 0.005m/s/sqrt(h) |
| Συντελεστής θερμοκρασίας μηδενικού σημείου | -40°85°C | ±0,01°/°C |
| Συντελεστής θερμοκρασίας ευαισθησίας | -40°85°C | ≤ 100 ppm/°C |
| Χρόνος εκκίνησης ενεργοποίησης | 1S |
| Χρόνος απόκρισης | 0.01S |
| Σημείο εξόδου | Οδηγία 2009/68/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2009/72/ΕΚ (ΕΕ L 347 της 20.12.2010, σ. 1). |
| Ηλεκτρομαγνητική συμβατικότητα | Σύμφωνα με το EN61000 και το GBT17626 |
| ΜΤΠΔ | ≥ 98000 ώρες / ώρα |
| Αντίσταση μόνωσης | ≥ 100 Megohm |
| Αντοχή σε κρούση | 100g @ 11ms, 3 αξονικές κατευθύνσεις (μισό σινουσίδιο) |
| Αντι-δονήσεις | 10gms, 10 ‰ 1000Hz |
| Επίπεδο αδιάβροχο | Τυπική διαμόρφωση: IP67 προαιρετική διαμόρφωση: IP68 ή IP68 με καλώδιο αντιδοντικής |
| Καλώδιο | Πρότυπο χωρίς καλωδίωση, προαιρετικό 2m M12 αεροπορικό βύσμα με καλώδιο PVC χωρίς προστασία |
| Βάρος | Μονή σύνδεση ≤ 165g / διπλή σύνδεση ≤ 180g (χωρίς καλώδιο) |
▶ Ηλεκτρικές παραμέτρους
| Παράμετρος | ΕΠΙΣΤΡΟΠΗ | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
| Πρόσθετη τάση | πρότυπο | 9 | 12 | 24 | 36 | V |
| ρεύμα λειτουργίας | χωρίς φορτίο | | 60mA ((12V) | | mA |
| Θερμοκρασία λειτουργίας | | -40 | | +85 | °C |
| θερμοκρασία αποθήκευσης | | -40 | | +85 | °C |
