Διπλό Inclinometer IP67 άξονα
, Διπλό Inclinometer άξονα PWM
, RS232 Inclinometer αισθητήρων κλίσης
Μέτρηση του άξονα: |
XY |
Μέτρηση της σειράς:: |
±1~±90° προαιρετικός |
Ακριβότητα:: |
αναφερθείτε στα τεχνικά στοιχεία |
Τάση που εισάγεται ευρεία:: |
9~36v |
Εργασία σε ευρεία θερμοκρασία:: |
-40~+85°C |
Ψήφισμα:: |
0.01° |
Τάξη προστασίας: |
Διάκριση IP67 |
Υψηλή απόδοση κατά των δονήσεων: |
> 2000 g |
μέγεθος:: |
90*40*26mm (προσαρμοσμένος) |
Τρόπος εξόδου: |
RS232/RS485/RS422/PWM/CAN (προαιρετικός) |
Χρήση: |
Αισθητήρας θέσης |
Αποδόσεις: |
Ψηφιακός αισθητήρας |

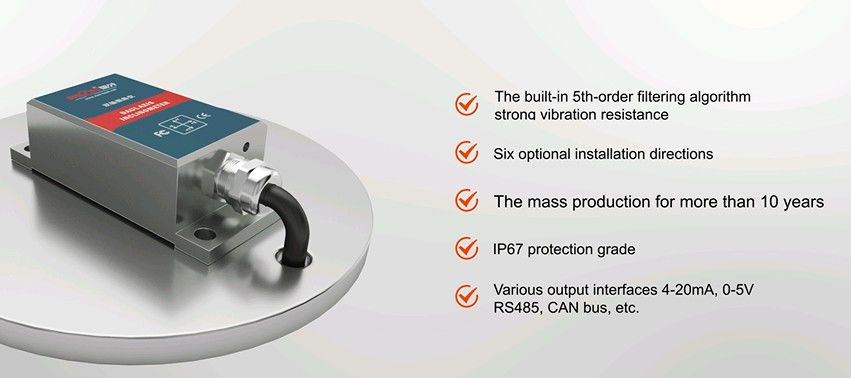

Διπλό Inclinometer άξονα SCA116T SCA126T με την προστασία παραγωγής IP67 RS232/RS485
SCA116T&SCA126T Δύο άξονες κλίμακας μετρητής κλίμακας w/ RS232/RS485 Έκδοση, προστασία IP67
▶Ειδικά χαρακτηριστικά
★ Μέτρηση κλίσης μεμονωμένου / διπλού άξονα
★ Πεδίο ±1±90° προαιρετικό
★ Δύο πρωτόκολλα επικοινωνίας είναι προαιρετικά
★ Συνεχή τάση εισόδου ευρείας τάσης 9V36V
★ Λειτουργία σε ευρεία θερμοκρασία -40°+ 85°C
★ Ανάλυση 0,01 °
★ Επίπεδο προστασίας IP67
★ Υψηλή αντιδοντική απόδοση > 2000g
★ Άμεση διεπαφή με μολύβι
▶Εφαρμογή
★ Ψάχνω με δορυφορική κεραία
★ Παρακολούθηση σιδηροδρομικών μηχανών
★ Εξοπλισμός γεωτρήσεις πετρελαίου
★ Ανίχνευση της πλατφόρμας οχήματος με ραντάρ
★ Ναυσιπλοΐα στάσης υπόγειας εξέδρας γεώτρησης
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Εφαρμογή για την ανάκτηση ασπίδας
★ Μέτρηση στάσης πλοήγησης πλοίου
★ Μετρηση κλίσης διαφόρων κατασκευαστικών μηχανημάτων
★ Μέτρηση της κατεύθυνσης με βάση τη γωνία κλίσης
★ Ανίχνευση στάσης του οχήματος δορυφορικής επικοινωνίας
▶ Παραγωγή
Το SCA116T & SCA126T είναι ο αισθητήρας κλίσης εξόδου MODBUS που κυκλοφόρησε από την RION Technology για βιομηχανικό έλεγχο πεδίου.Ενσωματωμένος μετατροπέας διαφορικού 16bit υψηλής ακρίβειας, μέσω του αλγόριθμου φιλτραρίσματος 5ης τάξης, μπορεί να μετρήσει την κλίση και τη γωνία γωνίας της εξόδου του αισθητήρα σε σχέση με το οριζόντιο επίπεδο. ενσωματωμένος ψηφιακός αισθητήρας θερμοκρασίας υψηλής ακρίβειαςI, the temperature drift of the sensor can be corrected according to the change of the built-in temperature sensor to ensure the high repeatability of the product in low temperature and high temperature environmentsΗ συχνότητα έκδοσης μπορεί να είναι μέχρι και 18Hz.Το προϊόν ανήκει σε πραγματικό βιομηχανικό προϊόν, με αξιόπιστες και σταθερές επιδόσεις, καλή επεκτασιμότητα και πολλαπλές επιλογές εξόδου.
▶ ΠΑΡΑΡΑΜΕΤΡΕΣ ΔΕΥΛΕΣΗΣ
| SCA116T/126T |
ΕΠΙΣΤΡΟΠΗ |
Παράμετρος |
ΕΝΩΡΙΑ |
| Πεδίο μέτρησης |
|
±10 |
±30 |
± 60 |
± 90 |
° |
| Άξονας μέτρησης |
|
Χ Y |
Χ Y |
Χ Y |
Χ Y |
άξονας |
| Απόφαση |
|
0.01 |
0.01 |
0.01 |
0.01 |
° |
| Ακριβότητα μέτρησης |
@ 25°C |
0.02 |
0.03 |
0.05 |
0.06 |
° |
| Μακροπρόθεσμη σταθερότητα |
|
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Μηδενικός συντελεστής θερμοκρασίας |
-40°85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/°C |
| Δείκτης θερμοκρασίας ευαισθησίας |
-40°85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Δύναμη στην ώρα της |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Χρόνος απόκρισης |
|
0.02 |
0.02 |
0.02 |
0.02 |
σ |
| Ποσοστό παραγωγής |
5Hz, 15Hz, 35Hz, 50Hz Προαιρετικά |
| Πρωτόκολλο επικοινωνίας |
MODBUS / ROIN 68 Προαιρετικό |
| ΕΜΚ |
Σύμφωνα με το EN61000 και το GBT17626c |
| ΜΤΠΔ |
≥50000 ώρες/ φορές |
| Αντίσταση μόνωσης |
≥ 100MΩ |
| Αδιάβροχο |
100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) |
| Αντι-δονήσεις |
10gms, 10 ‰ 1000Hz |
| Κατηγορία προστασίας |
Διάκριση IP67 |
| Καλώδια |
Πρότυπο ως μήκος 1 μέτρου, ανθεκτικό στην φθορά, αδιάβροχο στο λάδι, μεγάλης θερμοκρασίας, προστατευμένο καλώδιο 4 * 0,4mm2 |
| Βάρος |
165g (εκτός καλωδίου) |
* Αυτή η παράμετρος απόδοσης περιλαμβάνει μόνο τις σειρές ± 10 °, ± 30 °, ± 60 °, ± 90 ° ως αναφορά, για άλλες περιοχές μέτρησης, παρακαλούμε ανατρέξτε στις παρακάτω παραμέτρους.
▶ Ηλεκτρικές παραμέτρους
 Παράμετροι |
ΕΠΙΣΤΡΟΠΗ |
ΜΙΝ |
Τυπικό |
Επικαιροποίηση |
ΕΝΩΡΙΑ |
| Τετάρτη |
Τυπικόd |
9 |
12,24 |
36 |
V |
| |
Προαιρετικό |
|
5 |
|
V |
| ρεύμα λειτουργίας |
5V |
|
42 |
|
mA |
| 12V |
|
26 |
|
mA |
| 24 |
|
17 |
|
mA |
| Εργαζόμενος προσωρινά. |
|
-40 |
|
+85 |
°C |
| Κρατήστε θερμοκρασία. |
|
-40 |
|
+85 |
°C |
