Ψηφιακό Triaxial επιταχύμετρο
, Με την ταχύτητα μετατοπίσεων
, Ψηφιακό Triaxial επιταχύμετρο RS485

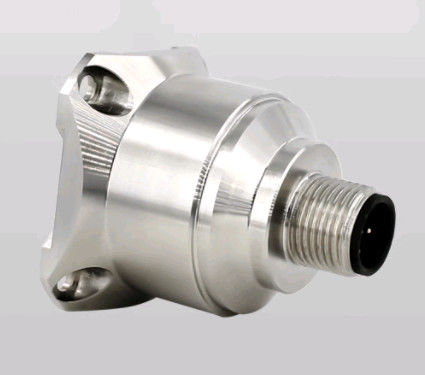

AKG392 Ψηφιακό τριάξιο επιταχυντή με αισθητήρα δονήσεων ταχύτητας μετατόπισης
AKG392 Τριάξιο επιταχυνόμετρο ψηφιακού τύπου με αισθητήρα δονήσεων ταχύτητας μετατόπισης συχνότητας εξόδου
▶ΚΥΡΙΣΤΙΚΟ
★ Τρεις άξονες (X, Y, Z)
★ Σήμα εξόδου: RS232, RS485, TTL
★ Η τάση τροφοδοσίας: 9~36V
★ Αντίσταση στις συγκρούσεις: 2000G
★ Εργασιακή θερμοκρασία: -40°C ~ +85°C
★ Θερμοκρασία αποθήκευσης: -40°C ~ +85°C
★ Μέγεθος: L34.3×W34.3×H38.5mm
★ Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (σόκ, δονήσεις και θερμοκρασία)
▶Εφαρμογή
★ Ιατρικός εξοπλισμός
★ Γέφυρα
★ Αυτοκίνητο
★ Ρολάρι δρόμου
★ Καταγραφές συγκρούσεων, παρακολούθηση και πρόβλεψη της κόπωσης
★ Παραγωγή αιολικής ενέργειας
★ Μεγάλα μηχανήματα, κινητήρες
★ Χαμηλής συχνότητας δονήσεις και αυτόματη παρακολούθηση
★ Παρακολούθηση του συστήματος κυκλοφορίας, ανάλυση του δρόμου και ανίχνευση σφαλμάτων σιδηροδρόμων υψηλών ταχυτήτων
▶ ΠΡΟΣΟΧΗ
Το τριάξιο επιταχυνόμετρο AKG392 είναι ένα νέο επιταχυνόμετρο που αναπτύχθηκε και παράγεται ανεξάρτητα από την Rion Technology και εφαρμόζεται σε ένα ευρύ φάσμα εφαρμογών.που καλύπτει πολλούς τομείς, όπως δοκιμές δονήσεων και δοκιμές συγκρούσεωνΤο προϊόν υιοθετεί ψηφιακή έξοδος διεπαφής με επιλογές όπως RS232/485/TTL. Διαφορετικοί κωδικοί διευθύνσεων μπορούν να ορίζονται, πολλαπλά επιταχυντήρια μπορούν να εγκατασταθούν σε σειρά για μεγάλες αποστάσεις,που είναι βολικό για πολλαπλές μετρήσεις σημείων και ανάλυση δεδομένωνΗ εσωτερική επεξεργασία FFT μπορεί να παράγει απευθείας τη συχνότητα δονήσεων αντικειμένου και την ταχύτητα και το εύρος, που είναι βολικό για τους χρήστες να αναλύουν δεδομένα.
Οι χρήστες μπορούν να αλλάξουν τη συχνότητα δειγματοληψίας σύμφωνα με την πραγματική συχνότητα του αντικειμένου για να βελτιώσουν την ακρίβεια της μέτρησης της συχνότητας.που αποτελείται από ένα τσιπ πυριτίου που επεξεργάζεται από μικρομηχανέςΤο προϊόν αυτό διαθέτει χαμηλή κατανάλωση ενέργειας, βαθμονόμηση, ανθεκτική δομή,και σταθερή παραγωγήΗ νέα ηλεκτρονική διαμόρφωση παρέχει ισχύ στερεής κατάστασης για επαναφορά και προστασία από υπερτάσεις.Η μακροπρόθεσμη σταθερότητα και η απόκλιση του συντελεστή κλίμακας στο εύρος πλήρους κλίμακας είναι συνήθως μικρότερη από 0Η σειρά αυτή προϊόντων έχει τα χαρακτηριστικά της ανθεκτικής δομής, της χαμηλής κατανάλωσης ενέργειας και της εξαιρετικής σταθερότητας απόκλισης, εξασφαλίζοντας σταθερή αξιοπιστία της παραγωγής.
Προδιαγραφές
| AKG392 |
Παράμετροι |
ΕΝΩΡΙΑ |
| Πεδίο |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Καθορισμός της μεροληψίας |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
μg |
| Άξονας μέτρησης |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
Χ, Υ, Ζ |
άξονας |
| Επαναληπτότητα ενεργοποίησης/αποσύνδεσης |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Συντελεστής θερμοκρασίας διαχωρισμού |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/°C (τυπικό) |
| Ανάλυση/οριακό όριο (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg (max) |
| Μη γραμμικότητα |
< 0.5 |
< 0.8 |
< 1 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Διάταξη ζώνης (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Ευαισθησία διατομής |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Αναλογία ευαισθησίας στα εγκάρσια δονήματα |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Συχνότητα συντονισμού |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Ποσοστό παραγωγής |
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz |
| Διασύνδεση εξόδου |
RS232/RS485/TTL |
| Πρωτόκολλο |
Πρωτόκολλο RION 68 και πρωτόκολλο MODBUS RTU |
| Αξιόπιστη |
MIL-HDBK-217, βαθμός 2 |
| Αντοχή σε κρούση |
100g@11ms, 3 άξονες κατεύθυνση (μισό σινουροειδές) |
| Χρόνος Ανάκτησης |
<1ms(1000g, 1/2 sin 1ms, αντίκτυπος στον άξονα i) |
| Δονήσεις |
20g rms, 20~2000Hz (Στυπηρός θόρυβος, o, p, i ενεργεί σε κάθε άξονα για 30 λεπτά) |
| Εισαγωγή ((VDD_VSS) |
9~36 VDC |
| Κατανάλωση ρεύματος λειτουργίας |
< 60mA @ 12 VDC |
| Συνδετήρας |
Σύνδεσμος M12 βιομηχανικής προδιαγραφής |
| Βάρος |
Καθαρό βάρος του προϊόντος: 82g, μαγνητική βάση: 48g, πλάκα προσαρμογής σε σχήμα L 20g |
| Μέγεθος |
Μέγεθος προϊόντος: 34,3*34,3*38,5mm
Μέγεθος βάσης μαγνητικής προσρόφησης: 34,23*34,23*6mm
Μέγεθος πλάκας προσαρμογέα σε σχήμα L: 36*44*15mm
|
▶ INDEX PARAMETER VIBRATION (Δείκτης παραμέτρων δονήσεων)
Η συχνότητα δονήσεων, η ταχύτητα και η μετατόπιση του προϊόντος προέρχονται από την ανάλυση δεδομένων, όπου η συχνότητα είναι η κύρια συχνότητα της συχνότητας δονήσεων του τρέχοντος αντικειμένου,η ταχύτητα είναι η μέγιστη ταχύτητα δονήσεωνΛόγω της ακανόνιστης δόνησης του αντικειμένου, τα δεδομένα χρησιμοποιούνται μόνο ως αναφορά.
| Δείκτης |
Αξία |
ΕΝΩΡΙΑ |
| Επιτάχυνση |
2,4,8,10,20,40 |
g |
| Ταχύτητα |
Ταχύτητα δονήσεων |
m/s |
| Αμβέλεια |
Αξία εύρους δονήσεων |
m |
| Συχνότητα |
0 ~ 500 |
Hz |
| Ανάλυση συχνότητας |
4 |
Hz |
