AKG392 Ψηφιακός αισθητήρας δονήσεων
, Αισθητήρας δονήσεων AKG392 MEMS
, AKG392 Αισθητήρας ταχύτητας μετατόπισης

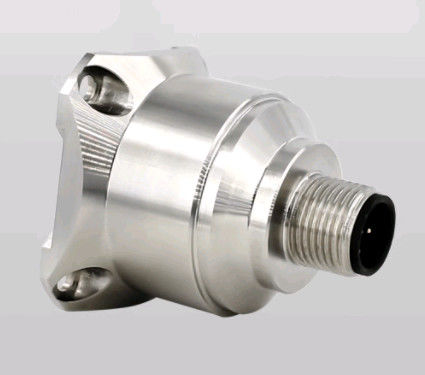

AKG392 MEMS DIGITAL αισθητήρας δονήσεων με αισθητήρα δονήσεων ταχύτητας μετατόπισης
▶ ΚΎΡΙΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ
★ Τρεις άξονες (X, Y, Z)
★ Σήμα εξόδου: RS232; RS485; TTL
★ Τάση τροφοδοσίας: 9~36V
★ Αντοχή σε κρούση: 2000G
★ Θερμοκρασία λειτουργίας: -40°C ~ +85°C
★ Θερμοκρασία αποθήκευσης: -40°C ~ +85°C
★ Μέγεθος: L34.3×W34.3×H38.5mm
★ Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (κρούση, δόνηση και θερμοκρασία)
▶ ΕΦΑΡΜΟΓΗ
★ Ιατρικός εξοπλισμός
★ Γέφυρα
★ Αυτοκίνητο
★ Οδοστρωτήρας
★ Καταγραφές κρούσεων, παρακολούθηση και πρόβλεψη κόπωσης
★ Παραγωγή αιολικής ενέργειας
★ Μεγάλα μηχανήματα, κινητήρες
★ Παρακολούθηση χαμηλών συχνοτήτων δόνησης και αυτόματη παρακολούθηση
★ Παρακολούθηση συστημάτων κυκλοφορίας, ανάλυση οδοστρώματος και ανίχνευση βλαβών σιδηροδρομικών γραμμών υψηλής ταχύτητας
▶ ΕΙΣΑΓΩΓΗ
Ο αισθητήρας δόνησης τριών αξόνων AKG392 είναι ένα προϊόν που αναπτύχθηκε και παράγεται ανεξάρτητα, εφαρμόζεται σε ένα ευρύ φάσμα εφαρμογών, το οποίο καλύπτει πολλούς τομείς όπως δοκιμές δόνησης και δοκιμές κρούσης. Το προϊόν υιοθετεί ψηφιακή διεπαφή εξόδου με επιλογές όπως RS232/485/TTL. Μπορούν να οριστούν διαφορετικοί κωδικοί διευθύνσεων, πολλαπλοί Αισθητήρας δόνησης μπορούν να εγκατασταθούν σε σειρά για μεγάλη απόσταση, κάτι που είναι βολικό για μέτρηση πολλαπλών σημείων και ανάλυση δεδομένων. Η εσωτερική επεξεργασία FFT μπορεί να εξάγει απευθείας τη συχνότητα και την ταχύτητα δόνησης του αντικειμένου και Εύρος, βολικό για τους χρήστες να αναλύουν δεδομένα.
Οι χρήστες μπορούν να αλλάξουν τη συχνότητα δειγματοληψίας σύμφωνα με την πραγματική συχνότητα του αντικειμένου για να βελτιώσουν την ακρίβεια μέτρησης συχνότητας. Το AKG392 είναι ένας αισθητήρας χωρητικότητας μονοκρυσταλλικού πυριτίου, ο οποίος αποτελείται από ένα τσιπ πυριτίου επεξεργασμένο με μικρομηχανές, ένα ASIC χαμηλής κατανάλωσης για ρύθμιση σήματος, έναν μικροεπεξεργαστή για αποθήκευση τιμών αντιστάθμισης και έναν αισθητήρα θερμοκρασίας. Αυτό το προϊόν έχει χαμηλή κατανάλωση ενέργειας, βαθμονόμηση, στιβαρή δομή και σταθερή έξοδο. Η νέα ηλεκτρονική διαμόρφωση παρέχει συμπαγή ισχύ για επαναφορά και προστασία από υπέρταση. Η μακροπρόθεσμη σταθερότητα και η απόκλιση του συντελεστή κλίμακας σε ολόκληρο το εύρος κλίμακας είναι τυπικά μικρότερες από 0,1%. Αυτή η σειρά προϊόντων έχει τα χαρακτηριστικά της στιβαρής δομής, της χαμηλής κατανάλωσης ενέργειας και της εξαιρετικής σταθερότητας απόκλισης, διασφαλίζοντας σταθερή αξιοπιστία εξόδου.
Προδιαγραφές
| AKG392 |
ΠΑΡΑΜΕΤΡΟΙ |
ΜΟΝΑΔΑ |
| Εύρος |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Βαθμονόμηση πόλωσης |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Άξονας μέτρησης |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
άξονας |
| Επαναληψιμότητα ενεργοποίησης/απενεργοποίησης |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Συντελεστής θερμοκρασίας πόλωσης |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(τυπικό) |
| Ανάλυση/κατώφλι (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Μη γραμμικότητα |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Εύρος ζώνης (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Ευαισθησία διασταυρούμενου άξονα |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Λόγος ευαισθησίας εγκάρσιας δόνησης |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Συχνότητα συντονισμού |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Ρυθμός εξόδου |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Διεπαφή εξόδου |
RS232/RS485/TTL |
| Πρωτόκολλο |
Πρωτόκολλο RION 68 και πρωτόκολλο MODBUS RTU |
| Αξιοπιστία |
MIL-HDBK-217, Βαθμός 2 |
| Αντοχή σε κρούση |
100g@11ms, 3 Άξονες (Μισό Ημιτονοειδές) |
| Χρόνος ανάκτησης |
<1ms(1000g, 1/2 ημίτονο 1ms, Κρούση στον άξονα i) |
| Δόνηση |
20g rms,20~2000Hz (Τυχαίος θόρυβος, o, p, i ενεργούν σε κάθε άξονα για 30 λεπτά) |
| Είσοδος(VDD_VSS) |
9~36 VDC |
| Κατανάλωση ρεύματος λειτουργίας |
<60mA @ 12 VDC |
| Σύνδεσμος |
Βιομηχανικός τυπικός σύνδεσμος M12 |
| Βάρος |
Καθαρό βάρος προϊόντος: 82g, Μαγνητική βάση: 48g, Γωνιακός προσαρμογέας 20g |
| Μέγεθος |
Μέγεθος προϊόντος: 34.3*34.3*38.5mm
Μέγεθος μαγνητικής βάσης: 34.23*34.23*6mm
Μέγεθος γωνιακού προσαρμογέα: 36*44*15mm
|
▶ ΔΕΙΚΤΗΣ ΠΑΡΑΜΕΤΡΩΝ ΔΟΝΗΣΗΣ
Η συχνότητα, η ταχύτητα και η μετατόπιση δόνησης του προϊόντος προέρχονται από ανάλυση δεδομένων, όπου η συχνότητα είναι η κύρια συχνότητα της τρέχουσας δόνησης του αντικειμένου, η ταχύτητα είναι η μέγιστη ταχύτητα δόνησης και η μετατόπιση είναι η μέγιστη τιμή εύρους του αντικειμένου δόνησης. Λόγω της αταξίας της δόνησης του αντικειμένου, τα δεδομένα χρησιμοποιούνται μόνο ως αναφορά.
| ΔΕΙΚΤΗΣ |
ΤΙΜΗ |
ΜΟΝΑΔΑ |
| Επιτάχυνση |
2,4,8,10,20,40 |
g |
| Ταχύτητα |
Ταχύτητα δόνησης |
m/s |
| Εύρος |
Τιμή εύρους δόνησης |
m |
| Συχνότητα |
0~500 |
Hz |
| Ανάλυση συχνότητας |
4 |
Hz |
