Λεπτομέρειες προιόντος
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: RION
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: AKG392-485
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: $235.00/Pieces
Συσκευασία λεπτομέρειες: 1pcs αισθητήρας δόνησης σε κάθε εσωτερικό κιβώτιο, 50pcs/ctn
Χρόνος παράδοσης: 7 ημέρες για τα δείγματα
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 3000 PCS/MONTH
Ονομασία: |
δονητικός αισθητήρας |
Αποδόσεις: |
RS485 |
Επαναληπτότητα ενεργοποίησης/αποσύνδεσης: |
< 2 mg |
Μη γραμμικότητα: |
<0> |
Εύρος ζώνης (3DB): |
500Hz |
Συχνότητα αντήχησης: |
5.5kHz |
Ονομασία: |
δονητικός αισθητήρας |
Αποδόσεις: |
RS485 |
Επαναληπτότητα ενεργοποίησης/αποσύνδεσης: |
< 2 mg |
Μη γραμμικότητα: |
<0> |
Εύρος ζώνης (3DB): |
500Hz |
Συχνότητα αντήχησης: |
5.5kHz |

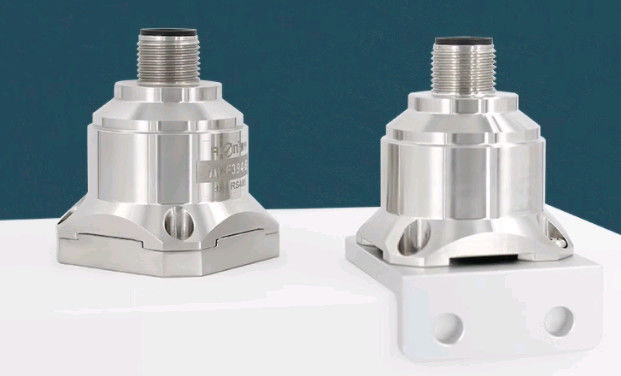

AKG392 Βιομηχανία MEMS Τρεις άξονες επιταχυντή αισθητήρα με ταχύτητα και πλάτος εξόδου
▶ΚΥΡΙΣΤΙΚΟ
★ Τρεις άξονες (X, Y, Z)
★ Σήμα εξόδου: RS232, RS485, TTL
★ Η τάση τροφοδοσίας: 9~36V
★ Αντίσταση στις συγκρούσεις: 2000G
★ Εργασιακή θερμοκρασία: -40°C ~ +85°C
★ Θερμοκρασία αποθήκευσης: -40°C ~ +85°C
★ Μέγεθος: L34.3×W34.3×H38.5mm
★ Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (σόκ, δονήσεις και θερμοκρασία)
▶Εφαρμογή
★ Ιατρικός εξοπλισμός
★ Γέφυρα
★ Αυτοκίνητο
★ Ρολάρι δρόμου
★ Καταγραφές συγκρούσεων, παρακολούθηση και πρόβλεψη της κόπωσης
★ Παραγωγή αιολικής ενέργειας
★ Μεγάλα μηχανήματα, κινητήρες
★ Χαμηλής συχνότητας δονήσεις και αυτόματη παρακολούθηση
★ Παρακολούθηση του συστήματος κυκλοφορίας, ανάλυση του δρόμου και ανίχνευση σφαλμάτων σιδηροδρόμων υψηλών ταχυτήτων
▶ ΠΡΟΣΟΧΗ
Το τριάξιο επιταχυνόμετρο AKG392 είναι ένα νέο επιταχυνόμετρο που αναπτύχθηκε και παράγεται ανεξάρτητα από την Rion Technology και εφαρμόζεται σε ένα ευρύ φάσμα εφαρμογών.που καλύπτει πολλούς τομείς, όπως δοκιμές δονήσεων και δοκιμές συγκρούσεωνΤο προϊόν υιοθετεί ψηφιακή έξοδος διεπαφής με επιλογές όπως RS232/485/TTL. Διαφορετικοί κωδικοί διευθύνσεων μπορούν να ορίζονται, πολλαπλά επιταχυντήρια μπορούν να εγκατασταθούν σε σειρά για μεγάλες αποστάσεις,που είναι βολικό για πολλαπλές μετρήσεις σημείων και ανάλυση δεδομένωνΗ εσωτερική επεξεργασία FFT μπορεί να παράγει απευθείας τη συχνότητα δονήσεων αντικειμένου και την ταχύτητα και το εύρος, που είναι βολικό για τους χρήστες να αναλύουν δεδομένα.
Οι χρήστες μπορούν να αλλάξουν τη συχνότητα δειγματοληψίας σύμφωνα με την πραγματική συχνότητα του αντικειμένου για να βελτιώσουν την ακρίβεια της μέτρησης της συχνότητας.που αποτελείται από ένα τσιπ πυριτίου που επεξεργάζεται από μικρομηχανέςΤο προϊόν αυτό διαθέτει χαμηλή κατανάλωση ενέργειας, βαθμονόμηση, ανθεκτική δομή,και σταθερή παραγωγήΗ νέα ηλεκτρονική διαμόρφωση παρέχει ισχύ στερεής κατάστασης για επαναφορά και προστασία από υπερτάσεις.Η μακροπρόθεσμη σταθερότητα και η απόκλιση του συντελεστή κλίμακας στο εύρος πλήρους κλίμακας είναι συνήθως μικρότερη από 0Η σειρά αυτή προϊόντων έχει τα χαρακτηριστικά της σταθερής δομής, της χαμηλής κατανάλωσης ενέργειας και της εξαιρετικής σταθερότητας απόκλισης, εξασφαλίζοντας σταθερή αξιοπιστία της παραγωγής
▶ ΕΠΙΠΕΔΕΣ
| AKG392 | Παράμετροι | ΕΝΩΡΙΑ | |||||
| Πεδίο | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Καθορισμός της μεροληψίας | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | μg |
| Άξονας μέτρησης | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | Χ, Υ, Ζ | άξονας |
| Επαναληπτότητα ενεργοποίησης/αποσύνδεσης | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Συντελεστής θερμοκρασίας διαχωρισμού | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (τυπικό) |
| Ανάλυση/οριακό όριο (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Μη γραμμικότητα | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Διάταξη ζώνης (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Ευαισθησία διατομής | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Αναλογία ευαισθησίας στα εγκάρσια δονήματα | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Πυκνότητα θορύβου | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| Συχνότητα συντονισμού | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Ποσοστό παραγωγής | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Διασύνδεση εξόδου | RS232/RS485/TTL | ||||||
| Πρωτόκολλο | Πρωτόκολλο RION 68 και πρωτόκολλο MODBUS RTU | ||||||
| Εισαγωγή ((VDD_VSS) | 9~36 VDC | ||||||
| Κατανάλωση ρεύματος λειτουργίας | < 60mA @ 12 VDC | ||||||
| Συνδετήρας | Σύνδεσμος M12 βιομηχανικής προδιαγραφής | ||||||
| Βάρος | Καθαρό βάρος του προϊόντος: 82g, μαγνητική βάση: 48g, πλάκα προσαρμογής σε σχήμα L 20g | ||||||
| Μέγεθος |
Μέγεθος προϊόντος: 34,3*34,3*38,5mm Μέγεθος βάσης μαγνητικής προσρόφησης: 34,23*34,23*6mm Μέγεθος πλάκας προσαρμογέα σε σχήμα L: 36*44*15mm |
||||||
▶Σύνδεση
|
ΧΡΑΣΤΙΚΟ ΚΑΛΟΥΡΙΟ ΔΟΥΛΗΜΑ ΧΡΑΣΤΙΚΟ ΕΠΙΧΡΗΜΑ |
Μαύρο | Λευκό | ΚΑΛΟ | Καφέ |
| Εθνική Τράπεζα |
RS232 ((RXD) / RS485(D+) |
RS232 ((TXD) / RS485(Δ-) |
Vcc 9·36V |
▶ ΠΡΟΤΟΚΟΛΟ επικοινωνίας
Το προϊόν περιλαμβάνει πρωτόκολλο 68 και δύο πρωτόκολλα MODBUS RTU. Οι προεπιλεγμένες παραμέτρους διαμόρφωσης του πρωτοκόλλου είναι οι εξής:
| Πρωτόκολλο | Πρωτόκολλο RION 68 | MODBUS-RTU |
| Κωδικός διεύθυνσης | 0 | 1 |
| Διεύθυνση εκπομπής | 255 | 0 |
| Δυνατότητα εκπομπής | 9600 | 9600 |
| Μικρή ισοτιμία | Καμία ισοτιμία | Ίση ισοτιμία |
| Σειριακή πύλη εκκίνησης | 1 λίγη | 1 λίγη |
| μήκος δεδομένων σειριακής θύρας | 8 bits | 8 bits |
| Μικρή διακοπή σειριακής θύρας | 1 λίγη | 1 λίγη |
| Τρόπος εξόδου | Ερώτηση και απάντηση | Ερώτηση και απάντηση |
| Φόρμα δεδομένων | Φόρμα δεδομένων | Φόρμα δεδομένων |
| Μέθοδος ελέγχου δεδομένων | Σύνολο ελέγχου | CRC16 |
