AKG392 Αισθητήρας Δόνησης Τριών Αξόνων
, AKG392 Βιομηχανικός Αισθητήρας Δόνησης MEMS

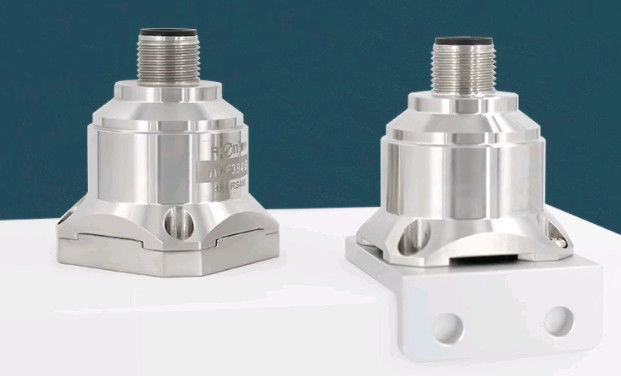

AKG392 Βιομηχανικός Αισθητήρας Δόνησης MEMS Τριών Αξόνων με Έξοδο Ταχύτητας και Εύρους
AKF392 MEMS DIGITAL VIBRATION SENSOR.pdf
▶ ΣΥΝΔΕΣΗΚΎΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
★ Τρεις άξονες (X, Y, Z)
★ Σήμα εξόδου: RS232; RS485; TTL
★ Τάση τροφοδοσίας: 9~36V
★ Αντοχή σε κρούση: 2000G
★ Θερμοκρασία λειτουργίας: -40°C ~ +85°C
★ Θερμοκρασία αποθήκευσης: -40°C ~ +85°C
★ Μέγεθος: Μ34.3×Π34.3×Υ38.5mm
★ Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (κρούση, δόνηση και θερμοκρασία)
▶ ΣΥΝΔΕΣΗΕΦΑΡΜΟΓΕΣ
★ Ιατρικός εξοπλισμός
★ Γέφυρα
★ Αυτοκίνητο
★ Οδοστρωτήρας
★ Αρχεία σύγκρουσης, παρακολούθηση και πρόβλεψη κόπωσης
★ Παραγωγή αιολικής ενέργειας
★ Μεγάλα μηχανήματα, κινητήρες
★ Δόνηση χαμηλής συχνότητας και αυτόματη παρακολούθηση
★ Παρακολούθηση συστημάτων κυκλοφορίας, ανάλυση οδοστρώματος και ανίχνευση βλαβών σιδηροδρομικών γραμμών υψηλής ταχύτητας
▶ ΕΙΣΑΓΩΓΗ
Ο αισθητήρας δόνησης τριών αξόνων AKG392 είναι ένα προϊόν που αναπτύχθηκε και παράγεται ανεξάρτητα, εφαρμόζεται σε ένα ευρύ φάσμα εφαρμογών, το οποίο καλύπτει πολλούς τομείς όπως δοκιμές δόνησης και δοκιμές κρούσης. Το προϊόν υιοθετεί ψηφιακή διεπαφή εξόδου με επιλογές όπως RS232/485/TTL. Μπορούν να ρυθμιστούν διαφορετικοί κωδικοί διεύθυνσης, πολλαπλοί Αισθητήρας δόνησηςμπορούν να εγκατασταθούν σε σειρά για μεγάλη απόσταση, κάτι που είναι βολικό για μέτρηση πολλαπλών σημείείων και ανάλυση δεδομένων. Η εσωτερική επεξεργασία FFT μπορεί να εξάγει απευθείας τη συχνότητα και την ταχύτητα δόνησης του αντικειμένου και Πλάτος, βολικό για τους χρήστες να αναλύουν δεδομένα.
Οι χρήστες μπορούν να αλλάξουν τη συχνότητα δειγματοληψίας σύμφωνα με την πραγματική συχνότητα του αντικειμένου για να βελτιώσουν την ακρίβεια μέτρησης συχνότητας. Το AKG392 είναι ένας αισθητήρας χωρητικότητας μονοκρυσταλλικού πυριτίου, ο οποίος αποτελείται από ένα τσιπ πυριτίου επεξεργασμένο με μικρομηχανές, ένα ASIC χαμηλής ισχύος για ρύθμιση σήματος, έναν μικροεπεξεργαστή για αποθήκευση τιμών αντιστάθμισης και έναν αισθητήρα θερμοκρασίας. Αυτό το προϊόν έχει χαμηλή κατανάλωση ενέργειας, βαθμονόμηση, στιβαρή δομή και σταθερή έξοδο. Η νέα ηλεκτρονική διαμόρφωση παρέχει συμπαγή ισχύ για επαναφορά και προστασία από υπέρταση. Η μακροπρόθεσμη σταθερότητα και η απόκλιση του συντελεστή κλίμακας σε ολόκληρο το εύρος κλίμακας είναι τυπικά μικρότερες από 0,1%. Αυτή η σειρά προϊόντων έχει τα χαρακτηριστικά στιβαρής δομής, χαμηλής κατανάλωσης ενέργειας και εξαιρετικής σταθερότητας απόκλισης, διασφαλίζοντας σταθερή αξιοπιστία εξόδου.
▶ ΠΡΟΔΙΑΓΡΑΦΕΣ
| AKG392 |
ΠΑΡΑΜΕΤΡΟΙ |
ΜΟΝΑΔΑ |
| Εύρος |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Βαθμονόμηση απόκλισης |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Άξονας μέτρησης |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
άξονας |
| Επαναληψιμότητα ενεργοποίησης/απενεργοποίησης |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Συντελεστής θερμοκρασίας απόκλισης |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(τυπικό) |
| Ανάλυση/κατώφλι (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Μη γραμμικότητα |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Εύρος ζώνης (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Ευαισθησία εγκάρσιου άξονα |
Διεύθυνση εκπομπής |
Διεύθυνση εκπομπής |
Διεύθυνση εκπομπής |
2 |
2 |
2 |
% |
| Λόγος ευαισθησίας εγκάρσιας δόνησης |
Διεύθυνση εκπομπής |
Διεύθυνση εκπομπής |
2 |
5 |
5 |
5 |
% |
| Πυκνότητα θορύβου |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
| Συχνότητα συντονισμού |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Ρυθμός εξόδου |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Διεπαφή εξόδου |
RS232/RS485/TTL |
| Πρωτόκολλο |
Πρωτόκολλο RION 68 και πρωτόκολλο MODBUS RTU |
| Είσοδος(VDD_VSS) |
9~36 VDC |
| Κατανάλωση ρεύματος λειτουργίας |
<60mA @ 12 VDC |
| Σύνδεσμος |
Βιομηχανικός τυπικός σύνδεσμος M12 |
| Βάρος |
Καθαρό βάρος προϊόντος: 82g, Μαγνητική βάση: 48g, Γωνιακή πλάκα προσαρμογέα 20g |
| Μέγεθος |
Μέγεθος προϊόντος: 34.3*34.3*38.5mm
Μέγεθος μαγνητικής βάσης προσρόφησης: 34.23*34.23*6mm
Μέγεθος γωνιακής πλάκας προσαρμογέα: 36*44*15mm
|
▶ ΣΥΝΔΕΣΗΧΡΩΜΑ ΚΑΛΩΔΙΟΥ ΛΕΙΤΟΥΡΓΙΑ ΧΡΩΜΑ
|
ΛΕΙΤΟΥΡΓΙΑ
ΜΑΥΡΟ
|
ΛΕΥΚΟ |
ΜΠΛΕ |
ΚΑΦΕ |
GND |
| RS232(RXD)/ |
RS485(D+)
RS232(TXD)/
|
RS485(D-)
Vcc 9～36V
|
▶ ΠΡΩΤΟΚΟΛΛΟ ΕΠΙΚΟΙΝΩΝΙΑΣ |
Το προϊόν περιλαμβάνει 68 πρωτόκολλο και MODBUS RTU δύο πρωτόκολλα. Οι προεπιλεγμένες παράμετροι διαμόρφωσης του πρωτοκόλλου είναι οι εξής:
ΠΡΩΤΟΚΟΛΛΟ
| ΠΡΩΤΟΚΟΛΛΟ RION 68 |
MODBUS-RTU |
Κωδικός διεύθυνσης |
| 0 |
Ρυθμός μετάδοσης σειριακής θύρας |
Διεύθυνση εκπομπής |
| 255 |
0 |
Ρυθμός μετάδοσης σειριακής θύρας |
| 9600 |
Bit ισοτιμίας |
Bit ισοτιμίας |
| Χωρίς ισοτιμία |
Άρτια ισοτιμία |
Αρχικό bit σειριακής θύρας |
| 1 bit |
Λειτουργία εξόδου |
Λειτουργία εξόδου |
| 8 bits |
Τελικό bit σειριακής θύρας |
Τελικό bit σειριακής θύρας |
| 1 bit |
Λειτουργία εξόδου |
Λειτουργία εξόδου |
| Ερώτηση και απάντηση |
Μορφή δεδομένων |
Μορφή δεδομένων |
| Μορφή δεδομένων |
Μέθοδος ελέγχου δεδομένων |
Μέθοδος ελέγχου δεδομένων |
| Άθροισμα ελέγχου |
CRC16 |
|
