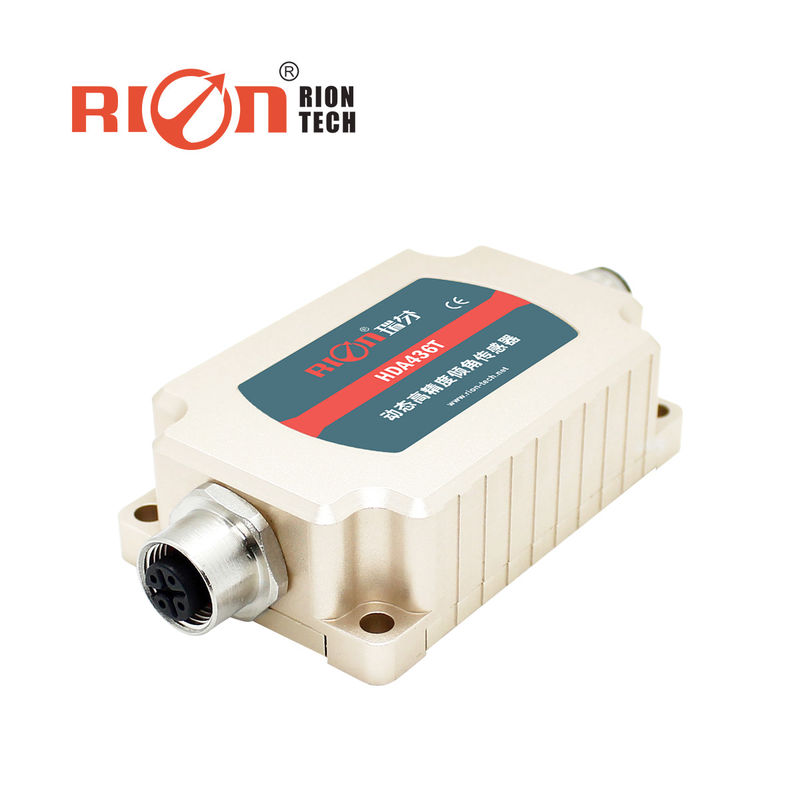

Ψηφιακός αισθητήρας κλίσης MEMS HDA436T για μέτρηση δυναμικής γωνίας κλίσης μηχανημάτων
▶ ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
★ Εύρος (γωνία κύλισης ±180°, γωνία ανύψωσης ±90°, γωνία αζιμουθίου ±180°)
★ Δυναμική ακρίβεια: ± 0.1°
★ Στατική ακρίβεια: ± 0.05°
★ Είσοδος ευρείας τάσης DC 9~6V
★ Επίπεδο προστασίας IP67/IP68 Προαιρετικό
▶ ΕΦΑΡΜΟΓΗ ΠΡΟΪΟΝΤΟΣ
★ Εξοπλισμός χαλικιού υψηλής δόνησης
★ Παρακολούθηση σιδηροδρομικών ατμομηχανών
★ Εφαρμογή ωοτοκίας σωλήνων ασπίδας
★ Παρακολούθηση κλίσης γεωλογικού εξοπλισμού
★ Υπόγεια γεώτρηση πλοήγηση στάσης
★ Μέτρηση στάσης πλοήγησης πλοίου
▶ ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
Το HDA436T/HDA437T είναι ένας ψηφιακός αισθητήρας κλίσης MEMS δυναμικής νέας γενιάς που κυκλοφόρησε από την RION Technology. Μετρά με ακρίβεια τις παραμέτρους στάσης (κύλιση, ανύψωση και αζιμούθιο) ενός κινούμενου φορέα, καθιστώντας το κατάλληλο για μετρήσεις γωνίας κλίσης κατά την κίνηση ή δόνηση. Το HDA436T είναι εξοπλισμένο με επιταχυνσιόμετρο υψηλής ακρίβειας και αισθητήρα γυροσκοπίου, ενσωματωμένο με αλγόριθμο φίλτρου Kalman για μέτρηση δεδομένων κίνησης σε πραγματικό χρόνο υπό δυναμικές συνθήκες. Προσφέρει προαιρετικές λειτουργίες εξόδου σήματος, συμπεριλαμβανομένων των RS485, RS232 και TTL, εξασφαλίζοντας ισχυρή επεκτασιμότητα.
Αυτό το προϊόν λειτουργεί με αρχή μέτρησης χωρίς επαφή, παρέχοντας έξοδο σε πραγματικό χρόνο της τρέχουσας στάσης και κλίσης χωρίς την ανάγκη παρακολούθησης σχετικών αλλαγών μεταξύ των επιφανειών. Εσωτερικά, ενσωματώνει μετατροπείς AD υψηλής ακρίβειας και μονάδες γυροσκοπίου για να αντισταθμίζει μη γραμμικότητες, ορθογώνια σύζευξη, θερμική μετατόπιση και φυγόκεντρο επιτάχυνση σε πραγματικό χρόνο. Αυτό ελαχιστοποιεί σημαντικά τα φυγόκεντρα σφάλματα που προκαλούνται από παρεμβολές επιτάχυνσης κίνησης, ενισχύοντας έτσι την ακρίβεια δυναμικής μέτρησης.
Ο αισθητήρας έχει σχεδιαστεί για ανθεκτικότητα, διαθέτοντας δυνατότητες μέτρησης διπλής λειτουργίας (δυναμική και στατική) ανθεκτικές σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές. Είναι ιδανικό για έλεγχο βιομηχανικού αυτοματισμού και ακριβείς μετρήσεις στάσης σε περιβάλλοντα που χαρακτηρίζονται από μεγάλης κλίμακας λειτουργίες και υψηλής έντασης κρούσεις και δονήσεις.
▶ΠΡΟΔΙΑΓΡΑΦΕΣ
| HDA436T |
ΚΑΤΑΣΤΑΣΗ |
ΔΕΙΚΤΗΣ |
| Εύρος μέτρησης |
- |
Κύλιση ±180°, ανύψωση ±90°, αζιμούθιο ±180°
(αρχική τιμή κατά την απενεργοποίηση είναι 0°)
|
| Άξονας μέτρησης |
- |
Άξονας X / Άξονας Y / Άξονας Z |
| Ανάλυση |
- |
0.01° |
| Στατική ακρίβεια |
@25℃ |
± 0.05° |
| Δυναμική ακρίβεια(RMS) |
@25℃ |
± 0.1° |
| Γυροσκόπιο |
εύρος |
- |
±250°/s |
| Σταθερότητα μηδενικής πόλωσης (μέσος όρος 10s) |
- |
8.5°/h |
| Αστάθεια μηδενικής πόλωσης (allan) |
- |
4.5°/h |
| Συντελεστής τυχαίας διακύμανσης γωνίας (allan) |
- |
0.25°/sqrt(h) |
| Επιτάχυνση |
εύρος |
- |
±8g |
| Σταθερότητα πόλωσης (μέσος όρος 10s) |
- |
0.02mg |
| Αστάθεια πόλωσης (allan) |
- |
0.005mg |
| Συντελεστής τυχαίας διακύμανσης ταχύτητας (allan) |
- |
0.005m/s/sqrt(h) |
| Συντελεστής θερμοκρασίας μηδενικού σημείου |
-40～85℃ |
±0.01°/℃ |
| Συντελεστής θερμοκρασίας ευαισθησίας |
-40～85℃ |
≤100ppm/℃ |
|
Χρόνος εκκίνησης μετά την ενεργοποίηση
|
1S |
| Χρόνος απόκρισης |
0.01S |
| Σήμα εξόδου |
RS485/RS232/TTL
|
| Ηλεκτρομαγνητική συμβατότητα |
Σύμφωνα με EN61000 και GBT17626 |
| MTBF |
≥ 98000 ώρες / ώρα |
| Αντίσταση μόνωσης |
≥100 Megohm |
| Αντοχή σε κρούση |
100g @ 11ms,3 αξονική κατεύθυνση (ημιτονοειδής) |
| Αντι-δόνηση |
10grms,10～1000Hz |
| Επίπεδο αδιαβροχοποίησης |
τυπική διαμόρφωση: IP67
προαιρετική διαμόρφωση: IP68 ή IP68 με αντιδιαβρωτικό καλώδιο
|
| Καλώδιο |
Τυπικό χωρίς καλωδίωση, προαιρετικό αεροπορικό βύσμα M12 2m με μη θωρακισμένο καλώδιο PVC |
| Βάρος |
≤165g (χωρίς καλώδια)
|
