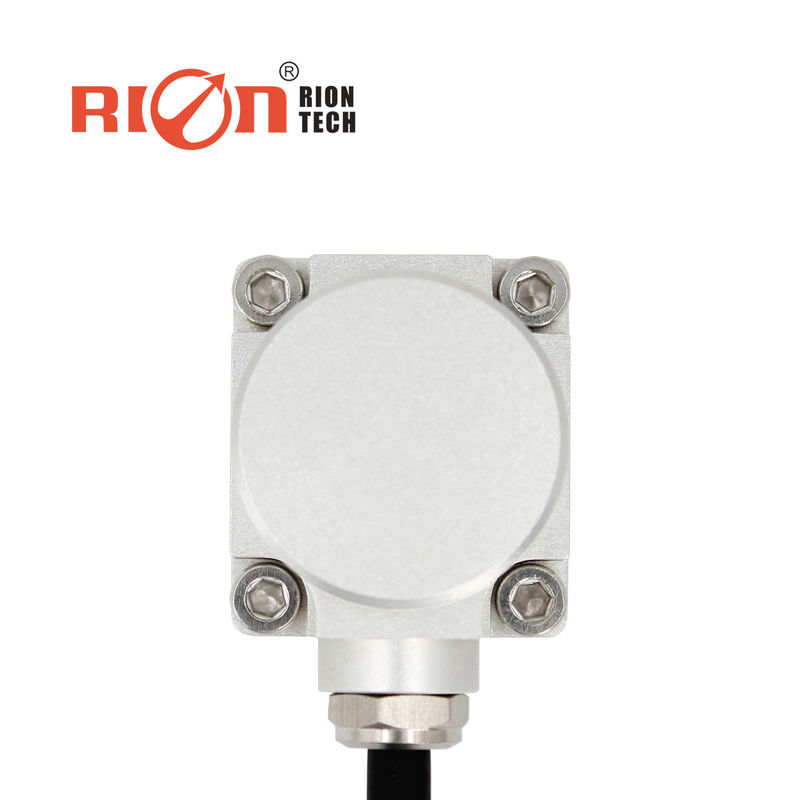

AKM390 Τριαξικός αισθητήρας δονήσεων Ανάλογη έξοδος Συλλεκτικός αισθητήρας πυρίτιο

AKM390 Τριαξική αναλογική έξοδος, πυριτικός χωρητικός αισθητήρας

Περιγραφή του προϊόντος:

Το AKM390 τριών αξόνωνΑισθητήρας δονήσεωνείναι ένα ευρέως χρησιμοποιούμενο προϊόν σειράς αισθητήρων επιτάχυνσης που αναπτύχθηκε και παράγεται ανεξάρτητα, το οποίο μπορεί να εφαρμοστεί σε πολλούς τομείς, όπως δοκιμές δονήσεων και δοκιμές πρόσκρουσης.Το προϊόν υιοθετεί αναλογική έξοδος τάσηςΤο AKM390 είναι ένας χωρητικός αισθητήρας από μονοκρυστάλλινο πυρίτιο, που αποτελείται από ένα τσιπ πυριτίου που έχει υποβληθεί σε μικρομηχανική επεξεργασία, ένα ASIC χαμηλής ισχύος για ρύθμιση του σήματος,μικροεπεξεργαστής για την αποθήκευση τιμών αντιστάθμισηςΤο προϊόν αυτό έχει χαμηλή κατανάλωση ενέργειας, έχει βαθμολογηθεί, έχει σταθερή δομή και σταθερή ισχύ.Η νέα ηλεκτρονική διαμόρφωση παρέχει ισχύ στερεής κατάστασης για επαναφορά και ολοκληρωμένη προστασία από υπερβολική Η σειρά αυτή προϊόντων διαθέτει ανθεκτική δομή, χαμηλή κατανάλωση ενέργειας και εξαιρετική σταθερότητα απόκλισης, εξασφαλίζοντας την αξιοπιστία της παραγωγής του προϊόντος.

Χαρακτηριστικά:

• Τρεις άξονες (X, Y, Z)
• Η τάση εξόδου: 0 ~ 5V
• Η τάση τροφοδοσίας: 9~36V
• Θερμοκρασία λειτουργίας: -40 ° C ~ + 85 ° C
• Εξαιρετική σταθερότητα απόκλισης, καλή περιβαλλοντική απόδοση (σόκ, δονήσεις και θερμοκρασία)

Τεχνικές παραμέτρους:

ΑΚΜ390	Παράμετρος						Μονάδα
Πεδίο μέτρησης	±2	±4	±8	±10	±20	±40	g
Κλίμακα απόκλισης	< 1	< 1	< 1	< 1	< 1	< 1	μg
Άξονας μέτρησης	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	Χ, Υ, Ζ	άξονας
Επαναληπτότητα ενεργοποίησης/αποσύνδεσης	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Ευαισθησία (± 10%)	1250	625	312.5	250	125	62.5	mv/g
Δείκτης απόκλισης θερμοκρασίας	0.01	60.01	0.01	0.05	0.05	0.05	%/°C
Ανάλυση/Οριακό όριο (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Μη γραμμικότητα	< 0.5	< 0.5	< 0.8	< 1	< 1	< 1	% FS (max)
Συχνότητα απόκρισης	500	500	500	500	500	500	Hz
Διάταξη ζώνης (3DB)	1000	1000	1000	1000	1000	1000	Hz
Ευαισθησία διατομής	1	1	1	2	2	2	%
Αναλογία ευαισθησίας στις πλευρικές δονήσεις	1	1	2	5	5	5	%
Συχνότητα συντονισμού	2.4	2.4	2.4	5.5	5.5	5.5	kHz
Πληθυσμός θορύβου	21	21	21	86.6	86.6	86.6	μg/√Hz
0 G Έκδοση 2,5V	< 0.01	< 0.01	< 0.01	< 0.008	< 0.008	< 0.008	mV
Τεχνική ένταση	0 έως 5V
Εισαγωγή (VDD _ VSS)	9-36 VDC
Κατανάλωση ρεύματος λειτουργίας	< 60mA @ 12 VDC
Προστασία.	Διάκριση IP67
Υλικό	αλουμίνιο αεροδιαστημικού τύπου
Βάρος	Καθαρό βάρος του προϊόντος: ≤116g, μαγνητική βάση: ≤50g
Μέγεθος	Μέγεθος προϊόντος: L36 × W32 × H24mm Μέγεθος της πλακέτας βάσης μαγνητικής προσρόφησης: L36 × W32 × H8.1mm

Εφαρμογές:

★ Γέφυρα
★ Αυτοκίνητο
★ Ρολάρι
★ Αιολική ενέργεια
★ Ιατρικός εξοπλισμός
★ Μεγάλα μηχανήματα και κινητήρες
★ Χαμηλής συχνότητας δονήσεις και αυτόματη παρακολούθηση
