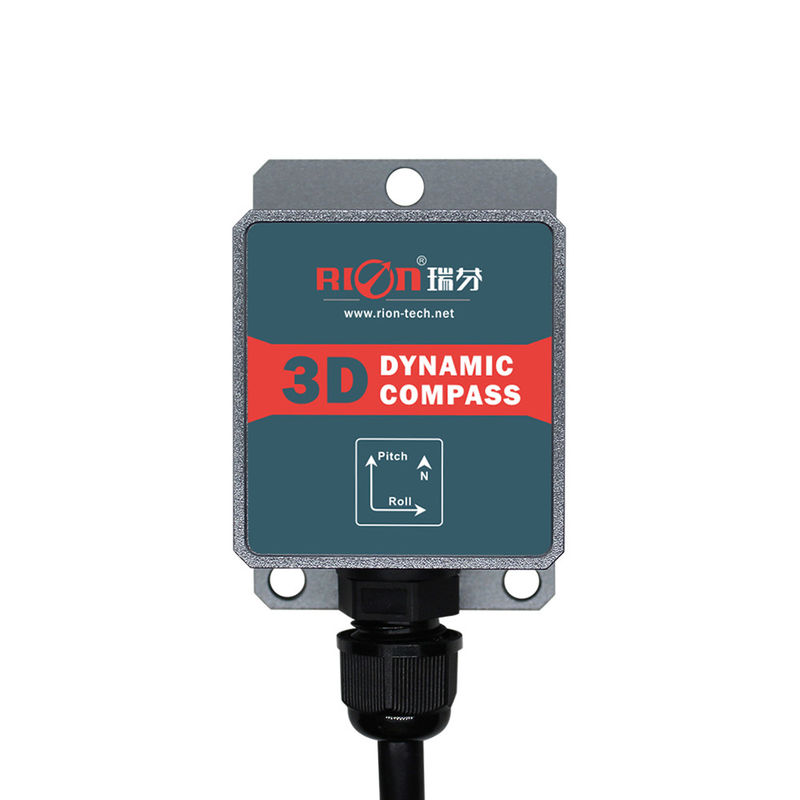

DDM365 Δυναμικός αισθητήρας πυξίδας υψηλής ακρίβειας με διεπαφή RS232

▶ Εισαγωγή προϊόντος
Το DDM365B είναι μια τρισδιάστατη δυναμική ηλεκτρονική πυξίδα με μονάδα μέτρησης αδράνειας 12 αξόνων, που περιλαμβάνει γωνία στάσης τριών αξόνων, επιταχυνσιόμετρο τριών αξόνων, γυροσκόπιο τριών αξόνων και τεχνολογία μαγνητικής επαγωγής τριών αξόνων. Χρησιμοποιώντας τα χαρακτηριστικά υψηλής δυναμικής γωνίας του γυροσκοπίου και την υψηλή σταθερότητα των χαρακτηριστικών στάσης του επιταχυνσιόμετρου, οι γωνίες κλίσης (pitch) και κύλισης (roll) που ακολουθούν την πολύπλοκη αλλαγή στάσης λαμβάνονται μέσω του αλγορίθμου δυναμικής αδρανειακής πλοήγησης. Ο γεωμαγνητικός αζιμούθιος υιοθετεί αλγορίθμους βαθμονόμησης σκληρού και μαλακού μαγνητισμού, έτσι ώστε η πυξίδα να μπορεί επίσης να εξαλείψει την επίδραση του μαγνητικού πεδίου μέσω του αλγορίθμου βαθμονόμησης σε περιβάλλον με παρεμβολές μαγνητικού πεδίου. Μέσω του υπολογισμού της κατεύθυνσης σε πραγματικό χρόνο από την κεντρική μονάδα επεξεργασίας και της δυναμικής αντιστάθμισης της κατεύθυνσης από τον μαγνητικό αζιμούθιο σε ένα ευρύ φάσμα, χρησιμοποιώντας τη δυναμική γωνία κλίσης και κύλισης, η πυξίδα μπορεί να παρέχει δεδομένα κατεύθυνσης υψηλής ακρίβειας ακόμη και σε γωνία κλίσης έως και ±85°. Η ηλεκτρονική πυξίδα ενσωματώνει έναν επεξεργαστή υπολογιστών υψηλής απόδοσης DSP και η λειτουργία εξόδου είναι διαφοροποιημένη, μεταξύ των οποίων η τυπική διεπαφή περιλαμβάνει διεπαφές RS232/RS485/TTL και άλλες, και μπορεί να δεχτεί προσαρμογή άλλων διεπαφών επικοινωνίας.
Το DDM365B έχει μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, μπορεί να εφαρμοστεί σε πολλά σκάφη, κεραίες αναζήτησης αστεριών κ.λπ. με υψηλή σεισμική αντοχή, εξαιρετικά σκληρά περιβάλλοντα, και είναι πιο κατάλληλο για τα σημερινά διάφορα συστήματα ολοκληρωμένου ελέγχου μέτρησης υψηλής ακρίβειας.

▶ Βασικά χαρακτηριστικά:

★ Ακρίβεια κατεύθυνσης: 1°

★ Εύρος μέτρησης κλίσης: pitch ±85°, roll ±180°
★ Ανάλυση κλίσης: 0.1°

★ Στατική ακρίβεια κλίσης: 0.2°, δυναμική ακρίβεια 0.5°
★ Ευρύ εύρος θερμοκρασίας: -40°C~ 85°C

★ Μέγεθος: L55×W37×H24mm
★ Τυπική διεπαφή εξόδου RS232/ με αντιστάθμιση σκληρού μαγνητισμού, μαλακού μαγνητισμού και κλίσης

★ Τροφοδοσία DC 5V

★ Βαθμός αδιαβροχοποίησης IP67

▶ Εφαρμογή★
±180° ★ Ολοκληρωμένη πλοήγηση GPS Πλοήγηση ROV★Ακρίβεια κλίσης Υπέρυθρος απεικονιστής

°Αποστασιόμετρο λέιζερ ★ Ανάλυση★Πλοήγηση ROV★

°★Ρομπότ Ειδικής ΠερίστασηςDDM365BΠαράμετροι κατεύθυνσης πυξίδας
±180° 1° Ανάλυση0.1°

°±90°Εύρος μέτρησης κύλισης (Roll) 0.2° 180

°Ακρίβεια κλίσης Στατική 0.2°
±180° 0.5° Ανάλυση

±180° Αντιστάθμιση γωνίας κλίσης Roll

±180°Pitch ＜ 85°
