▶ Εισαγωγή Προϊόντος

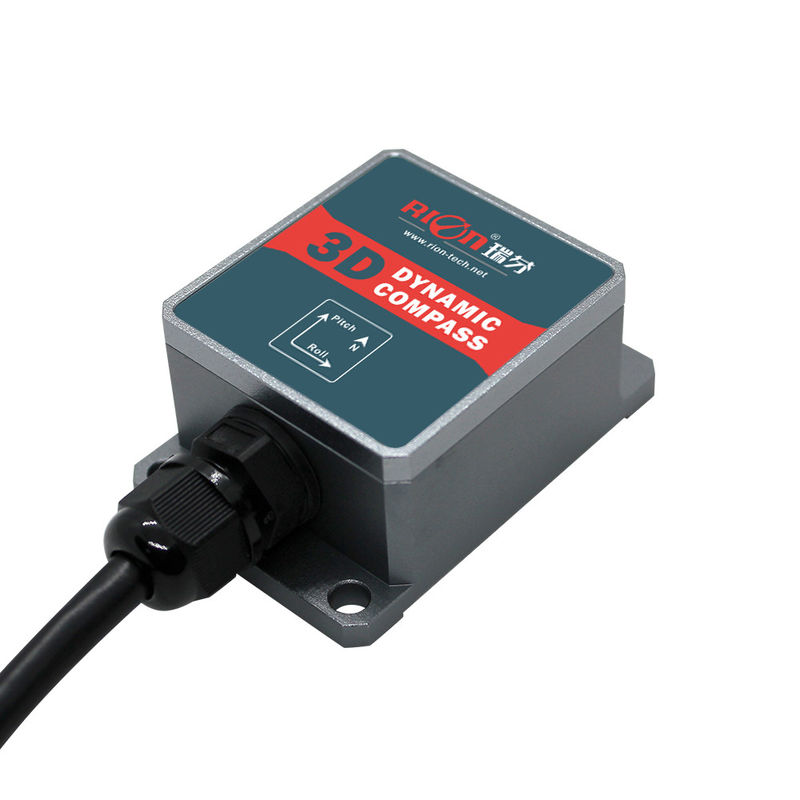

Το DDM365B είναι μια τρισδιάστατη δυναμική ηλεκτρονική πυξίδα με μονάδα μέτρησης αδράνειας 12 αξόνων, η οποία περιλαμβάνει γωνία στάσης τριών αξόνων, επιταχυνσιόμετρο τριών αξόνων, γυροσκόπιο τριών αξόνων και τεχνολογία μαγνητικής επαγωγής τριών αξόνων. Χρησιμοποιώντας τα χαρακτηριστικά υψηλής δυναμικής γωνίας του γυροσκοπίου και την υψηλή σταθερότητα των χαρακτηριστικών στάσης του επιταχυνσιόμετρου, η γωνία κλίσης και η γωνία περιστροφής που ακολουθούν την πολύπλοκη αλλαγή στάσης λαμβάνονται μέσω του αλγορίθμου δυναμικής αδρανειακής πλοήγησης. Ο γεωμαγνητικός αζιμούθιος υιοθετεί αλγορίθμους βαθμονόμησης σκληρού και μαλακού μαγνητικού υλικού, έτσι ώστε η πυξίδα να μπορεί επίσης να εξαλείψει την επίδραση του μαγνητικού πεδίου μέσω του αλγορίθμου βαθμονόμησης σε περιβάλλον με παρεμβολές μαγνητικού πεδίου. Μέσω του υπολογισμού της πραγματικής κατεύθυνσης από την κεντρική μονάδα επεξεργασίας και της δυναμικής αντιστάθμισης κατεύθυνσης του μαγνητικού αζιμούθιου σε ένα ευρύ φάσμα χρησιμοποιώντας τη δυναμική γωνία κλίσης και τη γωνία περιστροφής, η πυξίδα μπορεί να παρέχει δεδομένα κατεύθυνσης υψηλής ακρίβειας ακόμη και σε γωνία κλίσης έως ±85°. Η ηλεκτρονική πυξίδα ενσωματώνει έναν επεξεργαστή υπολογιστών υψηλής απόδοσης DSP και η λειτουργία εξόδου είναι διαφοροποιημένη, μεταξύ των οποίων η τυπική διεπαφή περιλαμβάνει διεπαφές RS232/RS485/TTL και άλλες, και μπορεί να δεχτεί προσαρμογή άλλων διεπαφών επικοινωνίας.
Το DDM365B έχει μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, μπορεί να εφαρμοστεί σε πολλά σκάφη με υψηλή σεισμική αντοχή, εξαιρετικά σκληρά περιβάλλοντα όπως θαλάσσια πλοία, αναζήτηση δορυφόρων κεραίας κ.λπ., και είναι πιο κατάλληλο για τα σημερινά διάφορα συστήματα ολοκληρωμένου ελέγχου μέτρησης υψηλής ακρίβειας.

▶ Βασικά χαρακτηριστικά:

★ Ακρίβεια κατεύθυνσης: 1°

★ Εύρος μέτρησης κλίσης: κλίση ±85°, περιστροφή ±180°
★ Ανάλυση κλίσης: 0.1°

★ Στατική ακρίβεια κλίσης: 0.2°, δυναμική ακρίβεια 0.5°
★ Ευρύ εύρος θερμοκρασίας: -40°C~ 85°C

★ Μέγεθος: Μ55×Π37×Υ24mm
★ Τυπική διεπαφή εξόδου RS232/με αντιστάθμιση σκληρού μαγνητικού, μαλακού μαγνητικού και κλίσης

★ Τροφοδοσία DC 5V

★ Αδιαβροχοποίηση IP67

▶Εφαρμογή★ Ναυτική πλοήγηση και χαρτογράφηση
Περιστροφή μιας πλήρους στροφής οριζόντια ★ Έλεγχος σερβοκινητήρα κεραίας★ Υπέρυθρος απεικονιστής 0.1°Εύρος μέτρησης κλίσης 85°★ Ωκεανογραφικό όργανο μέτρησης

＜DDM365B Παράμετροι κατεύθυνσης πυξίδας Ακρίβεια κατεύθυνσης 0.5°Ανάλυση0.1°Εύρος μέτρησης κλίσης

＜Εύρος μέτρησης περιστροφής ±180°Ακρίβεια κλίσης κλίσης Στατική
Περιστροφή μιας πλήρους στροφής οριζόντια    Δυναμική 0.5°Ανάλυση

＜Αντιστάθμιση γωνίας κλίσης Περιστροφή Εύρος μέτρησης Κλίση

＜85°Τρισαξονικό μαγνητικό πεδίοΕύρος μέτρησης ±800uT
Περιστροφή μιας πλήρους στροφής οριζόντια Βαθμονόμηση σκληρού σιδήρου Ναι

Περιστροφή μιας πλήρους στροφής οριζόντια Ναι Μέθοδος βαθμονόμησης μαγνητικών παρεμβολών

Περιστροφή μιας πλήρους στροφής οριζόντια (Βαθμονόμηση 2D )
