HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Σημείο εξόδου

Name: HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Σημείο εξόδου
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436VL-232
Price: 70.00 USD
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα

Μάρκα: RION

Πιστοποίηση: CE, ISO

Αριθμό μοντέλου: HDA436VL-232

έγγραφο: HDA446T DIGITAL OUTPUT DYNA...OR.pdf

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 τεμάχιο

Τιμή: $70.00/Pieces

Συσκευασία λεπτομέρειες: Καρτόνια

Χρόνος παράδοσης: 7 ημέρες για τα δείγματα

Όροι πληρωμής: T/T, Paypal

Δυνατότητα προσφοράς: 5000/μήνα

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:

Άξονας μέτρου:	Χ άξονας/άξονας Υ/άξονας Ζ	Τάση Τροφοδοσίας:	9~36v
Θερμοκρασία Λειτουργίας:	-40 °C ~ +85 °C	Σήμα εξόδου:	RS485/RS232/TTL
Χρόνος εκκίνησης ενεργοποίησης:	≤ 3,5S	Χρόνος απόκρισης:	0.01S
ΜΤΠΔ:	≥ 98000 ώρες / ώρα	Αντίσταση μόνωσης:	≥ 100 Megohm

Άξονας μέτρου:	Χ άξονας/άξονας Υ/άξονας Ζ
Τάση Τροφοδοσίας:	9~36v
Θερμοκρασία Λειτουργίας:	-40 °C ~ +85 °C
Σήμα εξόδου:	RS485/RS232/TTL
Χρόνος εκκίνησης ενεργοποίησης:	≤ 3,5S
Χρόνος απόκρισης:	0.01S
ΜΤΠΔ:	≥ 98000 ώρες / ώρα
Αντίσταση μόνωσης:	≥ 100 Megohm

Περιγραφή

HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Σημείο εξόδου

Χαρακτηριστικά του προϊόντος

Ειδικότητα	Αξία
Άξονας μέτρησης	Άξονας Χ / Άξονας Υ / Άξονας Ζ
Πρόσθετη τάση	9~36V
Θερμοκρασία λειτουργίας	-40°C ~ +85°C
Σημείο εξόδου	RS485/RS232/TTL
Χρόνος εκκίνησης ενεργοποίησης	≤ 3,5S
Χρόνος απόκρισης	0.01S
ΜΤΠΔ	≥ 98000 ώρες / ώρα
Αντίσταση μόνωσης	≥ 100 Megohm

Βασικά χαρακτηριστικά

Πεδίο (γωνία κύλισης ±180°, γωνία γωνίας ±90°, γωνία αζιμούθου ±180°)

Δυναμική ακρίβεια: ± 0,1°

Στατική ακρίβεια: ± 0,05°

Έκδοση RS485/232/TTL Προαιρετική

Συνεχή 9~36V ευρεία είσοδος τάσης

Λειτουργία ευρείας θερμοκρασίας -40~+85°C

Επίπεδο προστασίας IP67/IP68 Προαιρετικό

Πεδία εφαρμογής

Εξοπλισμός χαλίκις υψηλής δόνησης

Παρακολούθηση σιδηροδρομικών μηχανών

Ανίχνευση στάσης οχήματος δορυφορικής επικοινωνίας

Εφαρμογή ανάρτησης σωλήνων ασπίδας

Παρακολούθηση κλίσης γεωλογικού εξοπλισμού

Ναυσιπλοΐα στάσης υπόγειας εξέδρας γεώτρησης

Μέτρηση στάσης πλοήγησης πλοίου

Μέτρηση προσανατολισμού βάσει γωνίας κλίσης

Εξοπλισμός γεωτρήσεων πετρελαίου

Μέτρηση κλίσης διαφόρων μηχανημάτων μηχανικής

Περιγραφή του προϊόντος

Το HDA446T είναι μια νέα γενιά ψηφιακού αισθητήρα δυναμικής κλίσης MEMS. Μπορεί να μετρήσει τις παραμέτρους στάσης (κυλίσματος, κλίσης και αζιμούθου) ενός κινούμενου φορέα,και είναι κατάλληλο για τη μέτρηση γωνίας κλίσης υπό κίνηση ή δονήσεις.

Ο HDA446T διαθέτει ενσωματωμένο αισθητήρα επιτάχυνσης υψηλής ακρίβειας και γυροσκόπησης και ενσωματώνει τον αλγόριθμο φίλτρου Kalman, ο οποίος μπορεί να μετρήσει τα δεδομένα κίνησης σε πραγματικό χρόνο του φορέα υπό κίνηση ή δονήσεις.Οι λειτουργίες εξόδου σήματος όπως RS485 / RS232 / TTL είναι προαιρετικές, και η επεκτασιμότητα είναι ισχυρή.

Αυτό το προϊόν υιοθετεί αρχή μέτρησης χωρίς επαφή, η οποία μπορεί να παράγει την τρέχουσα στάση και κλίση σε πραγματικό χρόνο.Είναι απλό στη χρήση και δεν χρειάζεται να ανακτήσει τις σχετικές αλλαγές των δύο επιφανειών.

Εσωτερικά ενσωματωμένες μονάδες υψηλής ακρίβειας AD και υψηλής ακρίβειας γυροσκόπησης για την αντιστάθμιση της μη γραμμικής, ορθογώνιας ζεύξης, της μετατόπισης θερμοκρασίας και της φυγοκεντρικής επιτάχυνσης σε πραγματικό χρόνο·Εξάλειψη σε μεγάλο βαθμό κεντροφυγικών σφαλμάτων που προκαλούνται από παρεμβολές επιτάχυνσης κίνησης, βελτιώσει την ακρίβεια της δυναμικής μέτρησης του προϊόντος, προσαρμόζεται σε μακροπρόθεσμες πολύπλοκες κινήσεις σε χώρους και σκληρά περιβάλλοντα.

Το προϊόν είναι δυναμικός και στατικός αισθητήρας μετρήσεων διπλής λειτουργίας με ισχυρή αντοχή σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές.Είναι κατάλληλο για όλα τα είδη μεγάλης κλίμακας και υψηλής αντοχής σοκ και δονήσεις βιομηχανικά περιβάλλοντα, και είναι μια ιδανική επιλογή για τον έλεγχο και τη μέτρηση της στάσης στον βιομηχανικό αυτοματισμό.

Τεχνικές προδιαγραφές

HDA446T
Πεδίο μέτρησης	-	Στροφή ± 180°, κλίση ± 90°, αζιμούθ ± 180° (αρχική τιμή σε κατάσταση απενεργοποίησης είναι 0°)
Άξονας μέτρησης	-	Άξονας Χ / Άξονας Υ / Άξονας Ζ
Ρολ&Πιτς Στατική ακρίβεια¹⁾	@ 25°C	± 0,05°
Δυναμική ακρίβεια (rms)	@ 25°C	± 0,1°
Πεδίο οδήγησης γυροσκάφους	-	± 300°/s
Μηδενική σταθερότητα κλίσης (10s Smooth)	-	8.5°/h
Συντελεστής τυχαίας πορείας γωνίας (Allan)	-	0.25°/sqrt(h)
Πεδίο επιτάχυνσης	-	±4g/±16g Μπορεί να ρυθμιστεί
Σταθερότητα κλίσης (10s μέση)	-	00,02 mg
Ασταθερότητα της προκατάληψης (Allan)	-	00,005 mg
Συντελεστής ταχύτητας τυχαίας διαδρομής (Allan)	-	0.005m/s/sqrt(h)
Θερμοκρασία μηδενικού σημείου συντελεστής²⁾	-40°85°C	±0,01°/°C
Δείκτης θερμοκρασίας ευαισθησίας^{3) Επενδύσεις}	-40°85°C	≤ 100 ppm/°C
Χρόνος εκκίνησης ενεργοποίησης	≤ 3,5S
Χρόνος απόκρισης	0.01S
Σημείο εξόδου	RS485/RS232/TTL
Ηλεκτρομαγνητική συμβατικότητα	Σύμφωνα με το EN61000 και το GBT17626
ΜΤΠΔ	≥98000 ώρες / ώρα
Αντίσταση μόνωσης	≥ 100 Megohm
Αντοχή σε κρούση	100g @ 11ms, 3 αξονικές κατευθύνσεις (μισό σινουσίδιο)
Αντι-δονήσεις	10gms/10 ̇1000Hz
Επίπεδο αδιάβροχο	Πρότυπο επίπεδο προστασίας IP67, προαιρετικό επίπεδο προστασίας IP68 και ανθεκτικό στην διάβρωση επίπεδο προστασίας IP68
Καλώδιο	Τυποποιημένη 2 μέτρων M12 αεροπορική πρίζα με καλώδιο προστατευμένο από PVC, βάρος καλωδίου ≤ 120g
Βάρος	≤ 165g (χωρίς καλώδιο)

¹⁾Ακρίβεια: αναφέρεται στη μέση τετραγωνική διαφορά ρίζας μεταξύ της μετρούμενης και της πραγματικής αξίας γωνίας με πολλαπλές μετρήσεις (> 16 φορές) σε κανονική θερμοκρασία.
²⁾Διορθωτικός συντελεστής: ο συντελεστής μεταβολής της τιμής ένδειξης σε σχέση με τη φυσιολογική θερμοκρασία εντός του εύρους ονομαστικής θερμοκρασίας λειτουργίας του αισθητήρα σε μηδενικό βαθμό.
^{3) Επενδύσεις}Συντελεστής ευαισθησίας temp.drift:Το ποσοστό μεταβολής με θερμοκρασία της ένδειξης πλήρους κλίμακας σε σχέση με την ένδειξη πλήρους κλίμακας σε θερμοκρασία δωματίου του αισθητήρα στο εύρος ονομαστικής θερμοκρασίας λειτουργίας του.

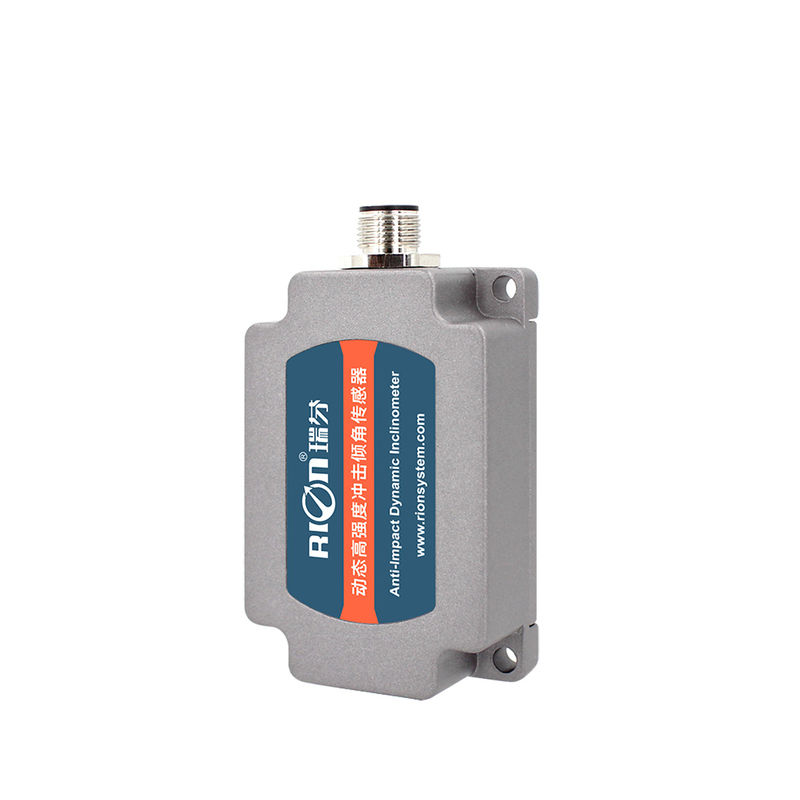

Εικόνες προϊόντων
