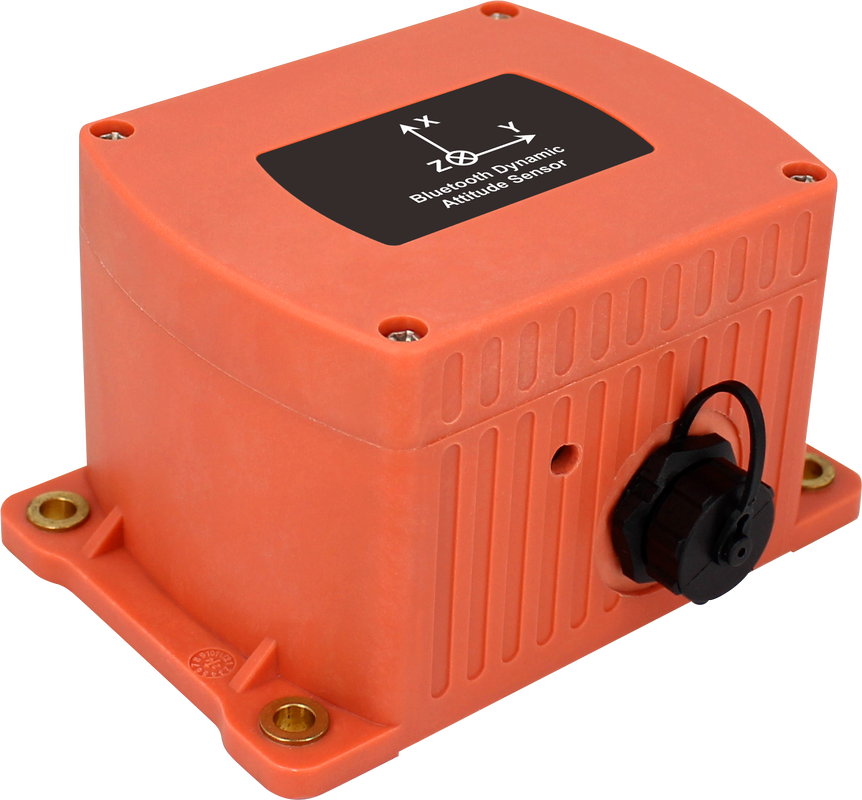

BDA446 Bluetooth Δυναμικός αισθητήρας στάσης.pdf
Χώρος εφαρμογής
- Κραϊβάνες και μηχανήματα κατασκευής
- Μετακίνητα ανελκυστήρες και πυροσβεστικά οχήματα
- Οχήματα αυτόματης καθοδήγησης (AGV)
- Εφαρμογές γεώτρησης και γεώτρησης
- Κινητά μηχανήματα
- Γεωργικά μηχανήματα
- Υψηλές πλατφόρμες
- Εφαρμογές ρομπότ
- Μηχανήματα αυτοματοποιημένης συναρμολόγησης
ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
- Ενσωματωμένος αισθητήρας εννέα αξόνων και αισθητήρας θερμοκρασίας
- Ασύρματη μετάδοση Bluetooth 5.1
- Χαμηλός θόρυβος
- Αλγόριθμος φιλτραρίσματος Kalman
- Ηλεκτρική τροφοδοσία μπαταρίας συνεχούς ρεύματος 3,0-4,2 V
- Μέγιστος ρυθμός ενημέρωσης 100 Hz
- Μεγάλη διάρκεια ζωής, ισχυρή σταθερότητα.
- Δυναμική μέτρηση 3D σε πραγματικό χρόνο
- Υψηλής απόδοσης σταθερότητα κλίσης
| - |
Στροφή±180°, κλίση±90°, αζιμούθ±180° (αρχική τιμή κατά την απενεργοποίηση)
είναι 0°) |
| - |
Άξονας Χ / Άξονας Υ / Άξονας Ζ |
| @ 25°C |
±0.05° |
| @ 25°C |
±0.1° |
| - |
±300°/s |
| - |
8.5°/h |
| - |
0.25°/sqrt(h) |
| - |
±4g /±16g Μπορεί να ρυθμιστεί |
| - |
0.1 mg |
| - |
00,005 mg |
| - |
0.005m/s/sqrt(h) |
| -20~65°C |
±0,01°/°C |
| -20~65°C |
≤ 100 ppm/°C |
| ≤ 3,5S |
| 0.01S |
| Σύμφωνα με το EN61000 και το GBT17626 |
| -96 dBm |
| 8dBm |
| 40m ((Σε ανοιχτή και ανεμπόδιστη κατάσταση) |
| Περίπου 30 ημέρες (σε θερμοκρασία 25 °C, εργασία 8 ώρες την ημέρα, ύπνο 16 ώρες) |
| ≥ 100 megaohms |
| 100g@11ms Τριαξιακό (μισό κύμα sinus) |
| 10g /10~1000 Hz |
| Διάκριση IP67 |
| Πλαστικό περίβλημα ABS |
| ≤ 570g (εκτός από καλώδια) |
1) Ακρίβεια: Αναφέρεται στη μέση τετραγωνική διαφορά μεταξύ της μετρούμενης τιμής και της πραγματικής γωνίας
σφάλμα που λαμβάνεται μετρώντας την γωνία πολλές φορές (> 16 φορές) σε θερμοκρασία δωματίου.
2) Θερμοκρασία μηδενικού σημείου.Συντελεστής: αναφέρεται στον ρυθμό αλλαγής της εμφανιζόμενης τιμής ενός αισθητήρα
σε σχέση με τη φυσιολογική θερμοκρασία εντός του εύρους ονομαστικής θερμοκρασίας λειτουργίας του όταν βρίσκεται σε μηδενικό επίπεδο
Πολιτεία.
3) Συντελεστής θερμοκρασίας ευαισθησίας: αναφέρεται στο ποσοστό πλήρους κλίμακας της ένδειξης ενός αισθητήρα σχετικά με
σε πλήρη ένδειξη σε θερμοκρασία δωματίου εντός της ονομαστικής ζώνης θερμοκρασίας λειτουργίας του, και το ποσοστό
της αλλαγής με τη θερμοκρασία.
Ηλεκτρικές παραμέτρους
| πρότυπο |
4.5V |
5V |
12 |
V |
| |
|
0.8Α |
|
Α |
| 0~+55°C(Σημείωση: Θερμοκρασίες φόρτισης που είναι πολύ υψηλές ή πολύ χαμηλές μπορούν να προκαλέσουν
βλάβη της μπαταρίας) |
|
| Διασύνδεση τύπου C (δύναμη 5V, ρεύμα μεγαλύτερο από
1Α) |
|
| 8 ώρες (25 °C) |
|
| |
-20 |
|
+70 |
°C |
| χωρίς φορτίο |
|
15 |
|
mA |
| |
|
150 |
|
UA |
| |
-20 |
|
+70 |
°C |
Γενικές ερωτήσεις
1Τι είναι ο αισθητήρας στάσης BDA446 Bluetooth;
Το BDA446 είναι έναΑισθητήρας δυναμικής στάσης 9 άξων Bluetoothπου παρέχει
Ενσωματώνει ένα 3-άξιο επιταχυνόμετρο, 3-άξιο γυροσκόπιο, 3-άξιο μαγνητικό αισθητήρα
και αισθητήρα θερμοκρασίας για τη δυναμική παρακολούθηση της στάσης.
2Για ποιες εφαρμογές είναι κατάλληλος ο αισθητήρας στάσης BDA446;
Το BDA446 είναι κατάλληλο γιακατασκευαστικά μηχανήματα, γεωργικά μηχανήματα
ανελκυστήρες, γερανοί, κινητά μηχανήματα, ρομπότ, AGV, ανυψωμένες πλατφόρμες και αυτόματη συναρμολόγηση
εξοπλισμός.
3Το BDA446 υποστηρίζει ασύρματη επικοινωνία Bluetooth;
Το BDA446 χρησιμοποιείΠρωτόκολλο Bluetooth 5.1 και BLEγια ασύρματα δεδομένα
Η προσαρμοστική τεχνολογία μεταφοράς συχνοτήτων 2,4 GHz υποστηρίζει τη μετάδοση έως και40 μέτρα
σε οπτική γραμμή, χωρίς εμπόδια.
4Ποια δεδομένα μπορεί να παράγει ο αισθητήρας δυναμικής στάσης BDA446;
Εκτός από τα δεδομένα στάσης σε πραγματικό χρόνο, το BDA446 μπορεί να παράγειεπιτάχυνση τριών αξόνων,
Γυροσκόπιο τριών αξόνων και άλλα δεδομένα αισθητήρων, καθιστώντας το κατάλληλο για δυναμική κίνηση και εξοπλισμό
Παρακολούθηση της στάσης.
5Ποιο είναι το μέγιστο ποσοστό ενημέρωσης του BDA446;
Το BDA446 υποστηρίζειμέγιστη συχνότητα αναβάθμισης 100 Hz, επιτρέποντας σε πραγματικό χρόνο
παρακολούθηση των δυναμικών αλλαγών στάσης σε κινητό εξοπλισμό.
