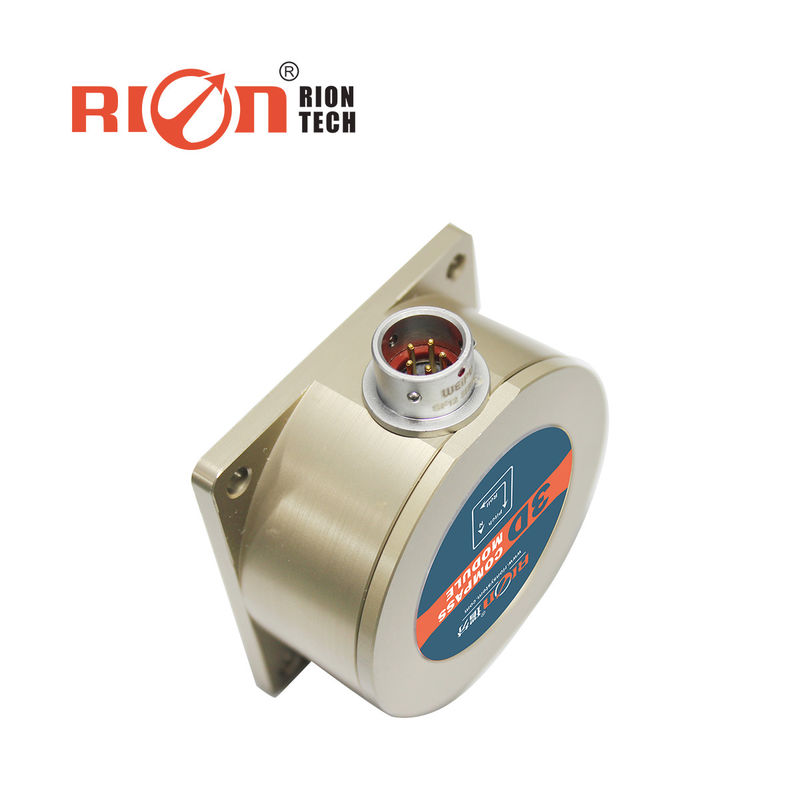

DCM302B MCU Ελέγχος 0,8 βαθμών Μαγνητική πυξίδα αισθητήρας αδράνειας μονάδα μέτρησης

Γενική περιγραφή

Το DCM302B είναι μια υψηλής ακρίβειας 3D ηλεκτρονική πυξίδα που χρησιμοποιεί τον αλγόριθμο βαθμονόμησης 2D, η βαθμονόμηση δεν χρειάζεται 3D κλίση στάσης,μόνο επίπεδη περιστροφή σε θέση ενός κύκλου για να ολοκληρωθεί η διαδικασία βαθμονόμησης.Υιοθετούνται αλγόριθμοι βαθμονόμησης σκληρού μαγνητικού και μαλακού μαγνητικού, κάνει την πυξίδα να εξαλείψει τη μαγνητική επίδραση μέσω αλγόριθμου βαθμονόμησης σε περιβάλλον μαγνητικής παρεμβολής, DCM302B ενσωματωμένο αισθητήρα τριών αξόνων fluxgate,σε πραγματικό χρόνο, ο διαλύτης κατευθύνεται μέσω του κεντρικού επεξεργαστή, και με τη χρήση 3-άξονων επιταχυνόμετρου για να προχωρήσει η αντιστάθμιση της πορείας για την ευρεία γωνία κλίσης, ώστε να εξασφαλιστεί ότι η πυξίδα μπορεί να παρέχει δεδομένα πορείας υψηλής ακρίβειας όταν η γωνία κλίσης είναι έως ± 85°.Ηλεκτρονική πυξίδα ενσωματωμένη υψηλής ακρίβειας MCU ελέγχου, διάφορες λειτουργίες εξόδου, τυποποιημένες διεπαφές, συμπεριλαμβανομένων των RS232/RS485/TTL και άλλων διεπαφών, και αποδέχονται άλλες προσαρμογές διεπαφών επικοινωνίας.

Χαρακτηριστικά

• Ακριβότητα πορείας:0.5°~00,8°
• Πεδίο μέτρησης γωνίας κλίσης:± 90°
• Ανάλυση γωνίας κλίσης: 0,1°
• Ακριβότητα γωνίας κλίσης: 0,1°
• Θερμοκρασία: -40°C~+85°C
• Μέγεθος: L60×W59×H29μμ
• Με σκληρό μαγνητικό, μαλακό μαγνητικό και αντιστάθμιση γωνίας
• Συνεχή τροφοδοσία 5V
• Πρότυπο διεπαφή εξόδου RS232/RS485/TTL
• Τάξη προστασίας IP 67

Εφαρμογή

• Δορυφόρος αναζήτησης δορυφόρου
• Γεωγραφική και χαρτογράφηση της ναυσιπλοΐας
• Ενσωματωμένη πλοήγηση GPS
• Υπηρετικός έλεγχος κεραίας
• Εικόνες υπέρυθρου
• Λάιζερ μετρητή απόστασης
• Χάρτης για τον σχεδιαστή
• Υποβρύχια πλοήγηση ρομπότ ROV
• Όργανα μετρήσεων ωκεανογραφίας
• Ρομπότ ειδικών περιστάσεων
