DCM260B 3 άξονες Ηλεκτρονικός αισθητήρας πυξίδας 3D MEMS με αντιστάθμιση κλίσης

Λεπτομέρειες προιόντος

Τόπος καταγωγής: SHENZHENG

Μάρκα: RION

Πιστοποίηση: CE

Αριθμό μοντέλου: DCM260B

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 κομμάτια

Τιμή: $118/Pieces

Συσκευασία λεπτομέρειες: Sponge& Χαρτοκιβώτια

Χρόνος παράδοσης: 7 ημέρες για τα δείγματα

Όροι πληρωμής: T/T, Paypal

Δυνατότητα προσφοράς: 1000 κομμάτι/κομμάτια ανά Μήνας

Πάρτε την καλύτερη τιμή
Επαφή τώρα
Προδιαγραφές
Επισημαίνω:

ηλεκτρονικός αισθητήρας πυξίδων τρισδιάστατος

,

80 ηλεκτρονικός αισθητήρας πυξίδων βαθμού

,

Inclinometer άξονα MEMS 3

Ακρίβεια κεφαλίδας:
0.8° tilt<10°
Απόφαση:
0.1°
Ακρίβεια πισσών:
0.1°<15° (σειρά μέτρου)
Ακρίβεια κυλίσματος:
0.1°<15° (σειρά μέτρου)
Πεδίο γωνίας αντιστάθμισης κλίσης:
< 40°
Μέγεθος:
L55×W37×H24mm
Ποσοστό παραγωγής:
20Hz/s
Ποσοστό Baud:
2400 σε 19200baud
Σχήμα παραγωγής:
Δυαδικό υψηλής απόδοσης πρωτόκολλο
Βάρος:
90 g (χωρίς καλώδιο)
Ακρίβεια κεφαλίδας:
0.8° tilt<10°
Απόφαση:
0.1°
Ακρίβεια πισσών:
0.1°<15° (σειρά μέτρου)
Ακρίβεια κυλίσματος:
0.1°<15° (σειρά μέτρου)
Πεδίο γωνίας αντιστάθμισης κλίσης:
< 40°
Μέγεθος:
L55×W37×H24mm
Ποσοστό παραγωγής:
20Hz/s
Ποσοστό Baud:
2400 σε 19200baud
Σχήμα παραγωγής:
Δυαδικό υψηλής απόδοσης πρωτόκολλο
Βάρος:
90 g (χωρίς καλώδιο)
Περιγραφή

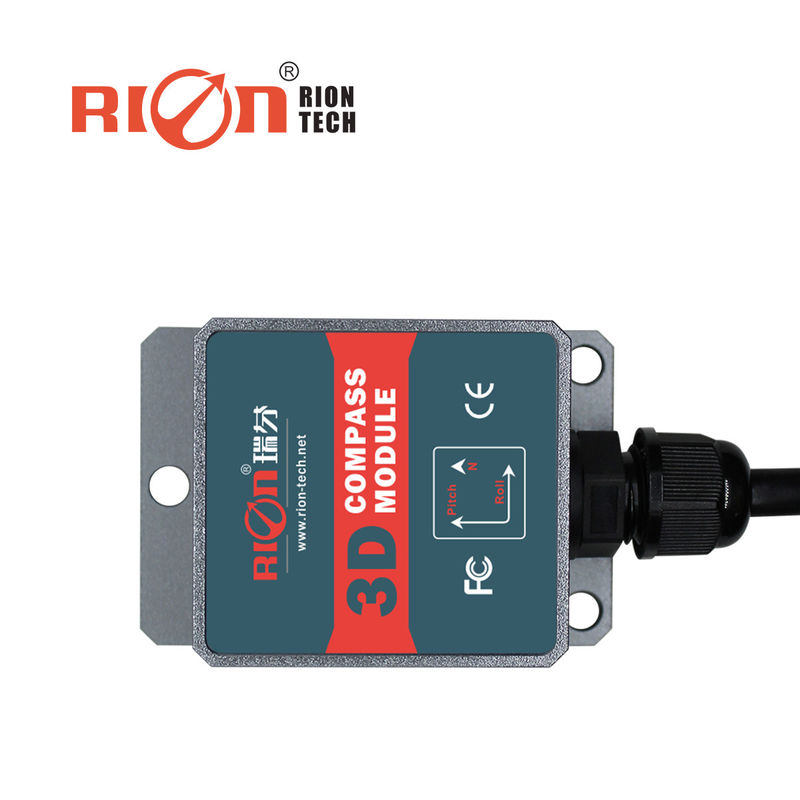

DCM260B 3 άξονες Ηλεκτρονικός αισθητήρας πυξίδας 3D MEMS με αντιστάθμιση κλίσης

DCM260B 3 άξονες Ηλεκτρονικός αισθητήρας πυξίδας 3D MEMS με αντιστάθμιση κλίσης



ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά

★ Ακρίβεια αζιμούθ: 0,8°

★ Πεδίο μέτρησης κλίσης: ±85°

★ Ανάλυση κλίσης: 0,1°

★ Ακρίβεια κλίσης: 0,2°

★ Πεδίο θερμοκρασίας: -40°C+85°C

★ Μέγεθος: L55×W37×H24mm

★ Με σκληρό μαγνητικό, μαλακό μαγνητικό και αντιστάθμιση κλίσης

★ Πρότυπη διεπαφή εξόδου RS232/RS485/TTL

★ Συνεχή τροφοδοσία 5V

★ Αδιάβροχο IP67



▶ ΕΠΙΧΡΗΣΗ

★ Ψάχνω με δορυφορική κεραία

★ Μελέτες πλοήγησης

★ Συνδυασμένη πλοήγηση GPS

★ Υπηρετικός έλεγχος κεραίας

★ Υπερκόκκινος απεικονιστής

★ Λάιζερ μετρητή απόστασης

★ Χαρτογράφηση

★ ROV υποβρύχια πλοήγηση ρομπότ

★ Ωκεανογραφικό όργανο έρευνας




▶ ΠΡΟΣΟΧΗ



Το DCM250B&260B είναι μια χαμηλού κόστους τρισδιάστατη ηλεκτρονική πυξίδα, που χρησιμοποιεί σκληρό και μαλακό μαγνητικό αλγόριθμο βαθμονόμησης,έτσι ώστε η πυξίδα να μπορεί να εξαλείψει την επιρροή του μαγνητικού πεδίου μέσω αλγόριθμου βαθμονόμησης στο περιβάλλον με μαγνητική παρεμβολή πεδίουΤο DCM250B & 260B ενσωματώνει έναν αισθητήρα τριών αξόνων fluxgate, υπολογίζει την πορεία σε πραγματικό χρόνο μέσω του κεντρικού επεξεργαστή,και χρησιμοποιεί ένα τριάξιο επιταχυνόμετρο για την εκτέλεση αντιστάθμισης της πορείας για ένα ευρύ φάσμα γωνιών κλίσηςΗ ηλεκτρονική πυξίδα ενσωματώνει υψηλής ακρίβειας έλεγχο MCU και διαφοροποιημένες μεθόδους εξόδου.Οι τυποποιημένες διεπαφές περιλαμβάνουν RS232/RS485/TTL και άλλες διεπαφές, και άλλες επικοινωνιακές διεπαφές μπορούν να προσαρμοστούν.

Το DCM250B & 260B είναι μικρού μεγέθους, χαμηλής κατανάλωσης ενέργειας και μπορεί να χρησιμοποιηθεί σε πολλούς τομείς, όπως σταθερές κεραίες, οχήματα, ολοκλήρωση συστημάτων κλπ.Η υψηλή αντοχή στα σοκ και η υψηλή αξιοπιστία κάνουν επίσης την πυξίδα να λειτουργεί κανονικά σε εξαιρετικά σκληρά περιβάλλοντα, και είναι πιο κατάλληλο για το σημερινό σύστημα ολοκληρωμένου ελέγχου μετρήσεων ακριβείας.



Παράμετροι DCM250B/260B
Παράμετροι πορείας πυξίδας Ακριβότητα πορείας 00,8°
Απόφαση 0.1°
Παράμετρος κλίσης πυξίδας Ακριβότητα κλίμακας 0.1°<15° (περίοδος μέτρησης)
0.2°<30° (περίοδος μέτρησης)
0.3°<60° (περίοδος μέτρησης)
Πεδίο ύψους ± 85°
Ακριβότητα κυλίσματος 0.1°<15° (περίοδος μέτρησης)
0.2°<30° (περίοδος μέτρησης)
0.3°<60° (περίοδος μέτρησης)
Πεδίο κυλίνδυνου ± 85°
Απόφαση 0.1°
Πεδίο γωνίας αντιστάθμισης κλίσης < 40°
βαθμονόμηση Καθορισμός σκληρού σιδήρου - Ναι, ναι.
Κλιμάκωση μαλακού σιδήρου - Ναι, ναι.
Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου Στροφή οριζόντια μία στροφή (2D βαθμονόμηση)
Φυσικά χαρακτηριστικά Μέγεθος Μέγεθος κελύφους:L55×W37×H24mm
Μέγεθος PCBA: L33×W27×H9mm
RS232/RS485/TTL Κέλυφος: 4 PIN 1 μέτρο άμεσο μόλυβδο
PCBA: 4PIN 30cm καλώδιο τερματικού
Διασύνδεση Αναβολή εκκίνησης < 50mS
Ποσοστό παραγωγής 20 Hz/s
Ποσοστό Baud 2400 έως 19200 baud
Φόρμα εξόδου Δυαδικό πρωτόκολλο υψηλών επιδόσεων
Ηλεκτρική τροφοδοσία Πρόσθετη τάση (προεπιλεγμένο) DC+5V
(προαιρετικό) DC 9 ∆36V
Τρόπος ρεύματος (MAX) 45mA
Ιδανική λειτουργία 35mA
Κατάσταση ύπνου ΔΕΠ
Περιβάλλον Πεδίο λειτουργίας -40°C+85°C
Θέρμανση αποθήκευσης -40°C+100°C
Δυναμικότητα κατά των δονήσεων 2500 g
ΕΜΚ Σύμφωνα με το EN61000 και το GBT17626
ΜΤΠΔ ≥98000 ώρες/χρόνος
Αντίσταση μόνωσης ≥ 100MΩ
Αντοχή σε κρούση 100g@11ms, τρεις κατευθύνσεις (μισό σινουσίδιο)
Αντι-δονήσεις 10gms, 10 ‰ 1000Hz
Βάρος PCBA:≤25g (εκτός καλωδίου), Shell:≤135g (συμπεριλαμβανομένου καλωδίου μήκους 1m)



DCM260B 3 άξονες Ηλεκτρονικός αισθητήρας πυξίδας 3D MEMS με αντιστάθμιση κλίσης 0

DCM260B 3 άξονες Ηλεκτρονικός αισθητήρας πυξίδας 3D MEMS με αντιστάθμιση κλίσης 1DCM260B 3 άξονες Ηλεκτρονικός αισθητήρας πυξίδας 3D MEMS με αντιστάθμιση κλίσης 2
