Σύστημα ασφάλειας αυτοκινήτων MMEMS Γυροσκόπιο Αισθητήρα Δυναμική στάση Αλγόριθμος αδράνεια πλοήγηση UAV

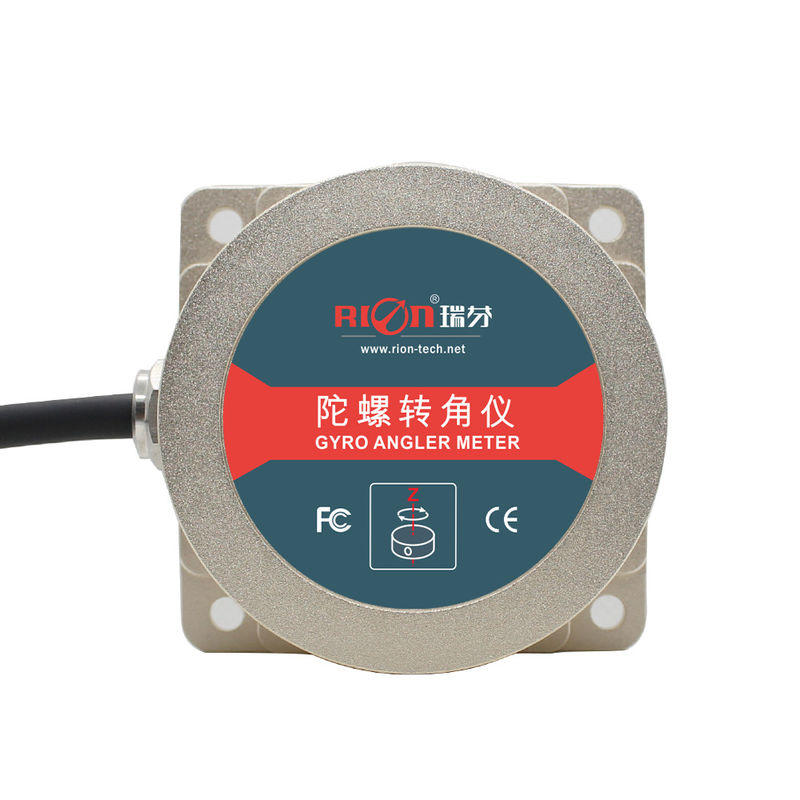

TL740D γωνιακός αισθητήρας γυροσκόπησης για γωνιακό αισθητήρα AGV για...
▶ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
★ αναλογική γωνία εξόδου της πορείας
★ Δυνατή αντοχή σε δονήσεις
★ Ελαφρύ βάρος
★ Μεγάλη διάρκεια ζωής, ισχυρή σταθερότητα
★ Αποδοτική από πλευράς κόστους
★ Όλα στερεά
★ Σύνθετο και ελαφρύ σχεδιασμό
★ Εναλλακτική έξοδος RS232/RS485/TTL
★ DC9~36V τροφοδοσία
▶Εφαρμογή
★ φορτηγό AGV
★ Ναυσιπλοΐα αυτοκινήτου
★ 3D εικονική πραγματικότητα
★ Σταθερότητα πλατφόρμας
★ Σύστημα ασφάλειας αυτοκινήτου
★ UAV / Robot
★ Εξοπλισμός δορυφορικής κεραίας που τοποθετείται σε σχήμα τουρκικού
★ Βιομηχανικός έλεγχος
▶Γενική περιγραφή
Το TL740D είναι ένας νέος οριζόντιος γωνιακός αισθητήρας ζυροτροχίας που αναπτύχθηκε από την RION-TECH, βασισμένος στην τελευταία πλατφόρμα μέτρησης αδράνειας MEMS.Με τη βοήθεια του αλγόριθμου δυναμικής στάσης για την γωνιακή ταχύτητα του γυροσκόπου.Το προϊόν ενσωματώνει τον αλγόριθμο πλοήγησης RION, μέσω του μοντέλου σύντηξης δεδομένων γωνίας στάσης.Μπορεί να λύσει το ζυροσκοπικό πρόβλημα της βραχυχρόνιας ολίσθησης όσο το δυνατόν περισσότερο..
Το προϊόν αυτό χρησιμοποιείται ειδικά για αυτοκίνητα-ρομπότ, AVG οχήματα σχετική προσανατολισμό πορείας, έλεγχο στάσης και άλλες σχετικές εφαρμογές του UAV,Αντί για τα παραδοσιακά ρομποτικά οχήματα οι ελλείψεις του οδηγού μαγνητικής ράβδου, δεν χρειάζεται στην τοποθεσία διάταξη της μαγνητικής λωρίδας, είναι τα απαραίτητα στοιχεία πλοήγησης για την επόμενη γενιά του ρομπότ αυτοματοποιημένο οχήματος εντοπισμού και οδήγησης.
▶Ειδικές προδιαγραφές
 TL740D |
Παράμετροι |
| Πεδίο μέτρησης | σχετική κατεύθυνση Γωνία (± 180°) |
| Διάμετρο ζώνης απόκτησης | > 100 Hz |
| Απόφαση | 00,01° |
| σχετική ακρίβεια πορείας | < 0,1°/min |
| ακρίβεια θέσης | < 2 mm/m (μετατρέπεται από ακρίβεια γωνίας) |
| Μη γραμμική | 00,1% του FS |
| Μέγιστη συχνότητα γωνίας | 150°/s |
| Περιοχή επιταχυνόμετρου | ±4g |
| Επιταχυνόμενα αποτελέσματα | 0.001g |
| Ακριβότητα επιταχυντή | 5mg |
| Ώρα έναρξης | 5s ((στατική) |
| Τεχνολογία | DC9V~36V |
| Τρέχων | 60mA ((12V) |
| Εργαζόμενος προσωρινός. | -40 ~ +85°C |
| Θερμοκρασία αποθήκευσης. | -40 ~ +85°C |
| Δονήσεις | 5g~10g |
| Επιπτώσεις | 200g pk, 2ms, 1⁄2 σιν |
| Εργασιακή ζωή | 10 έτη |
| Ποσοστό παραγωγής | 5Hz / 15Hz / 25Hz / 50Hz / 100Hz Μπορεί να οριστεί |
| Σημείο εξόδου | RS232 / RS485 / TTL (προαιρετικό) |
| ΜΤΠΔ | ≥98000 ώρες /χρόνια |
| Αντίσταση μόνωσης | ≥ 100 Megohm |
| Αντοχή σε κρούση | 100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) |
| Αντι-δονήσεις | 10gms, 10 ‰ 1000Hz |
| Προστασία | Διάκριση IP67 |
| Βάρος | ≤ 150g (συμπεριλαμβανομένου καλωδίου 1 μέτρου) |
