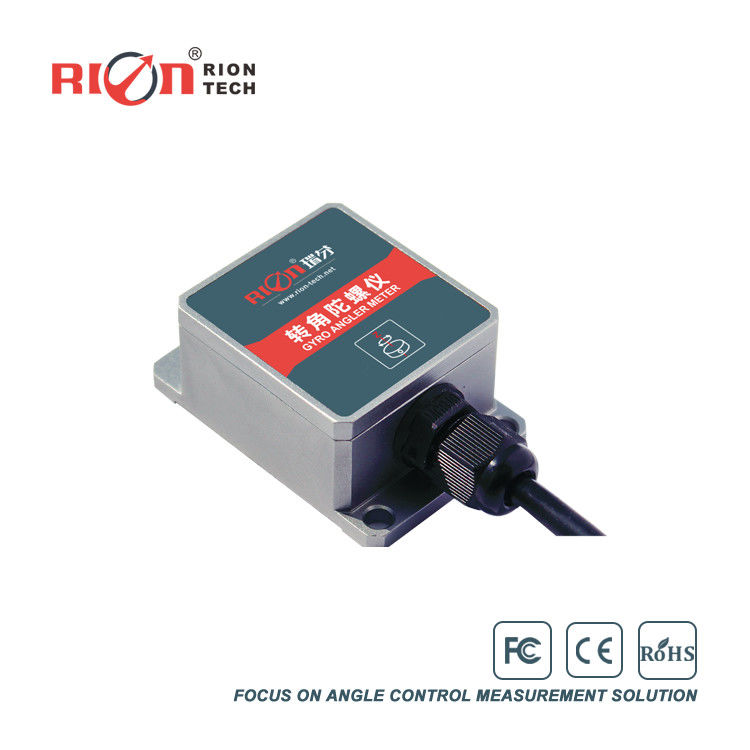

RION TL720D MEMS αισθητήρας γυροσκόπου Το απόλυτο συστατικό πλοήγησης για ρομποτικά αυτοκίνητα

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα

Μάρκα: RION

Πιστοποίηση: CE, ISO

Αριθμό μοντέλου: TL720D

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Τιμή: $60.00/Pieces >=1 Pieces

Συσκευασία λεπτομέρειες: Καρτόνι

Χρόνος παράδοσης: 7 ημέρες για τα δείγματα

Όροι πληρωμής: Τ/Τ, Paypal

Δυνατότητα προσφοράς: 5000 τεμάχια ανά μήνα

Πάρτε την καλύτερη τιμή
Επαφή τώρα
Προδιαγραφές
Επισημαίνω:

Αισθητήρας γυροσκόπου ρομπότ MEMS

,

Οχήματα MEMS Γυροσκόπιο αισθητήρας

,

Αισθητήρας γυροσκόπου TL720D MEMS

Χρήση:
Αισθητήρας θέσης
Σημείο εξόδου:
RS232/RS485
Πεδίο μέτρησης:
Γωνία αζιμούθ (± 180)
αντιδονητικός:
10gms, 10~1000Hz
Ακριβότητα αζιμούθ (°/min):
<0>
Ποσοστό παραγωγής:
5Hz~200Hz μπορεί να ρυθμιστεί
Βάρος:
≤135g (συμπεριλαμβανομένου του τυπικού καλωδίου 1 μέτρου)
Θερμοκρασία εργασίας (℃):
-40 ~ +80
Δονήσεις (g):
5g~10g
Time Drift:
20°/h
Περιοχή πορείας:
±180
Συχνότητα:
100hz
Ώρα εκκίνησης:
500mS
Σειρά γυροσκοπίων:
250°/s
Μέγεθος κελύφους:
L55×W37×H24mm
Δυναμική τάση:
0-5V
Θερμοκρασία αποθήκευσης:
-40 ~ +85 ℃
προστασία:
Διάκριση IP67
Χρήση:
Αισθητήρας θέσης
Σημείο εξόδου:
RS232/RS485
Πεδίο μέτρησης:
Γωνία αζιμούθ (± 180)
αντιδονητικός:
10gms, 10~1000Hz
Ακριβότητα αζιμούθ (°/min):
<0>
Ποσοστό παραγωγής:
5Hz~200Hz μπορεί να ρυθμιστεί
Βάρος:
≤135g (συμπεριλαμβανομένου του τυπικού καλωδίου 1 μέτρου)
Θερμοκρασία εργασίας (℃):
-40 ~ +80
Δονήσεις (g):
5g~10g
Time Drift:
20°/h
Περιοχή πορείας:
±180
Συχνότητα:
100hz
Ώρα εκκίνησης:
500mS
Σειρά γυροσκοπίων:
250°/s
Μέγεθος κελύφους:
L55×W37×H24mm
Δυναμική τάση:
0-5V
Θερμοκρασία αποθήκευσης:
-40 ~ +85 ℃
προστασία:
Διάκριση IP67
Περιγραφή
RION TL720D MEMS αισθητήρας γυροσκόπου Το απόλυτο συστατικό πλοήγησης για ρομποτικά αυτοκίνητα

RION TL720D MEMS αισθητήρας γυροσκόπου Το απόλυτο συστατικό πλοήγησης για ρομποτικά αυτοκίνητα

TL720D Δυναμικός αισθητήρας στάσης.pdf





Γενική περιγραφή

Το TL720D είναι από την εταιρεία RION και βασίζεται στην πιο πρόσφατη πλατφόρμα μέτρησης αδράνειας MEMS.Με τη βοήθεια του αλγόριθμου δυναμικής στάσης για την γωνιακή ταχύτητα του γυροσκόπου.Το προϊόν ενσωματώνει το Patent Inertial Navigation Algorithm του RION, μέσω του μοντέλου σύντηξης δεδομένων γωνίας στάσης.Μπορεί να λύσει το ζυροσκοπικό πρόβλημα της βραχυχρόνιας ολίσθησης όσο το δυνατόν περισσότερο..
Το προϊόν αυτό χρησιμοποιείται ειδικά για ρομποτικά αυτοκίνητα, AVG οχήματα με προσανατολισμό αζιμούθου, έλεγχο στάσης και άλλες συναφείς εφαρμογές του UAV,Αντί για τα παραδοσιακά ρομποτικά οχήματα οι ελλείψεις του οδηγού με μαγνητική μπάρα, δεν χρειάζεται στην τοποθεσία διάταξη της μαγνητικής λωρίδας, είναι τα απαραίτητα στοιχεία πλοήγησης για την επόμενη γενιά των ρομπότ αυτοματοποιημένη εντοπισμού και οδήγησης οχήματος.

Βασικά χαρακτηριστικά

● Αζίμουθ γωνία παραγωγής ● Ισχυρή αντοχή σε δονήσεις ● Ελαφρύ βάρος


●Μεγάλη διάρκεια ζωής, ισχυρή σταθερότητα ●Καλό κόστος

●Συνδυασμένη και ελαφριά σχεδίαση ●Επιλογική έξοδος RS232/RS485

Ο τίτλος είναι εδώ.

●Τα φορτηγά AGV

●Σταθερότητα πλατφόρμας

● Σύστημα ασφαλείας αυτοκινήτου

● 3D εικονική πραγματικότητα
●Βιομηχανικός έλεγχος

●Ρομπότ

●Ναυσιπλοΐα αυτοκινήτου

●Τα UAV
●Προϊόντα δορυφορικής κεραίας

Λεπτομερή στοιχεία
TL720D

Πεδίο μέτρησης
Γωνία αζιμούθ (± 180)
Διάμετρο ζώνης απόκτησης
> 100Hz
Ψήφισμα
0.01
Ακριβότητα αζιμούθ (°/min)
< 0.1
Μη γραμμική
00,1% του FS
Περιοχή επιταχυντή (g)
±4
Επιταχυνόμενο αποτέλεσμα (g)
0.001
Ακριβότητα επιταχυντή (mg)
5
Ώρα έναρξης
Εφαρμογή AGM: 1,5s
Η τάση εισόδου ((V)
9~36VDC / 5VDC (προαιρετικό)
Τρόπος ρεύματος (mA)
30mA ((12V)
Εργασιακή θερμοκρασία.
-40 ~ +80
Θερμοκρασία αποθήκευσης ((°C)
-40 ~ +85
Δονήσεις (g)
5g~10g
Επιπτώσεις (g)
200g pk, 2ms, 1⁄2 σιν
Εργασιακή ζωή
10 χρόνια
Ποσοστό παραγωγής
5Hz~200Hz μπορεί να ρυθμιστεί
Σημείο εξόδου
RS232 ή RS485
ΜΤΠΔ
≥98000 ώρες /χρόνια
Αντίσταση μόνωσης
10gms, 10 ‰ 1000Hz
Προστασία
Διάκριση IP67
Βάρος
≤135g (συμπεριλαμβανομένου του τυπικού καλωδίου 1 μέτρου)



RION TL720D MEMS αισθητήρας γυροσκόπου Το απόλυτο συστατικό πλοήγησης για ρομποτικά αυτοκίνητα 1

RION TL720D MEMS αισθητήρας γυροσκόπου Το απόλυτο συστατικό πλοήγησης για ρομποτικά αυτοκίνητα 2



Παρατηρήστε.



1Ο γωνιακός αισθητήρας γυροσκόπησης πρέπει να τοποθετείται στην κεντρική θέση του μετρούμενου αντικειμένου, προκειμένου να μειωθεί η επίδραση της γραμμικής επιτάχυνσης στην ακρίβεια της μέτρησης.Βλέπε παρακάτω διάγραμμα ως αναφορά.



2Η εγκατάσταση του οργάνου πρέπει να διατηρείται παράλληλη με την επιφάνεια του μετρούμενου αντικειμένου και να μειώνεται η επίδραση της δυναμικής και της επιτάχυνσης στο μετρητή γωνίας.Η εσφαλμένη εγκατάσταση θα οδηγήσει σε σφάλματα μέτρησης, με ιδιαίτερη προσοχή στην "επιφάνεια" και την "γραμμή"

1) Η επιφάνεια τοποθέτησης της στερέωσης του οργάνου πρέπει να είναι στενή, ομαλή και σταθερή με την επιφάνεια μέτρησης.το σφάλμα γωνίας της μέτρησης γωνίας μπορεί να προκληθεί εύκολα.

2) Ο άξονας του οργάνου πρέπει να είναι παράλληλος με τον άξονα μέτρησης και οι δύο άξονες δεν πρέπει να περιλαμβάνονται σε γωνία όσο το δυνατόν περισσότερο.



RION TL720D MEMS αισθητήρας γυροσκόπου Το απόλυτο συστατικό πλοήγησης για ρομποτικά αυτοκίνητα 3



3. Μην κουνάτε βίαια κατά τη χρήση του προϊόντος, αποφύγετε τις έντονες δονήσεις, μακριά από την πηγή δονήσεων (εάν δεν μπορείτε να το αποφύγετε, εγκαταστήστε τον αποσβεστήρα),ώστε να μην επηρεάζεται η ακρίβεια της μέτρησης του προϊόντος;


4. Προσπαθήστε να αποφεύγετε μια απότομη επιτάχυνση, στάση, απότομη γωνιακή ταχύτητα στροφής μεγαλύτερη από 300 DEG / s κίνησης κατά τη διάρκεια της χρήσης, έτσι ώστε να μην επηρεάζουν την ακρίβεια της μέτρησης των προϊόντων.
