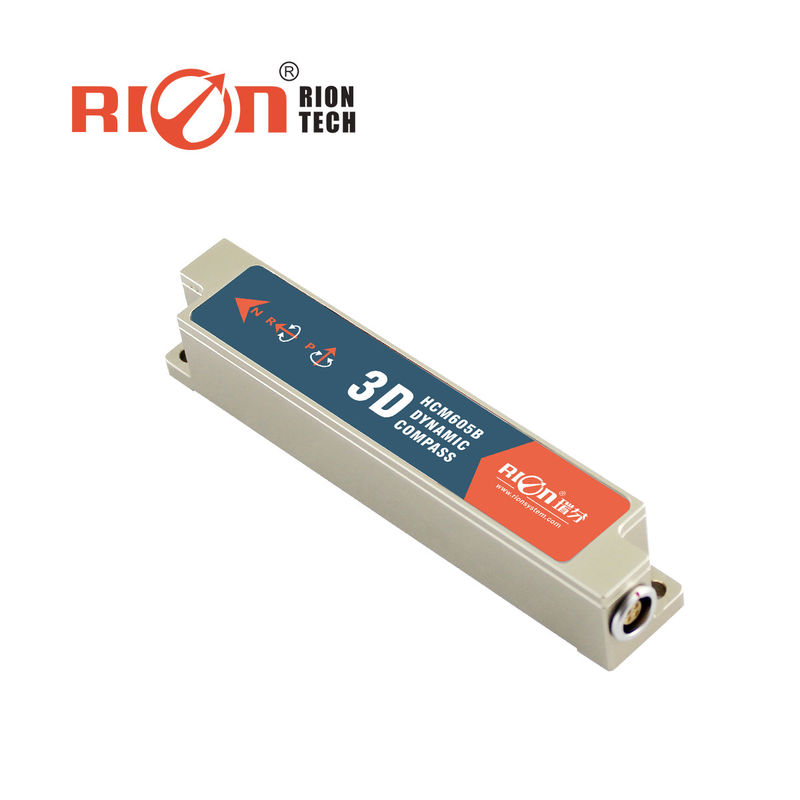

HCM605B Τριάξονας ηλεκτρονική πυξίδα με ακριβή γωνία πορείας και τρεις λειτουργικές λειτουργίες

HCM360B Τριάξυλη ηλεκτρονική πυξίδα, τρεις λειτουργίες, ακριβής γωνία πορείας

Περιγραφή του προϊόντος:

Το "HCM600/HCM605" είναι μια δυναμική, υψηλής ακρίβειας ηλεκτρονική πυξίδα 3 άξων που ενσωματώνει ένα τριάξιο επιταχυνόμετρο, τριάξιο γυροσκόπιο και τριάξιο μαγνητικό αισθητήρα.Χρησιμοποιεί έναν επεξεργαστή υψηλής ταχύτητας 32-bit για να υπολογίσει ρολόΗ συσκευή αυτή προσφέρει τρεις λειτουργίες: καθαρή λειτουργία πυξίδας, λειτουργία συγχώνευσης 9 άξων και λειτουργία αντι-καταστολής συγχώνευσης 9 άξων (αντι-προσωρινή παρεμβολή).Συνδυάζοντας δεδομένα από το τριάξιο επιταχυνόμετρο και το γυροσκόπιο, αντισταθμίζει τα σφάλματα γωνίας πορείας ακόμη και σε μεγάλες γωνίες κλίσης.Αλγόριθμοι βαθμονόμησης σκληρού και μαλακού σιδήρου εξασφαλίζουν ότι η γωνία κυλίσματος παρέχει γωνία πορείας υψηλής ακρίβειας εντός ±180°.

Με ένα στενό πλάτος μόλις 1,95 εκατοστών, η πυξίδα μπορεί να υπερηφανεύεται για υψηλή απόδοση, αξιοπιστία, συμπαγές μέγεθος και χαμηλή κατανάλωση ενέργειας.Αυτά τα χαρακτηριστικά το καθιστούν κατάλληλο για τη μέτρηση στάση και γωνίες κατεύθυνσης σε διάφορους τομείς, όπως η σταθερότητα της κεραίαςΟι χρήστες μπορούν να επιλέξουν ανάμεσα σε ένα πλήρες προϊόν με στερέωμα (βρόχιμο έως IP67) ή μια μονάδα πυξίδας.

Χαρακτηριστικά:

• Ακριβότητα κλίσης: <0,2° (πλήρης εμβέλεια)
• Κατάσταση ύπνου: TBD
• Ευρεία περιοχή θερμοκρασίας: -40°C+85°C
• Ανάλυση: 0,1°
• Ακριβότητα πορείας: 0,3° ̇ 0,5°
• RS232/RS485/TTL
• Με σκληρό-μαλακό μαγνητικό και κλίση αντιστάθμισης

Τεχνικές παραμέτρους:

Παραμέτροι HCM600B/HCM605B
Κατηγορία	Ακριβότητα πορείας	0.5° κλίση < 10°
	Απόφαση	0.1°
Παραμέτροι κλίσης	Ακριβότητα κλίμακας	0.1°<15° (περίοδος μέτρησης)
		0.1°<30° (περίοδος μέτρησης)
		0.1°<60° (περίοδος μέτρησης)
		0.2°<85° (περίοδος μέτρησης)
	Πεδίο ύψους	± 85°
	Ακρίβεια κυλίνδρων	0.1°<15° (περίοδος μέτρησης)
		0.1°<30° (περίοδος μέτρησης)
		0.1°<60° (περίοδος μέτρησης)
		0.2°<180° (περίοδος μέτρησης)
	Πεδίο κυλίνδυνου	± 180°
	Απόφαση	0.1°
Κλιμάκωση	Καθορισμός σκληρού σιδήρου	- Ναι, ναι.
	Κλιμάκωση μαλακού σιδήρου	- Ναι, ναι.
	Κλιμάκωση μαγνητικών παρεμβολών	Στροφή 360 μοιρών οριζόντια; κάθετη περιστροφή (επιλογή)
Φυσικό χαρακτηριστικό	Μέγεθος	Δοκιμαστικό σύστημα
	Βάρος	≤ 85g (εκτός καλωδίου)
	RS232/RS485/TTL	Σύνδεσμος ταχείας πρόσδεσης 5PIN
Διασύνδεση	Αναβολή εκκίνησης	< 50 ms
	Μέγιστη ταχύτητα εξόδου	20 Hz/s
	Ταχύτητα επικοινωνίας	2400 έως 115200baud (προεπιλογή 9600)
	Φόρμα εξόδου	Δυαδικό πρωτόκολλο υψηλών επιδόσεων
Δύναμη	Δυναμική τάση	(προεπιλεγμένο) DC+5V
	ρεύμα (max)	30mA
	Ιδανική λειτουργία	26mA
	Λειτουργία χειμερίας νάρκης	ΔΕΠ
Περιβάλλον	Πεδίο λειτουργίας	-40°C+85°C
	Θέρμανση αποθήκευσης	-40°C+85°C
	Αντίσταση σε δονήσεις	100g
	Προστασία	Διάκριση IP67
Ηλεκτρομαγνητική συμβατικότητα	Σύμφωνα με το EN61000 και το GBT17626
ΜΤΠΔ	≥98000 ώρες/χρόνος
Αντίσταση μόνωσης	≥ 100mego-ohm
Ανθεκτικό στις συγκρούσεις	100g11ms, 3 άξονες κατεύθυνση (μισό σινουροειδές)
Αντι-δονήσεις	10gms, 10~1000Hz

Εφαρμογές:

★ Δορυφορική κεραία Δορυφόρος αναζήτησης

★ Γεωργία και χαρτογράφηση της ναυσιπλοΐας

★ Ενσωματωμένη πλοήγηση GPS

★ Υπηρετικός έλεγχος κεραίας

★ Υπερκόκκινος απεικονιστής

★ Λαζερικός εντοπιστής απόστασης

★ Χάρτης για Σχεδιαστή

★ Rov Υποβρύχια πλοήγηση ρομπότ
