Τρισδιάστατος ψηφιακός αισθητήρας πυξίδων HCM385B 30mA DC5V

Name: Τρισδιάστατος ψηφιακός αισθητήρας πυξίδων HCM385B 30mA DC5V
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HCM380B το /HCM385B
Price: 438.00 USD
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Guangdong, Κίνα

Μάρκα: RION

Πιστοποίηση: CE

Αριθμό μοντέλου: HCM380B το /HCM385B

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 100 μονάδες

Τιμή: $438.00/Units

Συσκευασία λεπτομέρειες: 1pcs αισθητήρας πυξίδων σε κάθε κιβώτιο με το ασφαλές σφουγγάρι μέσα, 100pcs/ctn

Χρόνος παράδοσης: 5-10 ημέρες εργασίας

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 100, PC, ΜΙΑ ΕΒΔΟΜΆΔΑ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      HCM385B τρισδιάστατη ψηφιακή πυξίδα, DC5V τρισδιάστατη ψηφιακή πυξίδα, 30mA ψηφιακός αισθητήρας πυξίδων


Χρήση:	Αισθητήρας θέσης	Θεωρία:	Αισθητήρας ικανότητας
Αποδόσεις:	Ψηφιακός αισθητήρας	Ετικέτα:	τρισδιάστατος αισθητήρας πυξίδων
Πρόσθετη τάση:	DC5V	Τύπος εξόδου:	RS232, RS485, TTL προαιρετικά
Σειρά μέτρου ρόλων:	±180°	Εύρος μέτρησης ύψους:	±85°
Λιμένας διεπαφών:	RS232 το /RS485/TTL προαιρετικό	Μέγεθος κελύφους:	Μ57×Π49×Υ25,5μ
ψηφιακή πυξίδα MTBF:	≥40000 ώρες/χρόνος	Θερμοκρασία λειτουργίας:	-40 ℃ ~ + 85 ℃
Θέρμανση αποθήκευσης:	-40 ℃ ~ + 85 ℃	Παραγωγή:	Διάκριση IP67

Χρήση:	Αισθητήρας θέσης
Θεωρία:	Αισθητήρας ικανότητας
Αποδόσεις:	Ψηφιακός αισθητήρας
Ετικέτα:	τρισδιάστατος αισθητήρας πυξίδων
Πρόσθετη τάση:	DC5V
Τύπος εξόδου:	RS232, RS485, TTL προαιρετικά
Σειρά μέτρου ρόλων:	±180°
Εύρος μέτρησης ύψους:	±85°
Λιμένας διεπαφών:	RS232 το /RS485/TTL προαιρετικό
Μέγεθος κελύφους:	Μ57×Π49×Υ25,5μ
ψηφιακή πυξίδα MTBF:	≥40000 ώρες/χρόνος
Θερμοκρασία λειτουργίας:	-40 ℃ ~ + 85 ℃
Θέρμανση αποθήκευσης:	-40 ℃ ~ + 85 ℃
Παραγωγή:	Διάκριση IP67

Περιγραφή

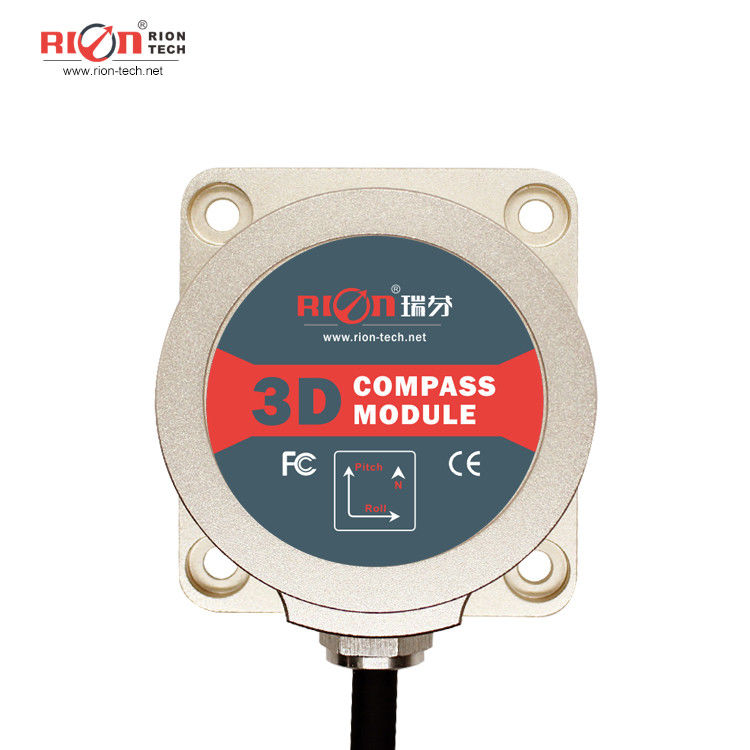

Τρισδιάστατος ψηφιακός αισθητήρας πυξίδων HCM385B 30mA DC5V

ΥΨΗΛΟΣ ΑΙΣΘΗΤΗΡΑΣ ΠΥΞΙΔΩΝ ΑΚΡΙΒΕΙΑΣ ΤΡΙΣΔΙΆΣΤΑΤΟΣ ΨΗΦΙΑΚΟΣ

2020 νέου τύπου NMEA0183 υψηλός αισθητήρας πυξίδων ακρίβειας τρισδιάστατος για τη δορυφορική έρευνα κεραιών

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΩΝ

HCM380B/HCM385B είναι ένας μεγάλης ακρίβειας τρισδιάστατος αισθητήρας πυξίδων, και η προστασία φθάνει

IP67 επίπεδο. Χρησιμοποιώντας τους προηγμένους σκληρούς και μαλακούς αλγορίθμους βαθμολόγησης σιδήρου, κάνετε οποιαδήποτε επιφάνεια εργαλείων

με μια γωνία ρόλων 360 ° μπορεί ακόμα να παρέχει τις μεγάλης ακρίβειας πληροφορίες τίτλων. Με

τα χαρακτηριστικά του μικρού μεγέθους και της χαμηλής ισχύος κατανάλωσης, αυτό είναι καταλληλότερα για σημερινό

μικρογραφημένα ευαίσθητα συστήματα μέτρησης. Το προϊόν μπορεί να διαταχτεί με έναν πλήρη

σφραγισμένο περίβλημα ή ένας πίνακας κυκλωμάτων.

HCM380B/HCM385B ενσωματώνει την τριαξωνικός τεχνολογία πυλών μαγνητικής ροής. Χρησιμοποιεί έναν κεντρικό

μονάδα επεξεργασίας για να υπολογίσει τα στοιχεία τίτλων σε πραγματικό - χρόνος, και χρήσεις ένα τριαξωνικός επιταχύμετρο

για να αντισταθμίσουν ένα ευρύ φάσμα των γωνιών κλίσης. HCM380B/HCM385B ήταν ευρέως

χρησιμοποιημένος σε πολλούς τομείς όπως οι σταθερά κεραίες, τα οχήματα, και η ολοκλήρωση συστημάτων.

ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

●Ακρίβεια αζιμουθίου: 0.3°~0.5°

●Κυλώντας σειρά μέτρησης γωνίας: ± 180 °

●Ψήφισμα κλίσης: Δείκτης απόδοσης αναφοράς

●Ακρίβεια κλίσης: <0>

●Ευρεία σειρά θερμοκρασίας: -40 ℃~+ 85 ℃

●Τυποποιημένη διεπαφή παραγωγής RS232/RS485/TTL

●Με τη σκληρή αποζημίωση μαγνητικών, μαλακών μαγνητική και κλίσης

ΕΦΑΡΜΟΓΗ

●Δορυφορική έρευνα κεραιών ● Χαρτογράφηση ναυσιπλοΐας ναυσιπλοΐας

●Ενσωματωμένη ΠΣΤ ναυσιπλοΐα ● Έλεγχος με σερβομηχανισμό κεραιών

●Τηλεκατευθυνόμενο εναέριο όχημα ● Σύστημα έναρξης πυροβολικού

●Υπέρυθρο imager ● Αποστασιόμετρο λέιζερ

●Χάρτης complementer Υποβρύχια ναυσιπλοΐα ρομπότ ● ROV

●Ωκεανογραφικός ελεγκτής ● Ειδικό ρομπότ περίπτωσης

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

HCM380B/HCM385B παράμετροι
Τίτλος πυξίδων	Καλύτερη ακρίβεια τίτλων	0.5° κλίση <10>
		2.0° tilt<60°
		3.0° tilt<80°
	Ψήφισμα	0.1°
Γωνία κλίσης πυξίδων	Ακρίβεια πισσών	0.1°<15>
		0.1°<30>
		0.1°<60>
		0.2°<90>
	Σειρά μέτρου πισσών	±85°
	Ακρίβεια ρόλων	0.1°<15>
		0.1°<30>
		0.1°<60>
		0.2°<180>
	Σειρά μέτρου ρόλων	±180°
	Ψήφισμα	0.1°
Βαθμολόγηση	Σκληρή βαθμολόγηση σιδήρου	Ναι
	Μαλακή βαθμολόγηση σιδήρου	Ναι
	Μαλακή μέθοδος βαθμολόγησης παρέμβασης μαγνητικών πεδίων	Οριζόντια περιστροφή 360 ° κάθετη περιστροφή (προαιρετική)
φυσικά χαρακτηριστικά	Διάσταση	L57×W49×H25.5mm
	Βάρος	130g (χωρίς καλώδιο)
	RS232/RS485/TTL διεπαφή	Άμεσο κύριο καλώδιο
Χαρακτηριστικά διεπαφών	Καθυστέρηση έναρξης	<50ms>
	Ανώτατη παραγωγή	20Hz/s
	Ποσοστό επικοινωνίας	2400 ~115200baud
	Σχήμα παραγωγής	Δυαδικό πρωτόκολλο υψηλής επίδοσης
Παροχή ηλεκτρικού ρεύματος	Τάση ισχύος	(προεπιλογή) DC+5V
	Τρέχων (ανώτατος)	30mA
	Τρόπος ιδέας	26mA
	Τρόπος ύπνου	TBD
Περιβάλλον	Θερμοκρασία εργασίας	-40℃~+85℃
	Θερμοκρασία αποθήκευσης	-40℃~+85℃
	Αντι απόδοση δόνησης	100g
	Προστατευτική απόδοση	IP67
Ηλεκτρομαγνητική συμβατότητα	Σύμφωνα με EN61000 και GBT17626
MTBF	≥40000 ώρες/χρόνος
Αντίσταση μόνωσης	≥100 μέγα ωμ
Αντίσταση αντίκτυπου	το 100g@11ms, αξονική κατεύθυνση 3 (μισός κολπώδης)
Αντι δόνηση	10grms, 10~1000Hz

ΜΕΓΕΘΟΣ ΠΡΟΪΟΝΤΩΝ

▶ΜΈΓΕΘΟΣ ΠΙΝΆΚΩΝ PCBA

Τρισδιάστατος ψηφιακός αισθητήρας πυξίδων HCM385B 30mA DC5V 0

▶ΜΕΓΕΘΟΣ ΤΗΣ SHELL

Τρισδιάστατος ψηφιακός αισθητήρας πυξίδων HCM385B 30mA DC5V 1

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Σύνδεση καλωδίων καλωδίων πινάκων HCM380B PCBA:

Χρώμα καλωδίων

Καθορισμός

ΜΑΥΡΟΣ

ΚΟΚΚΙΝΟΣ

ΚΙΤΡΙΝΟΣ

ΠΡΑΣΙΝΟΣ

GND

Δύναμη αρνητική

Συνεχές ρεύμα 5V

Θετικό δύναμης

TTL/RS232 (RXD)

Ή RS485 (δ)

TTL/RS232 (TXD)

Ή RS485 (D+)
