Χρώμα καλωδίου Ορισμός |
Μαύρο | Ερυθρό | Κίτρινο | ΕΠΙΣΤΕΡΑ |
|
Εθνική Τράπεζα Αρνητική ισχύς |
Συνεχή 5V Δυνατότητα θετική |
TTL/RS232 ((RXD) Ή RS485 (((Δ-) |
TTL/RS232 ((TXD) Ή RS485 (((D+) |
Λεπτομέρειες προιόντος
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: RION
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: HCM385B-485
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: $445.00/Units
Συσκευασία λεπτομέρειες: 1pcs αισθητήρας πυξίδων σε κάθε κιβώτιο με το ασφαλές σφουγγάρι μέσα, 100pcs/ctn
Χρόνος παράδοσης: 7 ημέρες για τα δείγματα
Όροι πληρωμής: T/T, PayPal
Δυνατότητα προσφοράς: 1000 μονάδα/μονάδες ανά Ο αισθητήρας πυξίδων μήνα είναι διαθέσιμος
Χρήση: |
Αναζητητής πορείας |
Θεωρία: |
Magnetic εντοπιστής πορείας |
Αποδόσεις: |
RS485 |
Καλύτερη ακρίβεια τίτλων: |
0.5 βαθμοί |
Σειρά πισσών: |
+/-85 βαθμοί |
Βάρος: |
130 g |
Συχνότητα εξόδου: |
20Hz |
παραγωγή: |
Διάκριση IP67 |
Χρήση: |
Αναζητητής πορείας |
Θεωρία: |
Magnetic εντοπιστής πορείας |
Αποδόσεις: |
RS485 |
Καλύτερη ακρίβεια τίτλων: |
0.5 βαθμοί |
Σειρά πισσών: |
+/-85 βαθμοί |
Βάρος: |
130 g |
Συχνότητα εξόδου: |
20Hz |
παραγωγή: |
Διάκριση IP67 |

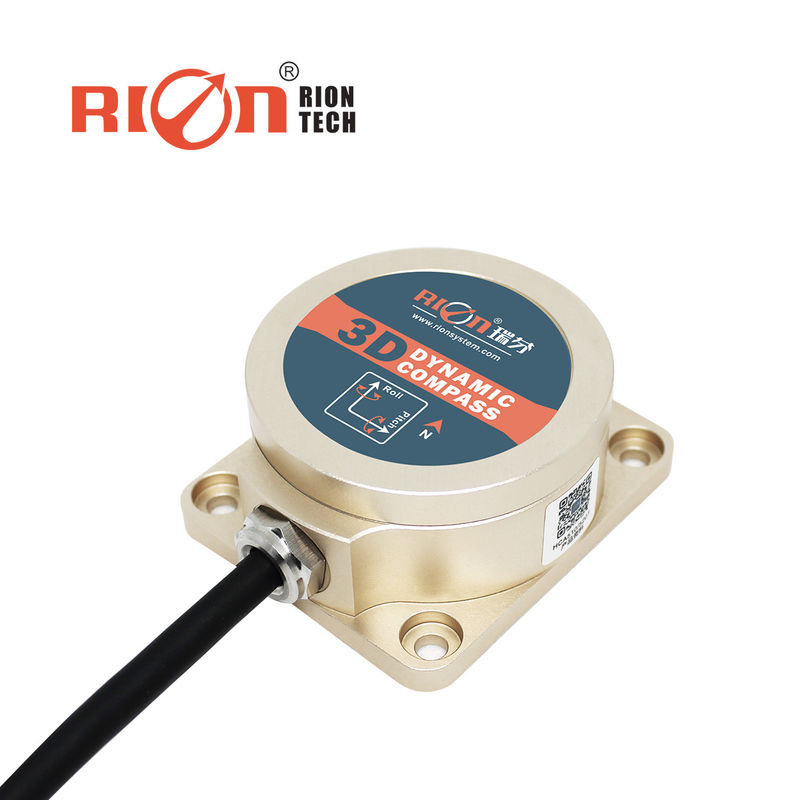

HCM385B οικονομικά αποδοτική 3D ηλεκτρονική πυξίδα.
Το HCM380B/HCM385B-MP είναι μια οικονομικά αποδοτική 3D ηλεκτρονική πυξίδα.και χρησιμοποιεί επιταχυνόμετρο υψηλής ακρίβειας για την αντιστάθμιση κλίσης, έτσι ώστε να μπορεί να παρέχει υψηλής ακρίβειας πληροφορίες πορείας σε οποιαδήποτε επιφάνεια εργαλείου κατά την έλξη εντός ± 180 °Για σταθερές παρεμβολές, μπορεί να παρέχει δεδομένα μέτρησης υψηλής ακρίβειας, RS232, RS485,Οι μέθοδοι διασύνδεσης πολλαπλών επικοινωνιών TTL είναι προαιρετικές.
Το προϊόν ενσωματώνει ένα τριάξιο μαγνητόμετρο και ένα τριάξιο επιταχυνόμετρο, με υψηλή ανάλυση και ισχυρή αντίστοιχη δυνατότητα θορύβου.προϊόν υψηλής σταθερότητας με μικρό μέγεθος και χαμηλή κατανάλωση ενέργειαςΧρησιμοποιείται ευρέως σε πολλούς τομείς, όπως φορητές συσκευές, κινητές συσκευές, σταθεροποίηση κεραίας, οχήματα και ενσωμάτωση συστημάτων.Το προϊόν μπορεί να παραγγελθεί με σφραγισμένη συσκευασία ή πλακέτα κυκλωμάτων.
★ Χαρτογράφηση θαλάσσιας ναυσιπλοΐας
★ Υπερκόκκινος απεικονιστής
★ ROV Υποβρύχιο Ρομπότ Ναυσιπλοΐας
★ Ενσωματωμένη πλοήγηση GPS
★ Ωκεανογραφικός δοκιμαστής
★ Συμπληρωματικός Σχεδιαστής Χάρτη
★ Υπηρετικός έλεγχος κεραίας
★ Ακριβότητα πορείας: 0,5°
★ Πεδίο μέτρησης κυλίνδρου: ± 180°
★ Ανάλυση κλίσης: 0,1°
★ Ακρίβεια κλίσης: < 0,2° (πλήρης εμβέλεια)
★ Εργασιακή θερμοκρασία: -40°C~+85°C
★ Μέγεθος: L57×W49×H25.5mm
★ Με σκληρή και μαλακή μαγνητική βαθμονόμηση
★ Έκδοση RS232/RS485/TTL
| Οι παραμέτροι HCM380B/HCM385B-MP |
||
| Κατηγορία | Καλύτερη ακρίβεια πορείας | 0.5° |
| Απόφαση | 0.1° | |
| Κλίση | Ακριβότητα κλίμακας | 0.1°<15°(περιοχή μέτρησης) |
| 0.1°<30° (περίοδος μέτρησης) | ||
| 0.1°<60° (περίοδος μέτρησης) | ||
| 0.2°<85° (περίοδος μέτρησης) | ||
| Πεδίο ύψους | ± 85° | |
| Ακρίβεια κυλίνδρων | 0.1°<15° (περίοδος μέτρησης) | |
| 0.1°<30° (περίοδος μέτρησης) | ||
| 0.1°<60° (περίοδος μέτρησης) | ||
| 0.2°<180° (περίοδος μέτρησης) | ||
| Πεδίο κυλίνδυνου | ± 180° | |
| Απόφαση | 0.1° | |
| Κλιμάκωση | Σκληρή μαγνητική βαθμονόμηση | Διαθέσιμο |
| Ελαφριά μαγνητική βαθμονόμηση | Διαθέσιμο | |
| Μέθοδος βαθμονόμησης μαγνητικών παρεμβολών | 24 σημεία βαθμονόμησης | |
| φυσικές ιδιότητες | Διάσταση | Δοκιμαστικό σύστημα |
| Βάρος | 130g (εκτός καλωδίου) | |
| RS232/RS485/TTL | Καλώδιο με άμεσο μόλυβδο | |
| Χαρακτηριστικά διεπαφής | Ξεκινήστε καθυστέρηση | < 50 ms |
| Μέγιστος ρυθμός εξόδου | 20 Hz/s | |
| Ποσοστό επικοινωνίας | 2400 έως 115200 baud | |
| Μορφή εξόδου | Δυαδικό πρωτόκολλο υψηλών επιδόσεων | |
| Δύναμη | Δυναμική τάση | Συνεχής ισχύς + 5V |
| ρεύμα (μέγιστο) | 30mA | |
| Ιδανικό ρεύμα | 26mA | |
| Κατάσταση ύπνου | ΔΕΠ | |
| Περιβάλλον | Εργαζόμενος προσωρινός. | -40°C+85°C |
| Θερμοκρασία αποθήκευσης. | -40°C+85°C | |
| Αντιτροπιαστικές επιδόσεις | 100g | |
| Προστασία | Διάκριση IP67 | |
| Ηλεκτρομαγνητική συμβατότητα | Σύμφωνα με το EN61000 και το GBT17626 | |
| ΜΤΠΔ | ≥ 98000 ώρα/ώρα | |
| Αντίσταση μόνωσης | ≥ 100 MΩ | |
| Αντί-Επίπτωση | 100g@11ms, άξια κατεύθυνση (μισό σινουροειδής) | |
| Αντι-Σοκ | 10gms, 10 ‰ 1000Hz | |
Μία επιφάνεια HCM380B σύνδεση καλωδίου:
|
Χρώμα καλωδίου Ορισμός |
Μαύρο | Ερυθρό | Κίτρινο | ΕΠΙΣΤΕΡΑ |
|
Εθνική Τράπεζα Αρνητική ισχύς |
Συνεχή 5V Δυνατότητα θετική |
TTL/RS232 ((RXD) Ή RS485 (((Δ-) |
TTL/RS232 ((TXD) Ή RS485 (((D+) |
