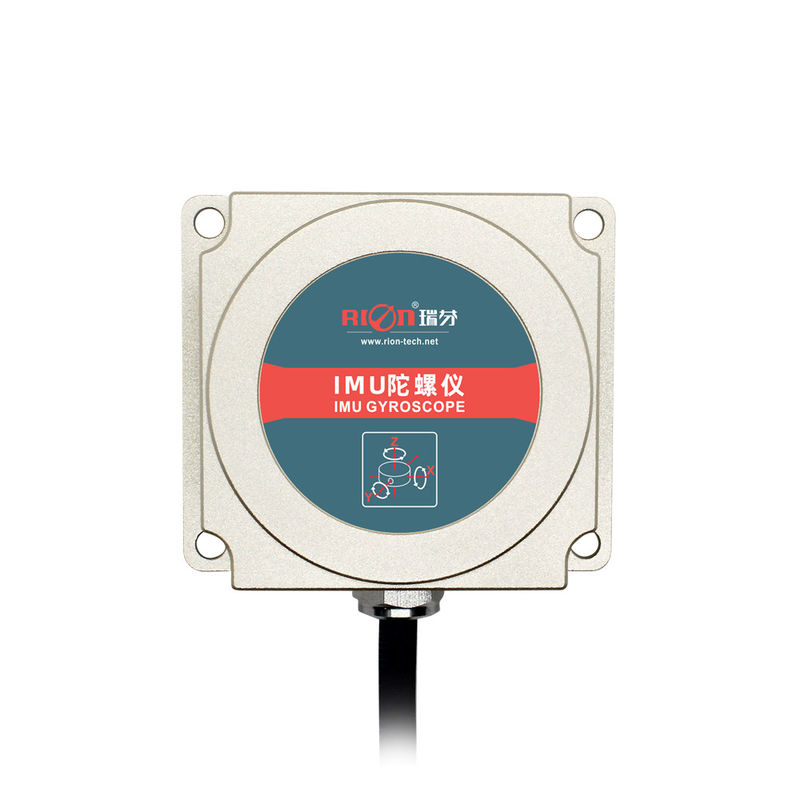

Αισθητήρας 9 γωνίας τίτλων γυροσκοπίων γυροσκόπιο ποσοστού Mems άξονα
Χαρακτηριστικό γνώρισμα
★ Οριζόντια παραγωγή γωνίας αζιμουθίου και τοποθέτησης
★ Σε πραγματικό χρόνο γωνιακή παραγωγή ποσοστού
★ Μακράς διαρκείας και ισχυρή σταθερότητα
★ Μπροστινή επιτάχυνση άξονα
★ Συμπαγές και ελαφρύ σχέδιο
★ Όλο το στερεάς κατάστασης
Παροχή ηλεκτρικού ρεύματος ★ DC9~36V
★ Ελαφρύς
Εφαρμογή
★ Αυτοματοποιημένη γεωργία ακρίβειας γεωργικών μηχανημάτων ★
★ Μηχανή καλλιέργειας θεριστικών μηχανών ★ συνδυασμού
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΩΝ
TL725D είναι ένα γυροσκόπιο IMU εξειδικευμένο στη ναυσιπλοΐα για τη γεωργική αυτόματη οδήγηση οχημάτων. Με το ενσωματωμένο τριαξωνικός γυροσκόπιο βιομηχανικός-βαθμού και το τριαξωνικός επιταχύμετρο, TL725D μπορεί ακόμα ομαλά στοιχεία τοποθέτησης παραγωγής υπό τις υψηλές συνθήκες εργασίας δόνησης. Αναπτυγμένος βασισμένος στο MEMS την αδρανή πλατφόρμα μέτρησης και το δυναμικό αλγόριθμο τοποθέτησης του γωνιακού ποσοστού του γυροσκοπίου, αυτό δυναμική γωνία κλίσης αποτελεσμάτων, οριζόντια γωνία αζιμουθίου, τριαξωνικός γωνιακό ποσοστό, τριαξωνικός επιτάχυνση και μπροστινά αξονικά στοιχεία επιτάχυνσης σωμάτων σε πραγματικό - χρόνος. μπορεί επίσης να ανατροφοδοτήσει τη μετρώντας παραγωγή σε πραγματικό - χρόνος από την ακέραια παραγωγή ενιαίος-άξονα ζ-άξονα, που επιτρέπει τις μπροστινές ρόδες του οχήματος που γυρίζουν ακριβώς. Το TL725D υποβάλλεται αίτηση ειδικά για τα αυτόματα γεωργικά μηχανήματα στοχεύοντας στην ακριβή και αποδοτική λειτουργία. Είναι ένα αναπόφευκτο συστατικό γεωργικών μηχανημάτων νέας γενιάς.
ΠΡΟΔΙΑΓΡΑΦΕΣ
| TL725D | ΠΑΡΑΜΕΤΡΟΙ | |
| Τριαξωνικός τοποθέτηση | Αζιμούθιο ±180°, ρόλος angle±180°, πίσσα angle±90 | |
| Εύρος ζώνης | >100Hz | |
| Ψήφισμα | 0.01° | |
| Μη γραμμικός | 0,1% FS | |
| Τριαξωνικός γυροσκόπιο | Σειρά γυροσκοπίων | 250°/s |
| Προκατειλημμένη αστάθεια mg (Allan) | 4.5°/h | |
| Τυχαίος συντελεστής m/s/sqrt περιπάτων γωνίας (χ) (Allan) | 0.25°/sqrt (χ) | |
| Προκατειλημμένη σταθερότητα mg (μέσος όρος 10s) | 8.5°/h | |
| Τριαξωνικός επιτάχυνση | Σειρά | ±4g |
| Ψήφισμα | 0.001g | |
| Ακρίβεια | 1mg | |
| Προκατειλημμένο instability°/h (Allan) | 0.05mg | |
| Τυχαίος συντελεστής m/s/sqrt περιπάτων ταχύτητας (χ) (Allan) | 0.015m/s/sqrt (χ) | |
| Προκατειλημμένο stability°/h (μέσος όρος 10s) | 0.15mg | |
| Χρόνος ξεκινήματος | 500ms | |
| Τάση εισαγωγής | +9~36V | |
| Τρέχων | 35mA (12V) | |
| Temp εργασίας. | -40 ~ +80℃ | |
| Temp αποθήκευσης. | -40 ~ +85℃ | |
| Δόνηση | 5g~10g | |
| Κλονισμός | 200g PK, 2ms, ημίτονο ½ | |
| Οικονομικά ενεργή ζωή | 10 έτος | |
| Συχνότητα παραγωγής | 5Hz/15Hz/25Hz/35Hz/50Hz/100Hz/200Hz Settable | |
| Σήμα παραγωγής | RS232/RS485/(προαιρετικό) | |
| MTBF | ≥50000 ώρες/χρόνοι | |
| Αντίσταση μόνωσης | ≥100MΩ | |
| Προστατευόμενος από τους κραδασμούς | το 100g@11ms, αξονική κατεύθυνση 3 (μισός κολπώδης) | |
| Αντιδονητικός | 10grms, 10~1000Hz | |
| Βαθμός προστασίας | IP67 | |
| Καλώδιο | Τυποποιημένο 1 καλώδιο ασπίδων καρφιτσών μ 4 | |
| Βάρος | ≤160g (συμπεριλαμβανομένου του καλωδίου 1 μέτρου) | |
