Λεπτομέρειες προιόντος
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: RION
Πιστοποίηση: CE
Αριθμό μοντέλου: DDM360
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: $99.00 - $115.00/Pieces
Συσκευασία λεπτομέρειες: 1pcs/εσωτερικό κιβώτιο με το σφουγγάρι, 100pcs/ctn
Χρόνος παράδοσης: 5-10 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 100000 Τεμάχιο/Τεμάχια ανά μήνα
Χρήση: |
Ναυσιπλοΐα τίτλων |
Θεωρία: |
mems μαγνητική τεχνολογία |
Αποδόσεις: |
Ψηφιακός αισθητήρας |
Ακρίβεια κεφαλίδας: |
0.8deg |
πίσσα που μετρά τη σειρά: |
+/--90deg |
Σειρά μέτρου ρόλων: |
+/--180deg |
Ακρίβεια γωνίας κλίσης: |
0.2deg |
Ευρεία θερμοκρασία: |
-40C ~ + 85C |
Μέγεθος: |
L55*W37*H24mm |
Ηλεκτρική τροφοδοσία: |
Συνεχή 5V |
Λιμένας διεπαφών παραγωγής: |
Τυποποιημένο RS232/RS485/TTL προαιρετικό |
Τάξη προστασίας: |
Διάκριση IP67 |
Χρήση: |
Ναυσιπλοΐα τίτλων |
Θεωρία: |
mems μαγνητική τεχνολογία |
Αποδόσεις: |
Ψηφιακός αισθητήρας |
Ακρίβεια κεφαλίδας: |
0.8deg |
πίσσα που μετρά τη σειρά: |
+/--90deg |
Σειρά μέτρου ρόλων: |
+/--180deg |
Ακρίβεια γωνίας κλίσης: |
0.2deg |
Ευρεία θερμοκρασία: |
-40C ~ + 85C |
Μέγεθος: |
L55*W37*H24mm |
Ηλεκτρική τροφοδοσία: |
Συνεχή 5V |
Λιμένας διεπαφών παραγωγής: |
Τυποποιημένο RS232/RS485/TTL προαιρετικό |
Τάξη προστασίας: |
Διάκριση IP67 |

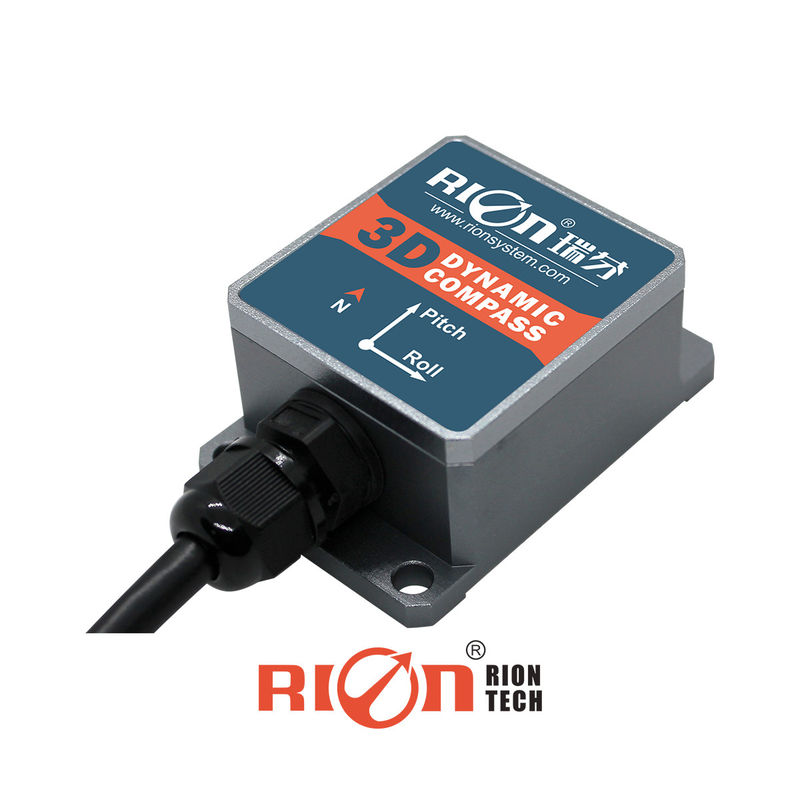

Μετρητής πυξίδας για υποβρύχια οχήματα πλοήγηση πορείας Γυροτροχιακό αντισταθμισμένο αισθητήρα πορείας πυξίδας
▶ Περιγραφή του προϊόντος
Το DDM350B / DDM360B είναι μια τρισδιάστατη δυναμική ηλεκτρονική πυξίδα, η οποία ενσωματώνει μια εννέα άξονες μονάδα μέτρησης αδρανείας, συμπεριλαμβανομένου ενός τριάξονου επιταχυντηρίου, ενός τριάξονου γυροσκόπου,και τριάξια πύλη ροήςΧρησιμοποιώντας τα υψηλά δυναμικά χαρακτηριστικά γωνίας του γυροσκόπου και τα εξαιρετικά σταθερά χαρακτηριστικά στάσης του επιταχυντηρίου,οι γωνίες κλίσης και κύλισης που ακολουθούν τις σύνθετες αλλαγές στάσης λαμβάνονται μέσω του δυναμικού αλγόριθμου αδράνειας πλοήγησηςΗ γεωμαγνητική γωνία αζιμούθου υιοθετεί σκληρό μαγνητικό και μαλακό μαγνητικό αλγόριθμο βαθμονόμησης,έτσι ώστε η πυξίδα να μπορεί να εξαλείψει την επιρροή του μαγνητικού πεδίου μέσω του αλγόριθμου βαθμονόμησης ακόμα και στο περιβάλλον με μαγνητική παρεμβολή πεδίουΗ κατεύθυνση υπολογίζεται σε πραγματικό χρόνο από τον κεντρικό επεξεργαστή και οι δυναμικές γωνίες κλίσης και κύλισης χρησιμοποιούνται για δυναμική αντιστάθμιση κατεύθυνσης για ένα ευρύ φάσμα μαγνητικών αζιμούθων.διασφάλιση ότι η πυξίδα μπορεί να παρέχει υψηλής ακρίβειας δεδομένα πορείας ακόμη και σε γωνίες κλίσης έως ±85°Η ηλεκτρονική πυξίδα ενσωματώνει έναν υψηλού επιπέδου αριθμητικό επεξεργαστή DSP με διαφοροποιημένες λειτουργίες εξόδου.και άλλες επικοινωνιακές διεπαφές μπορούν να προσαρμοστούν.
▶ ΚΥΡΙΤΙΚΑ χαρακτηριστικά
★ Πεδίο μέτρησης γωνίας κλίσης: κλίση ± 85°, γωνία κυλίσματος ± 180°
★ Με σκληρό μαγνητικό, μαλακό μαγνητικό και αντιστάθμιση γωνίας κλίσης
★ Πρότυπη διεπαφή εξόδου RS232/RS485/TTL
★ Ανάλυση κλίσης: 0,1°
★ Ακρίβεια κλίσης: 0,2°
★ Μέγεθος: L55×W37×H24mm
★ Συνεχή τροφοδοσία 5V
★ Διορισμός IP67 αδιάβροχο
▶ ΕΠΙΧΡΗΣΗ
★ Μελέτες και χαρτογράφηση της θάλασσας
★ Ενσωματωμένη πλοήγηση GPS
★ Υπηρετικός έλεγχος κεραίας
★ Υπερκόκκινος απεικονιστής
★ Λάιζερ μετρητή απόστασης
★ ROV υποβρύχια πλοήγηση ρομπότ
★ Ρομπότ ειδικών περιστάσεων
| Παράμετρος DDM350B/DCM360B | ||
| Κατεύθυνση πυξίδας | Ακριβότητα πορείας | 00,8° |
| Απόφαση | 0.1° | |
| Πεδίο ύψους | ± 90° | |
| Πεδίο κυλίνδυνου | ± 180° | |
| Ακριβότητα κλίσης | Στατική κατάσταση 0,2° | |
| Δυναμικό 0,5° | ||
| Απόφαση | 0.1° | |
| Πεδίο γωνίας αντιστάθμισης κλίσης | Στρογγυλοποίηση ± 180° | |
| Κλίση < 85° | ||
| Κλιμάκωση | Καθορισμός σκληρού σιδήρου | - Ναι, ναι. |
| Κλιμάκωση μαλακού σιδήρου | - Ναι, ναι. | |
| Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου | Μία περιστροφή του επιπέδου (διδιάστατη βαθμονόμηση) | |
| Φυσικό χαρακτηριστικό | Μέγεθος | L55×W37×H24mm |
| RS232/RS485/TTL | 4 πυρήνες καλώδιο άμεσης μολύβδου μήκους 1 μέτρου | |
| Διασύνδεση | Αναβολή εκκίνησης | < 50 ms |
| Ποσοστό παραγωγής | 20 Hz/s | |
| Ποσοστό Baud | 2400 έως 115200 baud | |
| Φόρμα εξόδου | Δυαδικό πρωτόκολλο υψηλής απόδοσης | |
| Δύναμη | Πρόσθετη τάση | (προεπιλεγμένο) DC +5V |
| (Επιπροσαρμοσμένο) DC 936V | ||
| Τρόπος ρεύματος (MAX) | 45mA | |
| Ιδανικό μοντέλο | 35mA | |
| Κατάσταση ύπνου | ΔΕΠ | |
| Περιβάλλον | Πεδίο λειτουργίας | -40°C+85°C |
| Θέρμανση αποθήκευσης | -40°C+100°C | |
| Αντίσταση σε δονήσεις | 2500 g | |
| ΕΜΚ | Σύμφωνα με το EN61000 και το GBT17626 | |
| ΜΤΠΔ | ≥40000 ώρες/χρόνος | |
| Αντίσταση μόνωσης | ≥ 100 megohm | |
| Αντοχή σε κρούση | 100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) | |
| Αντι-δονήσεις | 10gms, 10 ‰ 1000Hz | |
| Βάρος | Μία σανίδα: ≤25g ≤135g (συμπεριλαμβανομένου καλωδίου 1 μέτρου) | |
