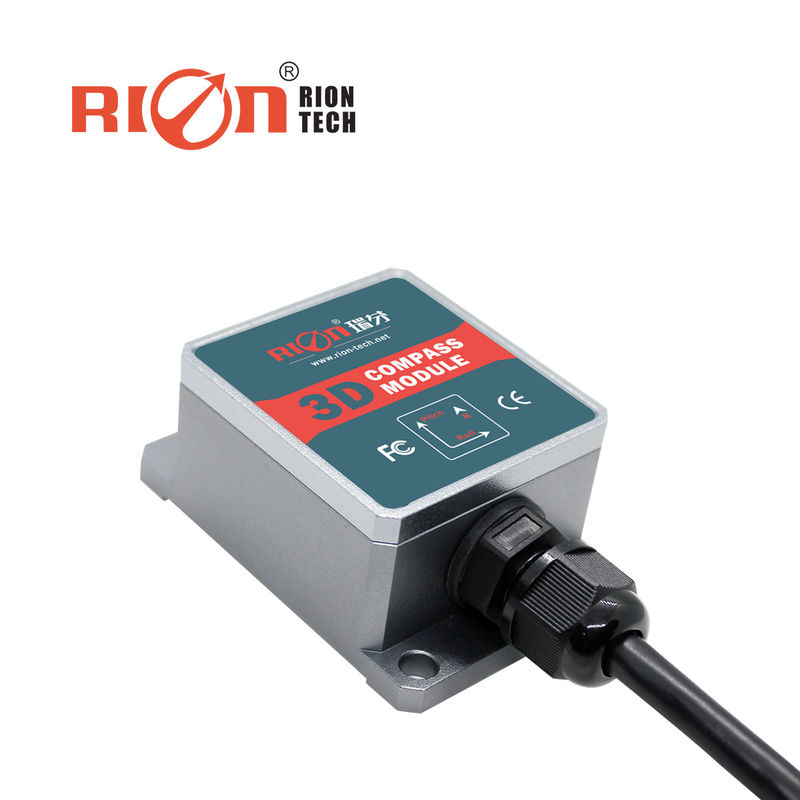

DCM260B IP67 Προστασία Δυναμικός 3D ψηφιακός αισθητήρας πυξίδας 0,8° ακρίβεια κατεύθυνσης

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Guangdong, Κίνα

Μάρκα: RION

Πιστοποίηση: CE, FCC,ROHS , ISO

Αριθμό μοντέλου: DCM260B-232

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Τιμή: $99.00 - $115.00/Pieces

Συσκευασία λεπτομέρειες: 1pcs/εσωτερικό κιβώτιο με το σφουγγάρι, 100pcs/ctn

Χρόνος παράδοσης: 5-10 ημέρες εργασίας

Όροι πληρωμής: T/T, L/C

Δυνατότητα προσφοράς: 100000 κομμάτι/κομμάτια ανά Μήνας

Πάρτε την καλύτερη τιμή
Επαφή τώρα
Προδιαγραφές
Επισημαίνω:

Δυναμικός τρισδιάστατος ψηφιακός αισθητήρας πυξίδων

,

IP67 τρισδιάστατη ψηφιακή πυξίδα

,

τρισδιάστατος δυναμικός αισθητήρας πυξίδων

Χρήση:
Γωνία τοποθέτησης μέτρου
Θεωρία:
mems τεχνολογία
Αποδόσεις:
Ψηφιακός αισθητήρας
δυναμική ακρίβεια τίτλων πυξίδων:
0.8deg
Ψήφισμα γωνίας κλίσης:
0.1deg
Ακρίβεια γωνίας κλίσης:
0.2deg
Ευρεία θερμοκρασία:
-40C ~ + 85C
Μέγεθος:
L55*W37*H24mm
Ηλεκτρική τροφοδοσία:
Συνεχή 5V
Λιμένας διεπαφών παραγωγής:
Τυποποιημένο RS232/RS485/TTL προαιρετικό
Τάξη προστασίας:
Διάκριση IP67
Λιμάνι:
HK
Χρήση:
Γωνία τοποθέτησης μέτρου
Θεωρία:
mems τεχνολογία
Αποδόσεις:
Ψηφιακός αισθητήρας
δυναμική ακρίβεια τίτλων πυξίδων:
0.8deg
Ψήφισμα γωνίας κλίσης:
0.1deg
Ακρίβεια γωνίας κλίσης:
0.2deg
Ευρεία θερμοκρασία:
-40C ~ + 85C
Μέγεθος:
L55*W37*H24mm
Ηλεκτρική τροφοδοσία:
Συνεχή 5V
Λιμένας διεπαφών παραγωγής:
Τυποποιημένο RS232/RS485/TTL προαιρετικό
Τάξη προστασίας:
Διάκριση IP67
Λιμάνι:
HK
Περιγραφή
DCM260B IP67 Προστασία Δυναμικός 3D ψηφιακός αισθητήρας πυξίδας 0,8° ακρίβεια κατεύθυνσης

DCM260B IP67 Προστασία Δυναμικός 3D ψηφιακός αισθητήρας πυξίδας 0,8° ακρίβεια κατεύθυνσης



Περιγραφή του προϊόντος



Το DDM350B / DDM360B είναι μια τρισδιάστατη δυναμική ηλεκτρονική πυξίδα, η οποία ενσωματώνει μια εννέα άξονες μονάδα μέτρησης αδρανείας, συμπεριλαμβανομένου ενός τριάξονου επιταχυντηρίου, ενός τριάξονου γυροσκόπου,και τριάξια πύλη ροήςΧρησιμοποιώντας τα υψηλά δυναμικά χαρακτηριστικά γωνίας του γυροσκόπου και τα εξαιρετικά σταθερά χαρακτηριστικά στάσης του επιταχυντηρίου,οι γωνίες κλίσης και κύλισης που ακολουθούν τις σύνθετες αλλαγές στάσης λαμβάνονται μέσω του δυναμικού αλγόριθμου αδράνειας πλοήγησηςΗ γεωμαγνητική γωνία αζιμούθου υιοθετεί σκληρό μαγνητικό και μαλακό μαγνητικό αλγόριθμο βαθμονόμησης,έτσι ώστε η πυξίδα να μπορεί να εξαλείψει την επιρροή του μαγνητικού πεδίου μέσω του αλγόριθμου βαθμονόμησης ακόμα και στο περιβάλλον με μαγνητική παρεμβολή πεδίουΗ κατεύθυνση υπολογίζεται σε πραγματικό χρόνο από τον κεντρικό επεξεργαστή και οι δυναμικές γωνίες κλίσης και κύλισης χρησιμοποιούνται για δυναμική αντιστάθμιση κατεύθυνσης για ένα ευρύ φάσμα μαγνητικών αζιμούθων.διασφάλιση ότι η πυξίδα μπορεί να παρέχει υψηλής ακρίβειας δεδομένα πορείας ακόμη και σε γωνίες κλίσης έως ±85°Η ηλεκτρονική πυξίδα ενσωματώνει έναν υψηλού επιπέδου αριθμητικό επεξεργαστή DSP με διαφοροποιημένες λειτουργίες εξόδου.και άλλες επικοινωνιακές διεπαφές μπορούν να προσαρμοστούν.



ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά

★ Πεδίο μέτρησης γωνίας κλίσης: κλίση ± 85°, γωνία κυλίσματος ± 180°

★ Με σκληρό μαγνητικό, μαλακό μαγνητικό και αντιστάθμιση γωνίας κλίσης

★ Πρότυπη διεπαφή εξόδου RS232/RS485/TTL

★ Ακρίβεια γωνίας αζιμούθ: 0,8°

★ Ανάλυση κλίσης: 0,1°

★ Ακρίβεια κλίσης: 0,2°

★ Ευρύ εύρος θερμοκρασιών: -40°C+85°C

★ Μέγεθος: L55×W37×H24mm

★ Συνεχή τροφοδοσία 5V

★ Διορισμός IP67 αδιάβροχο







Ηλεκτρικά χαρακτηριστικά





Παράμετρος DDM350B/DCM360B
Κατεύθυνση πυξίδας Ακριβότητα πορείας 00,8°
Απόφαση 0.1°
Πεδίο ύψους ± 90°
Πεδίο κυλίνδυνου ± 180°
Ακριβότητα κλίσης Στατική κατάσταση 0,2°
Δυναμικό 0,5°
Απόφαση 0.1°
Πεδίο γωνίας αντιστάθμισης κλίσης Στρογγυλοποίηση ± 180°
Κλίση < 85°
Κλιμάκωση Καθορισμός σκληρού σιδήρου - Ναι, ναι.
Κλιμάκωση μαλακού σιδήρου - Ναι, ναι.
Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου Μία περιστροφή του επιπέδου (διδιάστατη βαθμονόμηση)
Φυσικό χαρακτηριστικό Μέγεθος Μέγεθος κελύφους:L55×W37×H24mm
Μέγεθος PCBA: L33×W27×H9mm

RS232/RS485/TTL

Γραμμή σύνδεσης διεπαφής

Κέλυφος: 4PIN 1m άμεση άμυνα
Μονόφωτο: 4 PIN 30cm καλώδιο τερματικού
Διασύνδεση Αναβολή εκκίνησης < 50 ms
Ποσοστό παραγωγής 20 Hz/s
Ποσοστό Baud 2400 έως 115200 baud
Φόρμα εξόδου Δυαδικό πρωτόκολλο υψηλής απόδοσης
Δύναμη Πρόσθετη τάση (προεπιλεγμένο) DC +5V
(Επιπροσαρμοσμένο) DC 936V
Τρόπος ρεύματος (MAX) 45mA
Ιδανικό μοντέλο 35mA
Κατάσταση ύπνου ΔΕΠ
Περιβάλλον Πεδίο λειτουργίας -40°C+85°C
Θέρμανση αποθήκευσης -40°C+85°C
Αντίσταση σε δονήσεις 2500 g
ΕΜΚ Σύμφωνα με το EN61000 και το GBT17626
ΜΤΠΔ ≥98000 ώρες/χρόνος
Αντίσταση μόνωσης ≥ 100 megohm
Αντοχή σε κρούση 100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής)
Αντι-δονήσεις 10gms, 10 ‰ 1000Hz
Βάρος Μία σανίδα: ≤25g ≤135g (συμπεριλαμβανομένου καλωδίου 1 μέτρου)

▶ ΚΟΝΕΞΙΑ

Χρώμα

Λειτουργία

Ερυθρό Μαύρο Κίτρινο ΕΠΙΣΤΕΡΑ
Συνεχή 5V Εθνική Τράπεζα

RS232 ((RXD)

TTL(RXD)

RS485(Δ-)

RS232 ((TXD)

TTL(TXD)

RS485(D+)

DCM260B IP67 Προστασία Δυναμικός 3D ψηφιακός αισθητήρας πυξίδας 0,8° ακρίβεια κατεύθυνσης 1

Χρώμα

Λειτουργία

Ερυθρό Μαύρο Κίτρινο ΕΠΙΣΤΕΡΑ
Συνεχή 5V Εθνική Τράπεζα

RS232 ((RXD)

TTL(RXD)

RS485(D+)

RS232 ((TXD)

TTL(TXD)

RS485(Δ-)

DCM260B IP67 Προστασία Δυναμικός 3D ψηφιακός αισθητήρας πυξίδας 0,8° ακρίβεια κατεύθυνσης 2
