Κατεβάστε το φύλλο δεδομένων του αισθητήρα πυξίδας HCM600/HCM605B

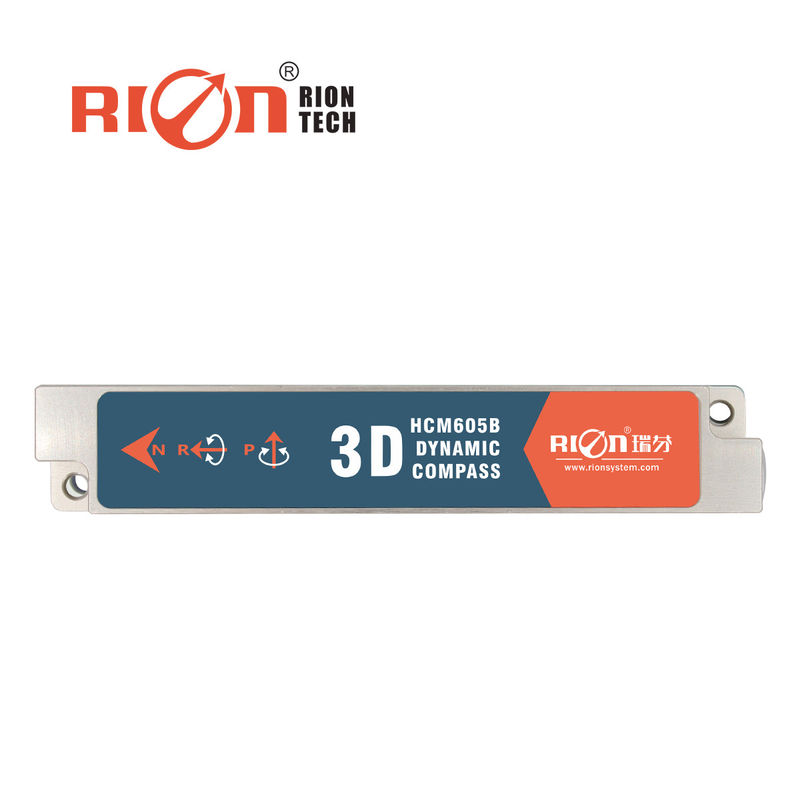

HCM600B HCM605B Δυναμική Αντι-Καταστολή 3D ΕΛΕΚΤ...
▶ΕΠΙΤΡΟΠΟΣ
★ Ακριβότητα πορείας: 0,3° ̇ 0,5°
★ Πεδίο κυλίσματος: ± 180°
★ Ανάλυση κλίσης: 0,1°
★ Ακρίβεια κλίσης: < 0,2° (πλήρης εμβέλεια)
★ Μέγεθος: L110 × W19.5 × H19.5mm
★ Με σκληρό-μαλακό μαγνητικό και κλίση αντιστάθμισης
★ RS232/RS485/TTL
▶Εφαρμογή
★ Δορυφορική κεραία Δορυφόρος αναζήτησης
★ Ενσωματωμένη πλοήγηση GPS
★ Υπηρετικός έλεγχος κεραίας
★ Υπερκόκκινος απεικονιστής
★ Λαζερικός εντοπιστής απόστασης
★ Χάρτης για Σχεδιαστή
★ Rov Υποβρύχια πλοήγηση ρομπότ
★ Οκεανογραφικά όργανα μέτρησης
★ Ρομπότ Ειδικών Περιπτώσεων
★ Ανεπιβατικά αεροσκάφη
▶ΠΡΟΣΟΧΗ ΤΟΥ Προϊόντος
Η HCM600/HCM605 είναι μια δυναμική και υψηλής ακρίβειας ηλεκτρονική πυξίδα 3 άξων, έχει τρεις λειτουργίες: καθαρή πυξίδα, λειτουργία σύντηξης 9 άξων και λειτουργία αντι-κατακόλλησης σύντηξης 9 άξων (anti-temporary-interference).Με υψηλές επιδόσεις, αξιοπιστία, μικρό μέγεθος και χαμηλή κατανάλωση ενέργειας, είναι κατάλληλο για τη μέτρηση της στάσης και των γωνιών κατεύθυνσης σε πολλούς τομείς, όπως η σταθερότητα κεραίας, τα οχήματα και τα drones.Ο χρήστης μπορεί να παραγγείλει ολοκληρωμένο προϊόν με θήκη (έως το επίπεδο αδιάβροχου IP67) ή μονάδα πυξίδας.
 Παραμέτροι HCM600B/HCM605B |
||
| Κατηγορία | Ακριβότητα πορείας | 0.5° κλίση < 10° |
| Απόφαση | 0.1° | |
| Παραμέτροι κλίσης | Ακριβότητα κλίμακας | 0.1°<15° (περίοδος μέτρησης) |
| 0.1°<30° (περίοδος μέτρησης) | ||
| 0.1°<60° (περίοδος μέτρησης) | ||
| 0.2°<85° (περίοδος μέτρησης) | ||
| Πεδίο ύψους | ± 85° | |
| Ακρίβεια κυλίνδρων | 0.1°<15° (περίοδος μέτρησης) | |
| 0.1°<30° (περίοδος μέτρησης) | ||
| 0.1°<60° (περίοδος μέτρησης) | ||
| 0.2°<180° (περίοδος μέτρησης) | ||
| Πεδίο κυλίνδυνου | ± 180° | |
| Απόφαση | 0.1° | |
| Κλιμάκωση | Καθορισμός σκληρού σιδήρου | - Ναι, ναι. |
| Κλιμάκωση μαλακού σιδήρου | - Ναι, ναι. | |
| Κλιμάκωση μαγνητικών παρεμβολών | Στροφή 360 μοιρών οριζόντια; κάθετη περιστροφή (επιλογή) | |
| Φυσικό χαρακτηριστικό | Μέγεθος | Δοκιμαστικό σύστημα |
| Βάρος | ≤ 85g (εκτός καλωδίου) | |
| RS232/RS485/TTL | Σύνδεσμος ταχείας πρόσδεσης 5PIN | |
| Διασύνδεση | Αναβολή εκκίνησης | < 50 ms |
| Μέγιστη ταχύτητα εξόδου | 20 Hz/s | |
| Ταχύτητα επικοινωνίας | 2400 έως 115200baud (προεπιλογή 9600) | |
| Φόρμα εξόδου | Δυαδικό πρωτόκολλο υψηλών επιδόσεων | |
| Δύναμη | Δυναμική τάση | (προεπιλεγμένο) DC+5V |
| ρεύμα (max) | 30mA | |
| Ιδανική λειτουργία | 26mA | |
| Λειτουργία χειμερίας νάρκης | ΔΕΠ | |
| Περιβάλλον | Πεδίο λειτουργίας | -40°C+85°C |
| Θέρμανση αποθήκευσης | -40°C+85°C | |
| Αντίσταση σε δονήσεις | 100g | |
| Προστασία | Διάκριση IP67 | |
| Ηλεκτρομαγνητική συμβατικότητα | Σύμφωνα με το EN61000 και το GBT17626 | |
| ΜΤΠΔ | ≥40000 ώρες/χρόνος | |
| Αντίσταση μόνωσης | ≥ 100mego-ohm | |
| Ανθεκτικό στις συγκρούσεις | 100g11ms, 3 άξονες κατεύθυνση (μισό σινουροειδές) | |
| Αντι-δονήσεις | 10gms, 10~1000Hz | |
