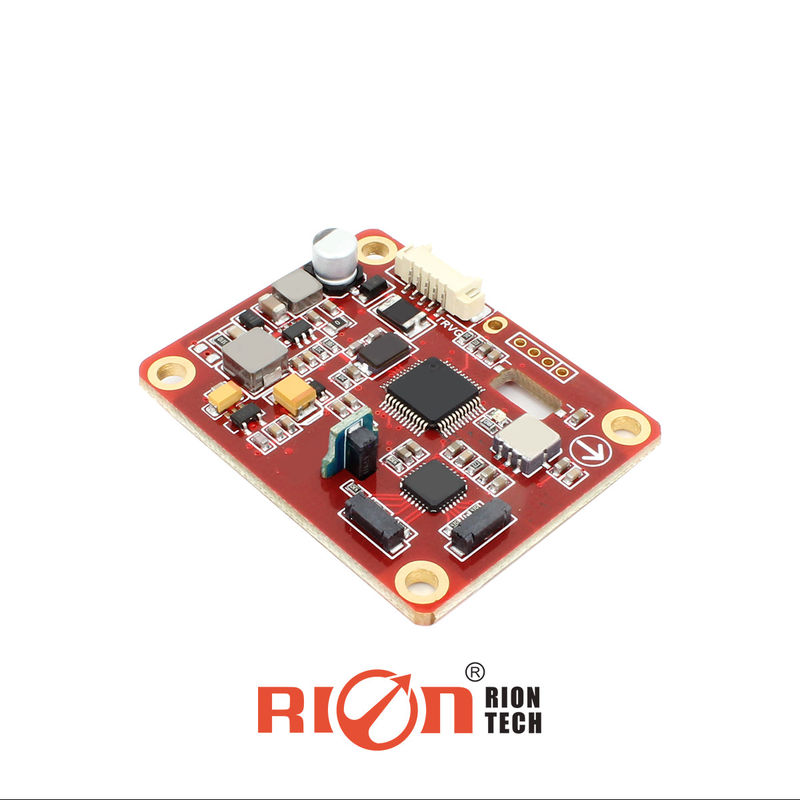

DCM250B χαμηλής ισχύος TLL 3D ψηφιακή πυξίδα αισθητήρα επιφάνειας με 0,8 βαθμούς ακρίβεια κατεύθυνσης
Παρακαλούμε κάντε κλικ παρακάτω για να κατεβάσετε το δελτίο δεδομένων PDF
DCM250B DCM260B Υψηλή ακρίβεια 3D ψηφιακή πυξίδα M...
▶ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
★ Ακρίβεια πορείας: 0,8°
★ Πεδίο μέτρησης κλίσης: ±85°
★ Ανάλυση κλίσης: 0,1°
★ Ακρίβεια κλίσης: 0,2°
★ Πεδίο θερμοκρασίας: -40°C+85°C
★ Συνεχή τροφοδοσία 5V
★ Με σκληρό μαγνητικό, μαλακό μαγνητικό και αντιστάθμιση κλίσης
★ Πρότυπη διεπαφή εξόδου RS232/RS485/TTL
▶Εφαρμογή
★ Ψάχνω με δορυφορική κεραία
★ Μελέτες πλοήγησης
★ Συνδυασμένη πλοήγηση GPS
★ Υπηρετικός έλεγχος κεραίας
★ Σύστημα εκτόξευσης πυροβολικού
★ Υπερκόκκινος απεικονιστής
★ Λάιζερ μετρητή απόστασης
★ Χαρτογράφηση
★ ROV υποβρύχια πλοήγηση ρομπότ
★ Ωκεανογραφικό όργανο έρευνας
★ Ρομπότ ειδικών περιστάσεων
★ Ανεπιβάσιμα αεροσκάφη
▶ ΠΡΟΣΟΧΗ
Το DCM250B/260B είναι μια χαμηλού κόστους τρισδιάστατη ηλεκτρονική πυξίδα, που χρησιμοποιεί σκληρό και μαλακό μαγνητικό αλγόριθμο βαθμονόμησης.έτσι ώστε η πυξίδα να μπορεί να εξαλείψει την επιρροή του μαγνητικού πεδίου μέσω αλγόριθμου βαθμονόμησης στο περιβάλλον με μαγνητική παρεμβολή πεδίουΤο DCM250B & 260B ενσωματώνει έναν αισθητήρα τριών αξόνων fluxgate, υπολογίζει την πορεία σε πραγματικό χρόνο μέσω του κεντρικού επεξεργαστή,και χρησιμοποιεί ένα τριάξιο επιταχυνόμετρο για την εκτέλεση αντιστάθμισης της πορείας για ένα ευρύ φάσμα γωνιών κλίσηςΗ ηλεκτρονική πυξίδα ενσωματώνει υψηλής ακρίβειας έλεγχο MCU και διαφοροποιημένες μεθόδους εξόδου.Οι τυποποιημένες διεπαφές περιλαμβάνουν RS232/RS485/TTL και άλλες διεπαφές, και άλλες επικοινωνιακές διεπαφές μπορούν να προσαρμοστούν.
Το DCM250B/260B είναι μικρού μεγέθους, χαμηλής κατανάλωσης ενέργειας και μπορεί να χρησιμοποιηθεί σε πολλούς τομείς, όπως σταθερές κεραίες, οχήματα, ενσωμάτωση συστημάτων κλπ.Η υψηλή αντοχή στα σοκ και η υψηλή αξιοπιστία κάνουν επίσης την πυξίδα να λειτουργεί κανονικά σε εξαιρετικά σκληρά περιβάλλοντα, και είναι πιο κατάλληλο για το σημερινό σύστημα ολοκληρωμένου ελέγχου μετρήσεων ακριβείας.
▶Ειδικές προδιαγραφές
 Παράμετροι DCM250B/260B |
||
| Παράμετροι πορείας πυξίδας | Ακριβότητα πορείας | 00,8° |
| Απόφαση | 0.1° | |
| Παράμετρος κλίσης πυξίδας | Ακριβότητα κλίμακας | 0.1°<15° (περίοδος μέτρησης) |
| 0.2°<30° (περίοδος μέτρησης) | ||
| 0.3°<60° (περίοδος μέτρησης) | ||
| Πεδίο ύψους | ± 85° | |
| Ακριβότητα κυλίσματος | 0.1°<15° (περίοδος μέτρησης) | |
| 0.2°<30° (περίοδος μέτρησης) | ||
| 0.3°<60° (περίοδος μέτρησης) | ||
| Πεδίο κυλίνδυνου | ± 85° | |
| Απόφαση | 0.1° | |
| Πεδίο γωνίας αντιστάθμισης κλίσης | < 40° | |
| βαθμονόμηση | Καθορισμός σκληρού σιδήρου | - Ναι, ναι. |
| Κλιμάκωση μαλακού σιδήρου | - Ναι, ναι. | |
| Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου | Στροφή οριζόντια μία στροφή (2D βαθμονόμηση) | |
| Φυσικά χαρακτηριστικά | Μέγεθος | Μέγεθος κελύφους:L55×W37×H24mm |
| Μέγεθος PCBA: L33 × W27 × H9mm | ||
| RS232/RS485/TTL | Κέλυφος: 4 PIN 1 μέτρο άμεσο μόλυβδο | |
| PCBA: 4PIN 30cm καλώδιο τερματικού | ||
| Διασύνδεση | Αναβολή εκκίνησης | < 50mS |
| Ποσοστό παραγωγής | 20 Hz/s | |
| Ποσοστό Baud | 2400 έως 19200 baud | |
| Φόρμα εξόδου | Δυαδικό πρωτόκολλο υψηλών επιδόσεων | |
| Ηλεκτρική τροφοδοσία | Πρόσθετη τάση | (προεπιλεγμένο) DC+5V |
| (προαιρετικό) DC 9 ∆36V | ||
| Τρόπος ρεύματος (MAX) | 45mA | |
| Ιδανική λειτουργία | 35mA | |
| Κατάσταση ύπνου | ΔΕΠ | |
| Περιβάλλον | Πεδίο λειτουργίας | -40°C+85°C |
| Θέρμανση αποθήκευσης | -40°C+100°C | |
| Δυναμικότητα κατά των δονήσεων | 2500 g | |
| ΕΜΚ | Σύμφωνα με το EN61000 και το GBT17626 | |
| ΜΤΠΔ | ≥40000 ώρες/χρόνος | |
| Αντίσταση μόνωσης | ≥ 100MΩ | |
| Αντοχή σε κρούση | 100g@11ms, τρεις κατευθύνσεις (μισό σινουσίδιο) | |
| Αντι-δονήσεις | 10gms, 10 ‰ 1000Hz | |
| Βάρος | Μία σανίδα: ≤25g ≤135g (συμπεριλαμβανομένου καλωδίου 1 μέτρου) | |
