Λεπτομέρειες προιόντος
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: RION
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: DCM301B-232
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: $235.00/Pieces 1-99 Pieces
Συσκευασία λεπτομέρειες: 1pcs/polybag, κιβώτιο 20pcs/inner με το σφουγγάρι, 200pcs/ctn
Χρόνος παράδοσης: 5 ημέρες για τα δείγματα
Όροι πληρωμής: Τ/Τ, Paypal
Δυνατότητα προσφοράς: 30000 κομμάτι/κομμάτια ανά Εβδομάδα
Ακρίβεια τίτλων:: |
0.5-0.8 |
Γωνία κλίσης που μετρά τη σειρά: |
+/--90deg |
Ψήφισμα γωνίας κλίσης: |
0.1 |
Μέγεθος προϊόντος: |
Δοκιμαστικό σύστημα |
Ηλεκτρική τροφοδοσία: |
DC5V |
Διεπαφή παραγωγής: |
Τυποποιημένο RS232/RS485/TTL προαιρετικό |
Ακρίβεια τίτλων:: |
0.5-0.8 |
Γωνία κλίσης που μετρά τη σειρά: |
+/--90deg |
Ψήφισμα γωνίας κλίσης: |
0.1 |
Μέγεθος προϊόντος: |
Δοκιμαστικό σύστημα |
Ηλεκτρική τροφοδοσία: |
DC5V |
Διεπαφή παραγωγής: |
Τυποποιημένο RS232/RS485/TTL προαιρετικό |

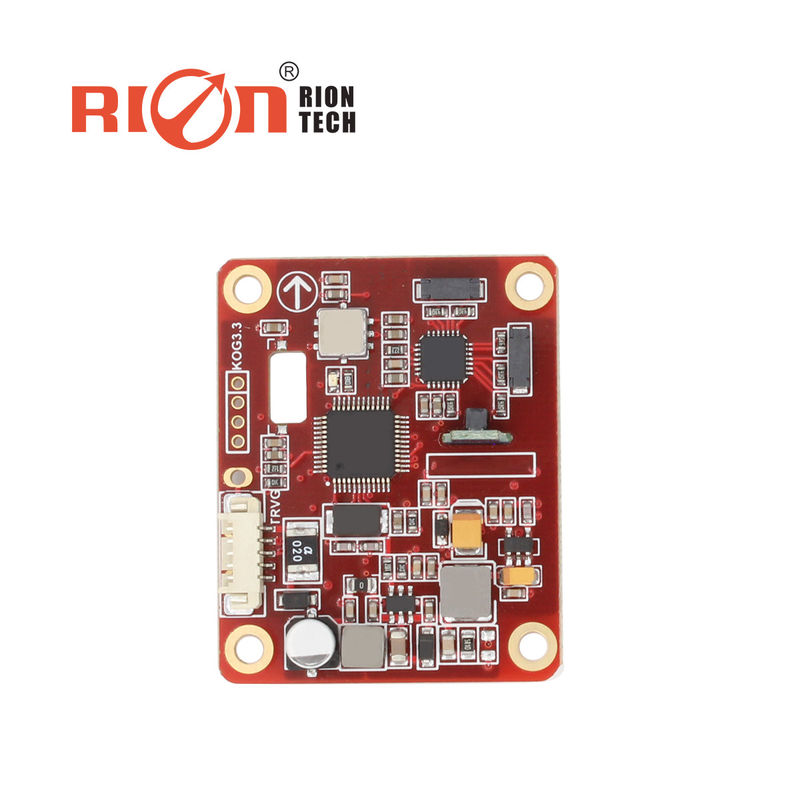

DCM301B ψηφιακή πυξίδα PCBA πυξίδα αισθητήρα μονάδα για ειδικές περιστάσεις ρομπότ
Γενική περιγραφή
Το DCM301B είναι έναηλεκτρονική πυξίδα 3D υψηλής ακρίβειας που χρησιμοποιεί αλγόριθμο βαθμονόμησης 2D,Διαφορετικές λειτουργίες εξόδου, τυποποιημένες διεπαφές, συμπεριλαμβανομένων των RS232/RS485/TTL και άλλων διεπαφών, και αποδέχονται άλλες προσαρμογές διεπαφών επικοινωνίας.
DCM301Β με μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας, μπορεί να χρησιμοποιηθεί για τη σταθερότητα κεραίας, οχήματα, ολοκλήρωση συστημάτων και άλλα πεδία, υψηλή αντοχή σε σοκ,υψηλή αξιοπιστία κάνει την πυξίδα να λειτουργεί σωστά σε εξαιρετικά σκληρά περιβάλλοντα.
Χαρακτηριστικά:
Εφαρμογή:
| DCM301B και DCM302B | Παράμετρος | |
| Κατεύθυνση πυξίδας | Η καλύτερη ακρίβεια πορείας (RMS) | 0.5° κλίση < 10° |
| 10,0° κλίση < 30° | ||
| 20,0° κλίση < 40° | ||
| 20,5° κλίση < 70° | ||
| Απόφαση | 0.1° | |
| Παράμετρος κλίσης πυξίδας | Ακριβότητα κλίμακας (RMS) | 0.1°<15°(Περίοδος μέτρησης) |
| 0.2°<30°(Περιφέρεια μέτρησης) | ||
| 0.3°<60°(Περιφέρεια μέτρησης) | ||
| 0.3°<85°(Περιφέρεια μέτρησης) | ||
| Πεδίο κλίσης | ± 85° | |
| Ακριβότητα κυλίσματος (RMS) | 0.1°<15°(Περίοδος μέτρησης) | |
| 0.2°<30°(Περιφέρεια μέτρησης) | ||
| 0.3°<60°(Περιφέρεια μέτρησης) | ||
| 0.3°<85°(Περιφέρεια μέτρησης) | ||
| Πεδίο κλίσης κύλισης | ± 85° | |
| Απόφαση | 0.1° | |
| Το καλύτερο εύρος αντιστάθμισης κλίσης | < 40° | |
| Κλιμάκωση | Καθορισμός σκληρού σιδήρου | - Ναι, ναι. |
| Κλιμάκωση μαλακού σιδήρου | - Ναι, ναι. | |
| Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου | περιστροφή του επιπέδου σε 1 κύκλο ((2D βαθμονόμηση) | |
| Φυσικά χαρακτηριστικά | Διάσταση | L60×W59×H29mm |
| Βάρος | PCB: 20g, με κέλυφος: 100g | |
| Σύνδεσμος διεπαφής RS-232/RS485/TTL | 5PINσυνδέτης | |
| Χαρακτηριστικά διεπαφής | Αναβολή εκκίνησης | < 50 ms |
| Μέγιστος ρυθμός παραγωγής | 20 Hz/s | |
| Ποσοστό επικοινωνίας | 2400 έως 19200 baud | |
| Φόρμα εξόδου | Δυαδικό πρωτόκολλο υψηλής απόδοσης | |
| Δύναμη | Ηλεκτρική τροφοδοσία | (προεπιλεγμένο) DC+5V |
| (Αναπροσαρμοσμένο) DC9 ̇36V | ||
| Τρέχων (μέγιστο) | 40mA | |
| Ιδανική λειτουργία | 30mA | |
| Κατάσταση ύπνου | ΔΕΠ | |
| Περιβάλλον | Πεδίο λειτουργίας | -40°C+85°C |
| Θέρμανση αποθήκευσης | -40°C+85°C | |
| Δυνατότητα αντίστασης σε σοκ | 2500 g | |
| Ηλεκτρομαγνητική συμβατικότητα | Σύμφωνα με το EN61000 και το GBT17626 | |
| ΜΤΠΔ | ≥40000 ώρες/ φορές | |
| Απομόνωση | ≥ 100M | |
| Αντι-σοκ | 100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) | |
| Αντι-δονήσεις | 10gms, 10 ‰ 1000Hz | |
