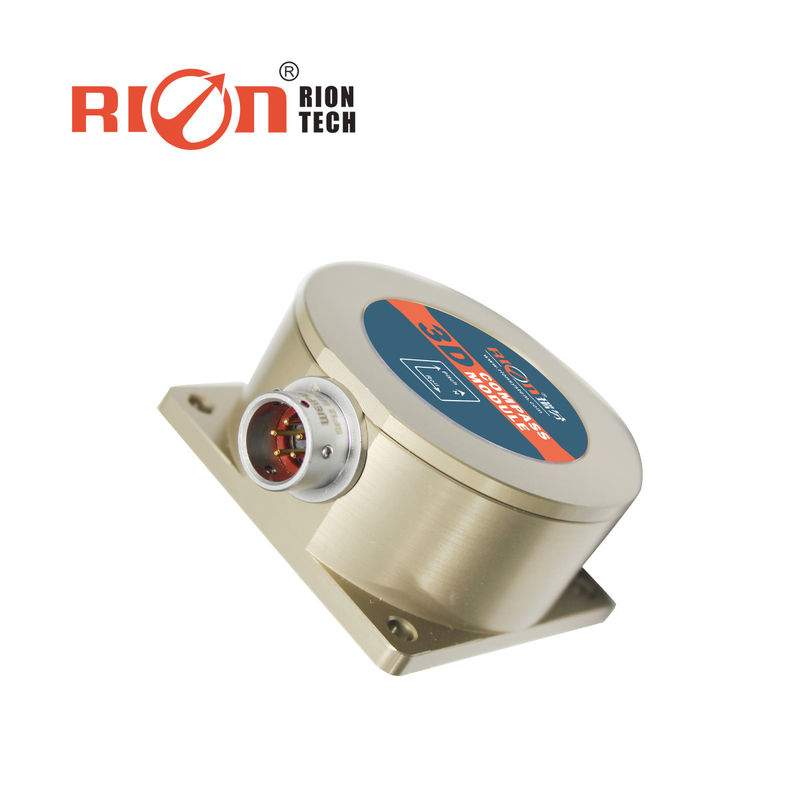

DCM302B 3D ηλεκτρονική πυξίδα χαμηλής κατανάλωσης ενέργειας/υπερίσκεπτος αισθητήρας κλίσης

DCM302B 3D ηλεκτρονική πυξίδα χαμηλής κατανάλωσης ενέργειας / αισθητήρας κλίσης ακριβείας

Περιγραφή του προϊόντος:

Το DCM301B/DCM302B είναι μια τρισδιάστατη ηλεκτρονική πυξίδα με υψηλή ακρίβεια που χρησιμοποιεί αλγόριθμο διμερής βαθμονόμησης του επιπέδου.και χρειάζεται μόνο να περιστρέψει το επίπεδο στη θέση του για να ολοκληρώσει τη διαδικασία βαθμονόμησηςΧρησιμοποιώντας σκληρούς μαγνητικούς και μαλακούς μαγνητικούς αλγόριθμους βαθμονόμησης, η πυξίδα μπορεί να επιτύχει ιδανικά αποτελέσματα μέτρησης μέσω τρισδιάστατης βαθμονόμησης σε περιβάλλον με μαγνητικές παρεμβολές.Αυτή η πυξίδα ενσωματώνει τεχνολογία μαγνητικής ανίχνευσης τριών άξων, η οποία μπορεί να υπολογίζει την κατεύθυνση σε πραγματικό χρόνο μέσω της κεντρικής μονάδας επεξεργασίας,και χρησιμοποιείται ένα τριάξονο επιταχυνόμετρο για την αντιστάθμιση ενός ευρέος φάσματος γωνιών κλίσης, ώστε να εξασφαλίζεται ότι η πυξίδα μπορεί να παρέχει ακριβή δεδομένα πορείας ακόμη και σε γωνίες κλίσης έως και ±85°Η ηλεκτρονική πυξίδα ενσωματώνει υψηλής ακρίβειας έλεγχο MCU, με διαφοροποιημένες λειτουργίες εξόδου.και άλλες επικοινωνιακές διεπαφές μπορούν να προσαρμοστούν.

Το DCM302B είναι μικρό, χαμηλή κατανάλωση ενέργειας και μπορεί να χρησιμοποιηθεί σε πολλούς τομείς, όπως η σταθερότητα κεραίας, τα οχήματα και η ολοκλήρωση συστήματος.Η υψηλή αντοχή του σε κραδασμούς και η υψηλή αξιοπιστία του επιτρέπουν επίσης στην πυξίδα να λειτουργεί κανονικά σε εξαιρετικά σκληρά περιβάλλοντα, και είναι κατάλληλο για σύστημα ελέγχου ολοκλήρωσης μετρήσεων υψηλής ακρίβειας.

Χαρακτηριστικά:

• Ακριβότητα πορείας: 0,5° ̇ 0,8°
• Πεδίο μέτρησης γωνίας κλίσης: ± 85°
• Ανάλυση γωνίας κλίσης: 0,1°
• Αντι-δονήσεις: 10gms, 10 ̇ 1000Hz
• Ακρίβεια γωνίας κλίσης: 0,1°
• Γενική θερμοκρασία: -40°C+85°C
• RS232/RS485/TTL έξοδος

Τεχνικές παραμέτρους:

DCM301B /302B		Παράμετρος
Κατεύθυνση πυξίδας	Η καλύτερη ακρίβεια πορείας	0.5°
	Απόφαση	0.1°
Παράμετρος κλίσης πυξίδας	Ακριβότητα κλίμακας	0.1°<15°(Περίοδος μέτρησης)
		0.2°<30°(Περιφέρεια μέτρησης)
		0.3°<60°(Περιφέρεια μέτρησης)
		0.3°<85°(Περιφέρεια μέτρησης)
	Πεδίο κλίσης	± 85°
	Ακρίβεια κυλίνδρων	0.1°<15°(Περίοδος μέτρησης)
		0.2°<30°(Περιφέρεια μέτρησης)
		0.3°<60°(Περιφέρεια μέτρησης)
		0.3°<85°(Περιφέρεια μέτρησης)
	Πεδίο κλίσης κύλισης	± 85°
	Απόφαση	0.1°
	Το καλύτερο εύρος αντιστάθμισης κλίσης	< 40°
Κλιμάκωση	Καθορισμός σκληρού σιδήρου	- Ναι, ναι.
	Κλιμάκωση μαλακού σιδήρου	- Ναι, ναι.
	Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου	περιστροφή του επιπέδου σε 1 κύκλο ((2D βαθμονόμηση)
Φυσικά χαρακτηριστικά	Διάσταση	L60 × W59 × H33mm
	Βάρος	PCBA: 20g, με κέλυφος: 100g
	Συνδέτης διεπαφής RS232/RS485/TTL	5PINσυνδέτης
Χαρακτηριστικά διεπαφής	Αναβολή εκκίνησης	< 50 ms
	Μέγιστος ρυθμός παραγωγής	20 Hz/s
	Ποσοστό επικοινωνίας	2400 έως 19200 baud
	Φόρμα εξόδου	Δυαδικό πρωτόκολλο υψηλής απόδοσης
Δύναμη	Ηλεκτρική τροφοδοσία	(προεπιλεγμένο) DC+5V
		(Αναπροσαρμοσμένο) DC9 ̇36V
	Τρέχων (μέγιστο)	40mA
	Ιδανική λειτουργία	30mA
	Κατάσταση ύπνου	ΔΕΠ
Περιβάλλον	Πεδίο λειτουργίας	-40°C+85°C
	Θέρμανση αποθήκευσης	-40°C+85°C
	Δυνατότητα αντίστασης σε σοκ	2500 g
Ηλεκτρομαγνητική συμβατικότητα	Σύμφωνα με το EN61000 και το GBT17626
ΜΤΠΔ	≥98000 ώρες/χρόνια
Απομόνωση	≥ 100M
Αντι-σοκ	100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής)
Αντι-δονήσεις	10gms, 10 ‰ 1000Hz

Εφαρμογές:

★ Χάρτης πλοήγησης

★ Ενσωματωμένη πλοήγηση GPS

★ Υπηρετικός έλεγχος κεραίας

★ Μηχανή ζωγραφικής χάρτη

★ Ρομπότ Ειδικών Περιπτώσεων

★ Λάιζερ μετρητή απόστασης

★ Υπερκόκκινος απεικονιστής
