Περιγραφή του προϊόντος:

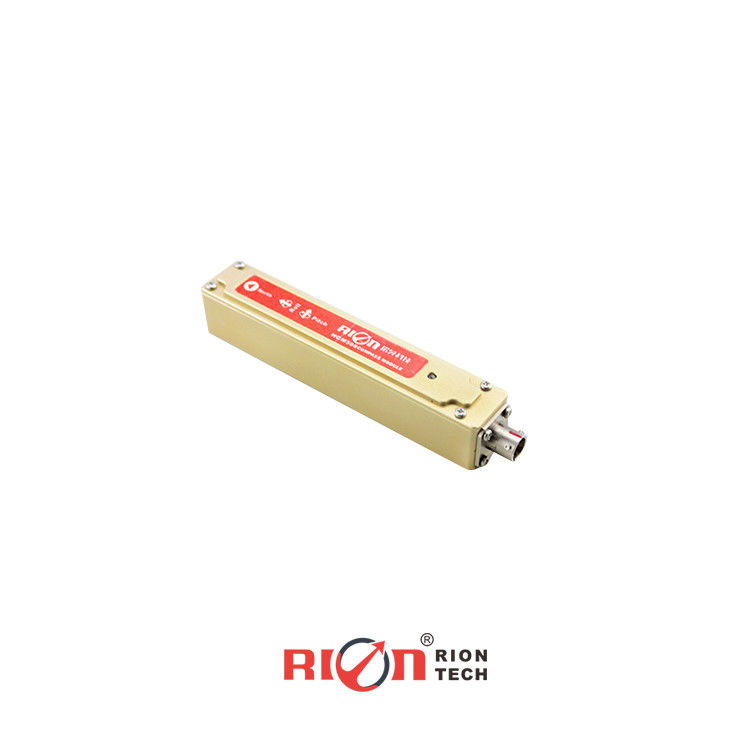

Η HCM508B είναι μια υψηλής ακρίβειας 3D πυξίδα που αναπτύχθηκε ανεξάρτητα από την Rion Technology Co., Ltd. είναι ενσωματωμένη με έξοδο ψηφιακού σήματος RS232 και αναλογική έξοδο 4 ~ 20mA.πιο κατάλληλο για τη μέτρηση της γεώτρησηςΧρησιμοποιεί αλγόριθμους βαθμονόμησης σκληρού και μαλακού σιδήρου, έτσι ώστε κάθε επιφάνεια εργαλείου με γωνία κύλισης 360° να μπορεί να παρέχει πληροφορίες πορείας υψηλής ακρίβειας.Έχει τα χαρακτηριστικά του μικρού μεγέθους και της χαμηλής κατανάλωσης ενέργειας, κατάλληλο για μικροσκοπικά ευαίσθητα συστήματα μέτρησης.
Η HCM508B ενσωματώνει τεχνολογία μαγνητικής ανίχνευσης τριών αξόνων, υπολογίζει δεδομένα πορείας σε πραγματικό χρόνο μέσω της κεντρικής μονάδας επεξεργασίας,και χρησιμοποιεί ένα τριάξιο επιταχυνόμετρο για να αντισταθμίσει ένα ευρύ φάσμα γωνιών κλίσηςΤο HCM508B είναι μικρό, χαμηλή κατανάλωση ενέργειας και χρησιμοποιείται ευρέως σε πολλούς τομείς όπως η σταθερότητα κεραίας, τα οχήματα και η ολοκλήρωση συστήματος.
Χαρακτηριστικά:
- Ακριβότητα πορείας: 0,3°~0,5°
- Πεδίο μέτρησης γωνίας κύλισης: ± 180°
- Ανάλυση γωνίας κλίσης: 0,1°
- Ακρίβεια γωνίας κλίσης: 0,2°
- Γενική θερμοκρασία: -40°C~+85°C
- Πρότυπο διεπαφή εξόδου RS232/RS485/TTL
- Αναλογική έξοδος 4-20mA
- Με σκληρό μαγνητικό, μαλακό μαγνητικό και αντιστάθμιση γωνίας
Τεχνικές παραμέτρους:
| HCA508B |
|
Παράμετρος |
| Παράμετρος πορείας πυξίδας |
Η καλύτερη ακρίβεια πορείας |
0.3° |
| Απόφαση |
0.1° |
| Παράμετρος κλίσης πυξίδας |
Ακριβότητα κλίμακας |
0.1°<15°(Περίοδος μέτρησης) |
| 0.1°<30°(Περιφέρεια μέτρησης) |
| 0.1°<60°(Περίοδος μέτρησης) |
| 0.2°<85°(Περιφέρεια μέτρησης) |
| Πεδίο κλίσης |
± 85° |
| Ακρίβεια κυλίνδρων |
0.1°<15°(Περίοδος μέτρησης) |
| 0.1°<30°(Περιφέρεια μέτρησης) |
| 0.1°<60°(Περίοδος μέτρησης) |
| 0.2°<180° ((Περιφέρεια μέτρησης) |
| Πεδίο κλίσης κύλισης |
± 180° |
| Απόφαση |
0.1° |
| Κλιμάκωση |
Καθορισμός σκληρού σιδήρου |
- Ναι, ναι. |
| Κλιμάκωση μαλακού σιδήρου |
- Ναι, ναι. |
| Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου |
24 βαθμοί ((3D βαθμονόμηση) |
| Φυσικά χαρακτηριστικά |
Διάσταση |
L125*W22*H24mm |
| Βάρος |
90g |
| Συνδέτης διεπαφής RS232/RS485/TTL |
Σύνδεσμος 5PIN |
| Χαρακτηριστικά διεπαφής |
Αναβολή εκκίνησης |
< 50 ms |
| Μέγιστος ρυθμός παραγωγής |
20 Hz/s |
| Ποσοστό επικοινωνίας |
2400 έως 19200 baud |
| Φόρμα εξόδου |
Δυαδικό πρωτόκολλο υψηλής απόδοσης |
| Αναλογική έξοδος |
4-20mA FS ((0-360 βαθμοί) |
Μόνο για την κλάση 4-20mA |
| Δύναμη |
Ηλεκτρική τροφοδοσία |
Προεπιλεγμένο DC 12 V· 18~36v προαιρετικά |
| Τρέχων (μέγιστο) |
40mA |
| Ιδανική λειτουργία |
28mA |
| Κατάσταση ύπνου |
ΔΕΠ |
| Περιβάλλον |
Πεδίο λειτουργίας |
-40°C+85°C |
| Θέρμανση αποθήκευσης |
-40°C+85°C |
| Δυνατότητα αντίστασης σε σοκ |
2500 g |
| Ηλεκτρομαγνητική συμβατικότητα |
Σύμφωνα με το EN61000 και το GBT17626 |
| ΜΤΠΔ |
≥98000 ώρες/χρόνια |
| Αντίσταση μόνωσης |
≥ 100M |
| Αντοχή σε κρούσματα |
100g@11ms,3 Αξιακή κατεύθυνση (μισό σινουροειδής) |
| Αντι-δονήσεις |
10gms, 10 ‰ 1000Hz |
Εφαρμογές:
★ Δορυφόρος αναζήτησης δορυφόρου
★ Γεωργία και χαρτογράφηση της ναυσιπλοΐας
★ Ενσωματωμένη πλοήγηση GPS
★ Υπηρετικός έλεγχος κεραίας
★ Υπερκόκκινος απεικονιστής
★ Λαζερικός εντοπιστής απόστασης
★ Χάρτης για τον σχεδιαστή
★ ROV υποβρύχια πλοήγηση ρομπότ
★ Οκεανογραφικά όργανα μέτρησης
